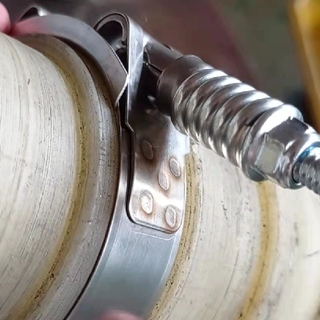

Nossas braçadeiras com mola T-Bolt consistem em uma faixa de aço inoxidável, parafusos, porcas e uma mola de alta resistência, com aço SS201 ou SS304 como padrão. A versão reforçada utiliza uma mola zincada com duas arruelas para maior capacidade de carga e estabilidade. A faixa tem normalmente 19 mm de largura e 0,6 mm de espessura, polida para evitar danos à superfície da mangueira. Os parafusos podem ser retos ou dobrados, e as porcas estão disponíveis em placas de trava de metal ou opções de náilon, com opções de cores incluindo azul padrão ou branco para porcas de náilon.

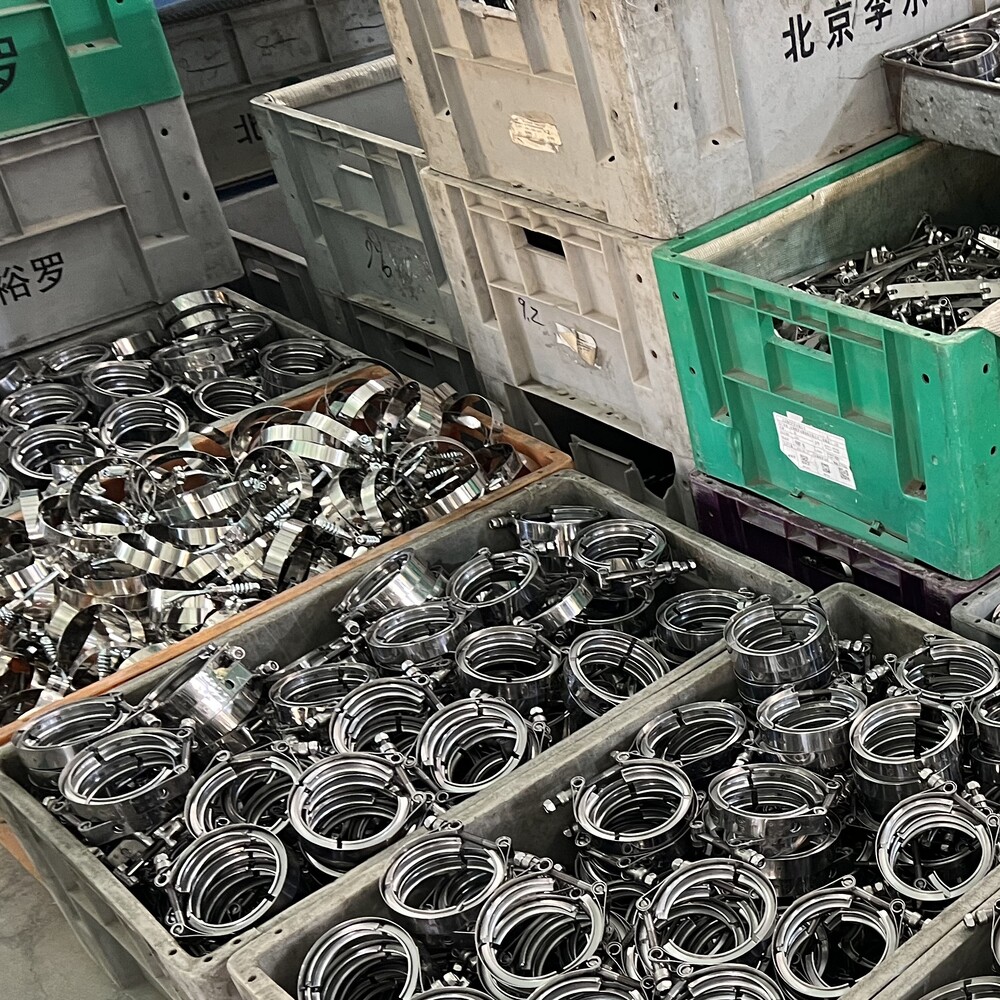

Essas braçadeiras proporcionam melhor torque e resistência à torção por meio do design da mola espiral, e a lingueta do parafuso em T pode ser flangeada para proteger as mangueiras durante a instalação. O torque padrão é de 12–15 Nm, e os grampos de diâmetro grande acima de 70 mm usam porcas M8, enquanto os tamanhos convencionais usam M6. Nossa linha de produção garante qualidade consistente do lote, com inspeções de dimensões, carga de mola e acabamento superficial para atender aos requisitos industriais e automotivos. Tamanhos personalizados, materiais especiais e opções OEM estão disponíveis para pedidos de alto volume.
Braçadeira de mangueira com parafuso em T | Dever padrão da braçadeira a mola do T-Bolt com mola pequena | Braçadeira com mola T-Bolt resistente com mola grande |
SAE Não. | Tamanho | SAE Não. | Tamanho | Tamanho |
Polegada | mm | Polegada | mm | Polegada | mm |
/ | 1 1/4-1 7/16 | 32-37 | / | / | / | 2 1/8-2 7/16 | 54-62 |
/ | 13/8 a 19/16 | 35-40 | / | / | / | 2 1/4-2 16/09 | 57-65 |
/ | 1 1/2-1 11/16 | 38-43 | / | / | / | 2 1/8-2 11/16 | 60-68 |
/ | 1 5/8-1 7/8 | 41-46 | / | / | / | 2 1/2-2 13/16 | 64-72 |
28 | 1 3/4 -2 | 44-52 | / | / | / | 2 5/8-2 15/16 | 67-75 |
30 | 1 13/16-2 1/16 | 46-54 | / | / | / | 2 3/4-3 1/16 | 70-78 |
34 | 1 15/16-2 1/4 | 50-58 | 34 | 1 15/16-2 1/4 | 50-58 | 2 7/8-3 3/16 | 73-81 |
40 | 2 1/8-2 7/16 | 54-62 | 40 | 2 1/8-2 7/16 | 54-62 | 3-3 16/05 | 76-84 |
46 | 2 5/16-2 5/8 | 59-67 | 46 | 2 5/16-2 5/8 | 59-67 | 3 1/16-3 3/8 | 78-86 |
52 | 2 1/2-2 13/16 | 64-72 | 52 | 2 1/2-2 13/16 | 64-72 | 3 1/8-3 7/16 | 80-87 |
58 | 211/16-3 | 69-77 | 58 | 211/16-3 | 69-77 | 3 1/4-3 16/09 | 83-91 |
64 | 2 7/8-3 3/16 | 73-81 | 64 | 2 7/8-3 3/16 | 73-81 | 3 3/8-3 11/16 | 86-94 |
70 | 3 1/16-3 3/8 | 78-86 | 70 | 3 1/16-3 3/8 | 78-86 | 3 1/2-3 13/16 | 89-97 |
76 | 3 1/4-3 16/09 | 83-91 | 76 | 3 1/4-3 16/09 | 83-91 | 3 16/9-3 7/8 | 91-98 |
82 | 3 7/16-3 3/4 | 88-96 | 82 | 3 7/16-3 3/4 | 88-96 | 3 5/8-3 15/16 | 92-100 |
88 | 3 5/8-3 15/16 | 92-100 | 88 | 3 5/8-3 15/16 | 92-100 | 3 3/4-4 1/16 | 95-103 |
94 | 3 13/16-4 1/8 | 97-105 | 94 | 3 13/16-4 1/8 | 97-105 | 4 1/16-4 3/8 | 103-111 |
100 | 4-4 16/05 | 102-110 | 100 | 4-4 16/05 | 102-110 | 4 1/8-4 7/16 | 105-122 |
108 | 4 1/4-4 9/16 | 108-116 | 108 | 4 1/4-4 9/16 | 108-116 | 4 1/2-4 16/09 | 108-116 |
116 | 4 1/2-413/16 | 114-122 | 116 | 4 1/2-4 13/16 | 114-122 | 4 1/2-4 13/16 | 114-122 |
124 | 4 3/4-5 1/16 | 121-129 | 124 | 4 3/4-5 1/16 | 121-129 | 4 16/9-4 7/8 | 116-124 |
132 | 5-5 5/16 | 127-135 | 132 | 5-5 5/16 | 127-135 | 5-5 5/16 | 127-135 |
140 | 5 1/4-5 9/16 | 134-142 | 140 | 5 1/4-5 9/16 | 134-142 | 5 1/4-5 9/16 | 133-141 |
148 | 5 1/2-5 13/16 | 140-148 | 148 | 5 1/2-5 13/16 | 140-148 | 5 1/2-5 13/16 | 140-148 |
156 | 5 3/4-6 1/16 | 146-154 | 156 | 5 3/4-6 1/16 | 146-154 | 5 3/4-61/16 | 146-154 |
164 | 6-6 16/05 | 153-161 | 164 | 6-6 16/05 | 153-161 | 6-6 16/05 | 152-160 |
172 | 6 1/4-6 16/09 | 159-167 | 172 | 6 1/4-6 16/09 | 159-167 | 6 1/4-6 16/09 | 159-167 |
180 | 6 1/2-6 13/16 | 165-173 | 180 | 6 1/2-6 13/16 | 165-173 | 6 1/2-6 13/16 | 165-173 |

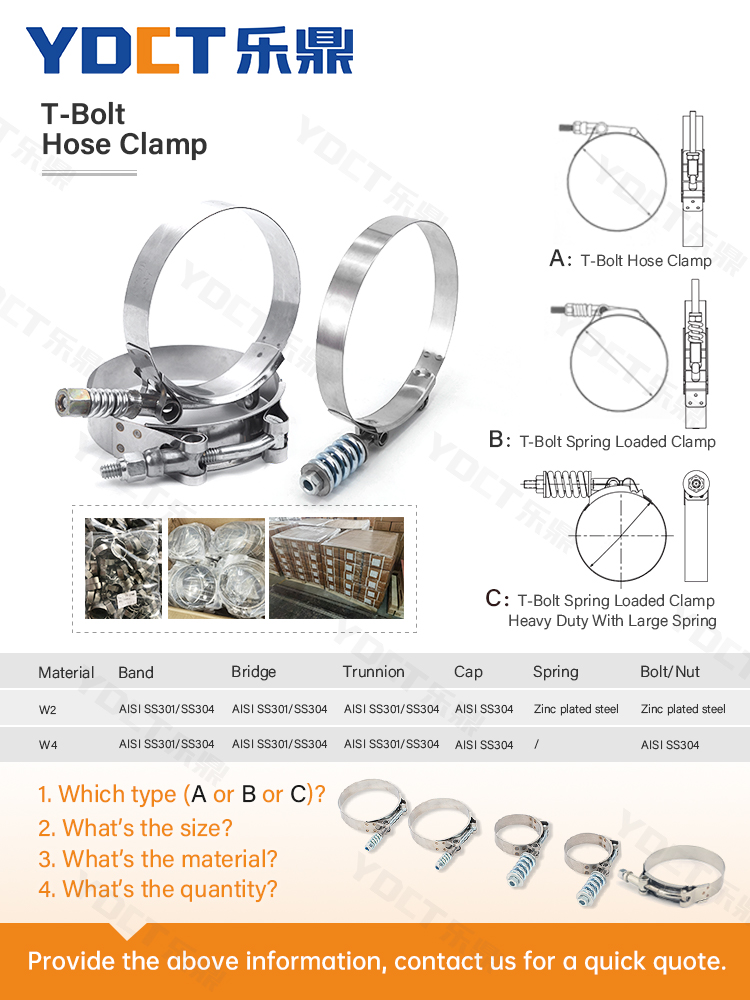

Material | Banda | Ponte | Munhão | Boné | Primavera | Parafuso/Porca |
W2 | AISISS301/ SS304 | AISISS301/ SS304 | AISISS301/ SS304 | AISISS304 | Aço banhado a zinco | Aço banhado a zinco |
W4 | AISISS301/ SS304 | AISISS301/ SS304 | AISISS301/ SS304 | AISISS304 | / | AISISS304 |
Mais tamanho e material podem ser fornecidos de acordo com os requisitos dos clientes. Dados acima apenas para referência.
Perguntas frequentes
1. Quais materiais são usados para a braçadeira de mola com parafuso em T resistente?
Usamos aço inoxidável SS201 e SS304 para as bandas, molas zincadas para versões pesadas e porcas de metal ou náilon de alta qualidade. Materiais personalizados estão disponíveis para pedidos de grande volume.
2. Quais mangueiras são compatíveis com essas braçadeiras?
Adequado para mangueiras hidráulicas, mangueiras de refrigeração, mangueiras de ar, mangueiras químicas e mangueiras de sucção em caminhões, máquinas, equipamentos marítimos e industriais.
4. Estão disponíveis tamanhos personalizados ou marcações OEM?
Sim, podemos produzir de acordo com suas especificações, incluindo diâmetro, largura, tipo de mola, estilo de porca e marcações personalizadas.
5. Qual torque deve ser aplicado durante a instalação?
O torque padrão é 12–15 Nm. Abraçadeiras de grande diâmetro podem exigir torque mais alto dependendo dos requisitos da mangueira e do sistema.
