Introdução
Você já se perguntou como os sistemas industriais lidam com flutuações constantes de temperatura sem falhar? As juntas de dilatação metálicas são os heróis anônimos, absorvendo expansão térmica, vibrações e estresse mecânico para evitar danos dispendiosos.
Neste artigo, exploraremos a importância das juntas de dilatação metálicas em sistemas de tubulação industrial. Você aprenderá como eles mantêm a integridade do sistema, aumentam a confiabilidade e prolongam a vida útil de equipamentos vitais. Também discutiremos suas aplicações e benefícios em diversos setores, ajudando você a entender por que eles são essenciais para os sistemas industriais modernos.
Compreendendo as juntas de dilatação metálicas: função, importância e benefícios
Visão geral
As juntas de dilatação metálicas, muitas vezes chamadas de compensadores, servem como conectores flexíveis usados em diversas indústrias. Eles acomodam tensões e movimentos causados por flutuações de temperatura, vibrações e mudanças na carga mecânica. Sua capacidade de lidar com movimentos axiais, laterais e angulares torna essas juntas indispensáveis na manutenção da integridade dos sistemas de tubulação. Sem eles, os desalinhamentos do sistema e o estresse mecânico podem levar à falha. Conectores flexíveis como estes são essenciais em indústrias onde mesmo pequenos erros de alinhamento podem resultar em resultados catastróficos.
Importância
Em muitos sistemas industriais, as juntas de dilatação metálicas desempenham um papel crucial na prevenção de danos causados pela expansão térmica. Isto é particularmente importante em ambientes que sofrem flutuações de temperatura frequentes e extremas. À medida que as tubulações se expandem e contraem com as mudanças de temperatura, as juntas absorvem esses movimentos, salvaguardando a integridade de todo o sistema. Eles não apenas protegem o sistema contra estresse térmico, mas também reduzem a tensão sobre outros componentes, evitando desgaste prematuro e prolongando a vida operacional do equipamento. Assim, estas juntas são fundamentais para garantir a segurança e a eficiência das operações industriais.
Principais benefícios
O uso de juntas de dilatação metálicas oferece várias vantagens significativas:
Maior confiabilidade do sistema : Ao absorver tensões térmicas e mecânicas, essas juntas protegem equipamentos vitais, garantindo operação contínua sem falhas inesperadas.
Eficiência de custos : A capacidade de prolongar a vida útil dos tubos e reduzir os custos de manutenção é um dos principais benefícios. As juntas de expansão metálicas evitam danos induzidos por tensão que poderiam levar a reparos ou substituições dispendiosas.
Flexibilidade : Esses conectores se adaptam aos diversos movimentos do sistema, garantindo uma operação suave mesmo sob condições desafiadoras.
Compreendendo a função e o design das juntas de dilatação metálicas
Definição e Função Central
Uma junta de expansão metálica é projetada especificamente para absorver forças causadas por expansão térmica, vibrações e mudanças mecânicas. Quando tubulações ou dutos sofrem mudanças de temperatura, eles se expandem e contraem. A junta de expansão metálica acomoda esses movimentos, evitando que a tensão seja transferida para o resto do sistema. Esta função é crítica em aplicações onde as variações de temperatura são comuns, como em usinas de energia ou instalações de processamento químico.
Essas juntas são construídas com metais duráveis, como aço inoxidável, que proporcionam flexibilidade duradoura mesmo sob altas temperaturas e pressões. O fole, o elemento flexível da junta, é projetado para comprimir ou estender conforme necessário, absorvendo movimentos axiais (longitudinais), laterais (laterais) e angulares (rotacionais) que ocorrem dentro do sistema.

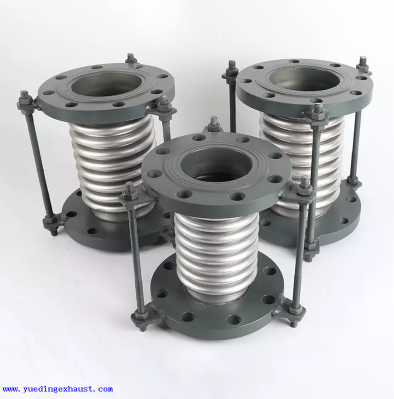

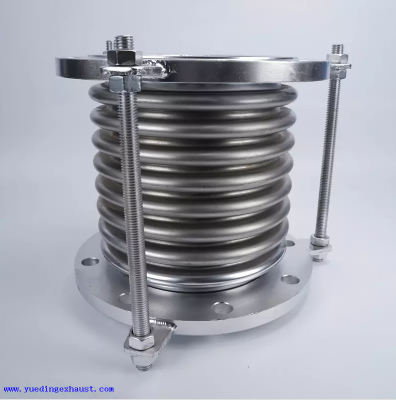

Componentes e Construção
As juntas de dilatação metálicas consistem em vários componentes essenciais:
Fole : O componente central flexível, feito de metal de alta resistência, é projetado para comprimir e expandir à medida que o sistema sofre alterações térmicas.
Tirantes e flanges : Esses componentes fornecem suporte ao fole, mantendo a estabilidade e permitindo o movimento necessário sob pressão.
Conectores : Eles fixam a junta ao sistema, garantindo que ela permaneça fixada e ao mesmo tempo permitindo o movimento necessário.
Materiais como aço inoxidável e Inconel são selecionados por sua resistência à corrosão, alta pressão e temperaturas extremas, garantindo que as juntas de dilatação metálicas tenham um desempenho eficaz mesmo em ambientes agressivos. Esses materiais garantem que as juntas funcionarão de forma confiável, sejam elas expostas a agentes químicos, calor extremo ou flutuações de pressão.
Tipos de movimentos acomodados
As juntas de dilatação metálicas são projetadas para lidar com três tipos principais de movimento:
Movimento axial : envolve expansão ou contração longitudinal ao longo do eixo da tubulação. É o tipo de movimento mais comum observado em sistemas térmicos.
Movimento lateral : O deslocamento lateral geralmente ocorre quando forças ou deslocamentos externos fazem com que os tubos se movam horizontalmente.
Movimento angular : Esse movimento acontece quando os tubos giram ou dobram em planos diferentes, o que é comum em sistemas submetidos a forças rotacionais.
Cada tipo de movimento serve a um propósito distinto na manutenção da estabilidade do sistema. A flexibilidade das juntas de dilatação metálicas permite-lhes adaptar-se a diversas combinações destes movimentos, tornando-as ideais para uma ampla gama de aplicações industriais.
| Tipo de | descrição do movimento | Caso de uso comum Função |
| Movimento Axial | Expansão ou contração longitudinal ao longo do eixo da tubulação. | Expansão térmica em tubulações de vapor. |
| Movimento lateral | Deslocamento lateral do sistema, normalmente devido a forças externas. | Deslocamento de tubos ou forças externas agindo nos sistemas. |
| Movimento Angular | Rotação ou flexão de tubos, normalmente causada por forças rotacionais ou mudanças de posição. | Dutos de aeronaves e sistemas de alta vibração. |
Diferentes tipos de juntas de dilatação metálicas e seus usos

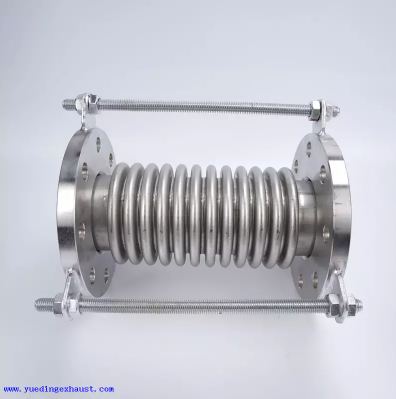

Juntas de Expansão de Fole Único
A junta de expansão de fole único é a forma mais simples, consistindo de um fole flexível. Este tipo é usado principalmente em sistemas onde apenas o movimento axial (longitudinal) é esperado. Por exemplo, tubulações de vapor ou sistemas de fluidos de alta temperatura geralmente utilizam juntas de expansão de fole único para acomodar a expansão térmica. Essas juntas são eficientes para lidar com movimentos lineares e diretos, embora sejam limitadas a aplicações específicas.
Juntas de Expansão Universais
Essas articulações combinam capacidades de movimento axial, lateral e angular, tornando-as ideais para ambientes dinâmicos onde é provável que ocorram vários tipos de movimento. Essas juntas são comumente encontradas em sistemas industriais, como usinas petroquímicas e usinas de energia, onde os tubos apresentam padrões de movimento complexos. A sua capacidade de absorver múltiplos movimentos simultaneamente torna-os indispensáveis nestas indústrias.
Juntas de expansão do cardan
As juntas de expansão do cardan são projetadas especificamente para lidar com movimentos angulares em múltiplas direções. Essas juntas são frequentemente usadas em sistemas que passam por movimentos complexos e multidirecionais, como em dutos de aeronaves ou ambientes de alta vibração. O mecanismo do gimbal permite o movimento em vários planos, o que garante que essas juntas forneçam a flexibilidade necessária em aplicações de alto estresse, onde outras juntas podem não funcionar adequadamente.
Principais indústrias onde as juntas de dilatação metálicas são críticas
Usinas Elétricas
Nas usinas de energia, as juntas de dilatação metálicas são essenciais para gerenciar a expansão térmica em tubulações de vapor de alta pressão. À medida que o vapor passa pelas turbinas ou caldeiras, as variações de temperatura fazem com que os tubos se expandam e contraiam. As juntas de dilatação metálicas absorvem esses movimentos, evitando falhas na tubulação e mantendo a eficiência do sistema. Eles são comumente usados em turbinas, geradores de vapor de recuperação de calor (HRSG) e sistemas de exaustão, onde ciclos térmicos elevados são comuns.
Petróleo e Gás
A indústria de petróleo e gás depende fortemente de juntas de expansão metálicas para lidar com flutuações de pressão em tubulações que estão sujeitas a variações extremas de temperatura. Estas juntas absorvem os movimentos mecânicos resultantes das operações de bombeamento, evitando rupturas ou vazamentos de tubulações em sistemas críticos. Os oleodutos, particularmente aqueles usados em perfuração offshore, são altamente suscetíveis à expansão térmica e ao estresse mecânico devido às mudanças nas condições do solo e às flutuações das pressões dos fluidos.
Para saber mais sobre o desempenho dessas soluções em ambientes industriais agressivos, explore este estudo de caso especializado sobre foles para juntas de expansão usados em locais de mineração.
Processamento Químico e Instalações Petroquímicas
Nas fábricas de produtos químicos, as juntas de dilatação metálicas desempenham um papel essencial para garantir a segurança do sistema em ambientes corrosivos. Estas juntas ajudam a absorver movimentos causados por mudanças de temperatura, protegendo tubos e outros componentes em sistemas que transportam produtos químicos perigosos. Eles são comumente usados em reatores, trocadores de calor e lavadores, onde produtos químicos agressivos e altas temperaturas representam riscos significativos à integridade do sistema.
| da indústria | das juntas de expansão metálicas |
| Usinas Elétricas | Gerencie a expansão térmica em tubulações de vapor, garantindo a eficiência do sistema e evitando falhas nas tubulações. |
| Petróleo e Gás | Absorva flutuações de pressão e movimentos mecânicos em tubulações para evitar rupturas e vazamentos. |
| Processamento Químico | Proteja tubos em ambientes corrosivos, absorvendo mudanças térmicas e evitando falhas no sistema. |
Os principais benefícios do uso de juntas de dilatação metálicas em sistemas industriais
Durabilidade aprimorada
As juntas de expansão metálicas são projetadas para fornecer desempenho duradouro em ambientes industriais agressivos. Fabricados com materiais de alta qualidade, como aço inoxidável, oferecem excepcional resistência à corrosão, temperaturas extremas e desgaste mecânico. Essa durabilidade garante que os sistemas de tubulação permaneçam operacionais por longos períodos sem a necessidade de reparos ou substituições frequentes. Quando instaladas e mantidas adequadamente, as juntas de dilatação metálicas podem prolongar a vida útil de um sistema inteiro em décadas, reduzindo os custos operacionais gerais. Além disso, a sua capacidade de resistir ao stress ambiental minimiza o risco de falhas, levando a menos tempos de inatividade e menos interrupções na produção.
Flexibilidade no Design do Sistema
Uma das vantagens mais significativas das juntas de dilatação metálicas é a sua flexibilidade inerente, que lhes permite acomodar uma grande variedade de movimentos. Esses movimentos incluem deslocamentos axiais, laterais e angulares, todos os quais ocorrem devido à expansão térmica, vibração e forças mecânicas dentro de um sistema. A capacidade de absorver tais movimentos sem comprometer a integridade do sistema de tubulação é essencial em indústrias onde o alinhamento preciso e a operação contínua são essenciais. Essa flexibilidade permite que os engenheiros projetem sistemas mais complexos e dinâmicos, como em usinas de energia, processamento químico ou indústrias aeroespaciais. A versatilidade das juntas de dilatação metálicas significa que podem ser utilizadas em tudo, desde simples sistemas de aquecimento residencial até aplicações industriais complexas, garantindo um funcionamento suave mesmo nas condições mais exigentes.
Custo-benefício
Ao reduzir significativamente os requisitos de manutenção e prolongar a vida operacional das tubulações, as juntas de expansão metálicas proporcionam economias substanciais de custos ao longo do tempo. Minimizam a necessidade de reparações frequentes causadas por danos induzidos por tensão, que podem ser dispendiosos e perturbadores. Estas juntas também ajudam a prevenir a falha prematura de outros componentes do sistema, tais como válvulas, bombas e compressores, mitigando os efeitos da expansão térmica e das vibrações. Como resultado, as empresas beneficiam de custos mais baixos de reparação e substituição, bem como de tempos de inatividade reduzidos para manutenção do sistema. A durabilidade e flexibilidade a longo prazo das juntas de dilatação metálicas tornam-nas uma solução altamente económica para indústrias que procuram melhorar os seus resultados financeiros, mantendo ao mesmo tempo operações fiáveis e eficientes.
| Descrição | do principal benefício |
| Confiabilidade aprimorada do sistema | Absorve tensões térmicas e mecânicas, garantindo o funcionamento do sistema sem falhas inesperadas. |
| Eficiência de custos | Prolonga a vida útil dos tubos e reduz os custos de manutenção, evitando danos que levam a reparos. |
| Flexibilidade | Adapta-se a diversos movimentos dentro dos sistemas, garantindo uma operação suave sob condições desafiadoras. |
Práticas adequadas de instalação e manutenção para juntas de dilatação metálicas
Dicas de instalação
A instalação adequada é crucial para o desempenho das juntas de dilatação metálicas. O desalinhamento ou ancoragem inadequada podem levar à falha prematura. Garantir que as juntas de dilatação sejam instaladas corretamente, com as devidas margens de movimento e alinhadas com as especificações do sistema, é vital para maximizar a sua vida útil. O treinamento regular do pessoal de instalação garante que as juntas funcionarão de maneira eficaz e continuarão a funcionar conforme esperado.
Inspeção e manutenção regulares
As inspeções de rotina são vitais para garantir a eficácia contínua das juntas de dilatação metálicas. Procure sinais de desgaste, rachaduras ou vazamentos, especialmente em áreas de alto estresse, como tubulações de vapor ou sistemas de exaustão. Os cronogramas regulares de manutenção devem estar alinhados com os ciclos de operação do sistema para garantir que as juntas funcionem de maneira ideal durante toda a sua vida útil.
Medidas Preventivas para Longevidade
Para prolongar a vida útil das juntas de dilatação metálicas, evite extensão ou compressão excessiva, pois isso pode levar à falha prematura. As coberturas protetoras podem ajudar a prevenir danos causados por contaminantes externos, prolongando ainda mais a vida útil da junta. Além disso, inspeções periódicas devem ser realizadas para garantir que corrosão ou desgaste sejam detectados antes que causem danos significativos.
Conclusão
As juntas de dilatação metálicas são essenciais para a confiabilidade e longevidade dos sistemas de tubulação industrial. Eles gerenciam com eficácia a expansão térmica, as vibrações e os movimentos mecânicos, evitando danos ao equipamento e reduzindo os custos de manutenção. À medida que as indústrias crescem e os sistemas se tornam mais complexos, a procura por componentes flexíveis e duráveis como estes continuará a aumentar.
As juntas de expansão metálicas melhoram a confiabilidade do sistema, prolongam a vida útil do equipamento e reduzem custos, evitando falhas nos sistemas de tubulação. Eles são cruciais para garantir operações seguras e eficientes em diversas aplicações industriais. À medida que as operações industriais evoluem, o papel das juntas de dilatação metálicas permanecerá significativo. Com avanços em materiais e design, eles continuarão a atender às crescentes demandas das indústrias modernas.
A YDCT oferece juntas de expansão metálicas de alta qualidade que proporcionam durabilidade e confiabilidade para sistemas de tubulação críticos. Seus produtos inovadores garantem melhor desempenho e valor, ajudando as indústrias a operar de maneira suave e eficiente.
Perguntas frequentes
P: O que é uma junta de dilatação metálica?
R: Uma Junta de Expansão Metálica é um conector flexível usado em sistemas de tubulação para absorver expansão térmica, vibrações e movimentos mecânicos, evitando danos ao equipamento.
P: Como funciona uma junta de dilatação metálica?
R: As juntas de dilatação metálicas absorvem movimentos axiais, laterais e angulares em tubos, reduzindo o estresse e mantendo a integridade do sistema, especialmente em ambientes de alta pressão.
P: Por que as juntas de dilatação metálicas são importantes para sistemas industriais?
R: As juntas de expansão metálicas evitam danos causados por estresse térmico e movimentos mecânicos, garantindo a confiabilidade do sistema e reduzindo os custos de manutenção em indústrias como usinas de energia e processamento químico.
P: Quais são as vantagens de usar uma junta de dilatação metálica?
R: As juntas de expansão metálicas prolongam a vida útil do equipamento, melhoram a eficiência do sistema e reduzem os custos de manutenção, absorvendo movimentos que, de outra forma, danificariam tubos ou equipamentos conectados.
P: Como as juntas de dilatação metálicas ajudam a prevenir falhas em sistemas de tubulação?
R: Ao absorver a expansão térmica e as tensões mecânicas, as juntas de dilatação metálicas evitam danos aos tubos, reduzindo o risco de falhas dispendiosas e prolongando a vida útil de todo o sistema.
