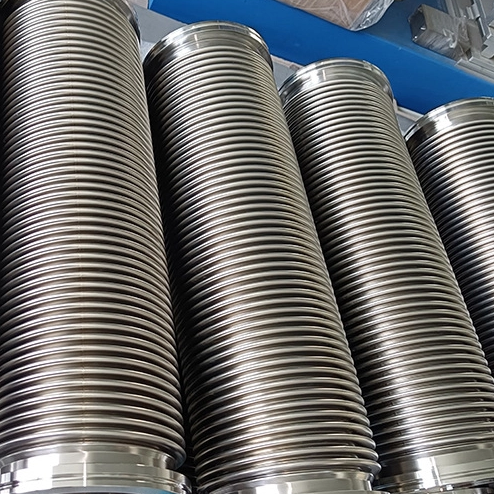

| As mangueiras flexíveis com fole de vácuo com flange KF são amplamente utilizadas em sistemas de tubulação de alto vácuo, onde são necessárias conexões flexíveis e estanques. Cada mangueira é construída em aço inoxidável de parede fina com corrugações espirais ou anulares, proporcionando excelente flexibilidade e absorção de vibrações. Eles servem como um elo crucial entre os componentes de vácuo, permitindo fácil instalação, desmontagem e ajuste do sistema sem ferramentas ou parafusos. A YDCT fornece uma linha completa de foles de vácuo de aço inoxidável nos padrões KF, ISO e CF. A mangueira com flange KF foi projetada para absorver desvios de posição, reduzir a transmissão de vibração e lidar com movimentos estáticos e dinâmicos sob condições de vácuo ou gás limpo. | |||||||||
Itens padrão e de estoque
Nossas mangueiras flexíveis KF regulares cobrem os tamanhos KF10–KF50, disponíveis em comprimentos padrão que variam de 100 mm a 2.000 mm. Cada mangueira vem com:
Flanges KF (aço inoxidável 304/316L) soldadas em ambas as extremidades.
Taxa de vazamento ≤ 5×10⁻⁹ Pa·m³/s, testado com hélio.
Vida útil de flexão superior a 10.000 ciclos, dependendo das condições de instalação.
Temperatura operacional: −196°C a +450°C.
Tentamos manter itens padrão em estoque para entrega rápida, mas pedidos de grandes volumes ou comprimentos específicos geralmente exigem um prazo de produção curto.
Como os foles têm paredes finas, a flexão excessiva ou a torção podem reduzir a vida útil – algo a ter em mente durante a instalação.

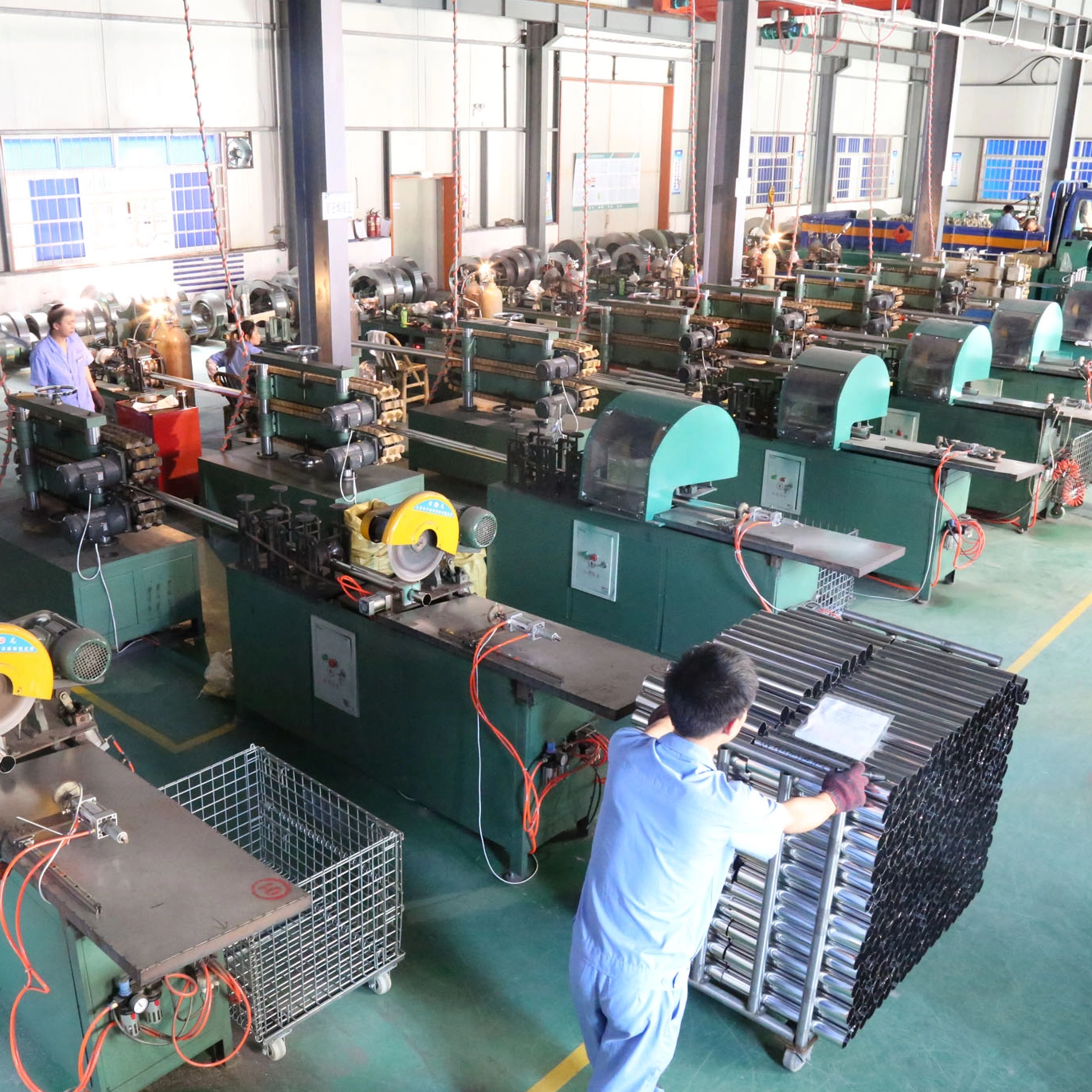

Como um dos fabricantes experientes de foles metálicos, passamos anos trabalhando em como tornar os foles de vácuo mais confiáveis e fáceis de encaixar em diferentes sistemas.
Prestamos atenção aos aspectos práticos, como o material se comporta sob tensão, como a solda resiste ao longo do tempo e como funciona a vedação quando o sistema funciona continuamente.
Opções de personalização e braçadeira
Você pode escolher entre:
Comprimentos personalizados ou combinações de flange (KF–KF, KF–ISO, KF–CF)
Opções de material: SS304, SS316L ou tubo soldado de parede fina
Tipo de trança: simples, dupla ou nenhuma
Soldagem e tratamento de superfície: recozido a vácuo, polido ou passivado

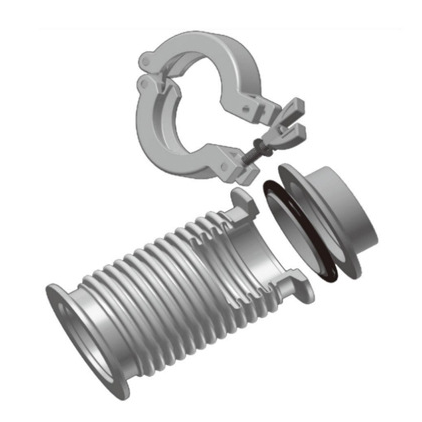

Cada mangueira pode ser combinada com braçadeiras KF e anéis de centralização (com O-ring) correspondentes para uma montagem completa.
Recomendamos encomendar a mangueira juntamente com braçadeiras para garantir a compatibilidade.
| Notas | de descrição | do acessório |
|---|---|---|
| Braçadeira KF | Braçadeira rápida em alumínio ou aço inoxidável | Fácil ligar/desligar, sem necessidade de ferramentas |
| Anel de centralização | Aço inoxidável + O-ring Viton / NBR | Usado entre flanges para vedação hermética |
| Conjunto de flanges | Braçadeira + Anel + Extremidades da Mangueira | Geralmente fornecido como um conjunto |
PERGUNTAS FREQUENTES:
P: Posso usar meus próprios grampos KF?
Sim, desde que atendam aos padrões dimensionais ISO-KF, eles servirão. Basta verificar a compatibilidade do material do O-ring com o seu tipo de gás ou faixa de temperatura.
P: Essas mangueiras suportam pressão?
Eles são principalmente para serviço de vácuo, mas podem suportar pressão positiva limitada dependendo da configuração da trança e da espessura da parede.
Aplicações/Indústrias Atendidas
Você verá foles flexíveis KF em quase todos os campos relacionados ao vácuo. Eles são usados para conectar câmaras, bombas e medidores, permitindo ao mesmo tempo absorção ou movimento de vibração.
As indústrias comuns incluem:
Semicondutores a vácuo e sistemas de deposição de filmes finos
Instrumentos analíticos e equipamentos de P&D
Produção de módulos fotovoltaicos e solares
Linhas de vácuo médicas e farmacêuticas
Instalações de testes aeroespaciais e de defesa
Óptica de precisão, revestimento e fornos a vácuo
Embora a mangueira seja confiável para a maioria das aplicações de vácuo limpo, ela não é ideal para gases corrosivos ou configurações mecânicas de suporte de carga. Se não tiver certeza, basta entrar em contato – podemos ajudá-lo a encontrar o tipo e a conexão de mangueira corretos.
| Item | Tubo corrugado padrão | Tubo corrugado de alto vácuo |
|---|---|---|
| Grossura | 0,28mm | 0,2 mm (KF16/KF25) / 0,25 mm (KF40/KF50) |
| Tipo de ondulação | Irregular | Tipo anular |
| Tom | Irregular | 5/6,5/8/9 |
| Processo de soldagem | Soldador doméstico, soldagem manual, descoloração por oxidação | Processo de soldagem a vácuo, costura de solda lisa |
| Material | Aço inoxidável | aço inoxidável 304 |
| Diâmetro externo | Irregular | 26/34/53/64 |
| Diâmetro da braçadeira | 30, 40, 55, 75 mm | 30, 40, 55, 75 mm |
| Vácuo final | ≥ 5 Pa | 1×10⁻⁹ Pa (0,000000001 Pa) |
| Taxa de vazamento | Vácuo áspero (irregular) | ≤ 5×10⁻¹⁰ Pa·m³/s |
| Flexibilidade | Relativamente duro, pode ser ligeiramente dobrado | Macio, flexível, extensível, compressível |
| Aplicações | Bomba de vácuo doméstica, bomba de anel de água, gerador de vácuo, linha de exaustão de gás | Bombas combinadas, bombas moleculares, bombas de difusão, bombas de reforço mecânicas, fornos a vácuo |
O processo de fabricação do fole é tecnicamente exigente. O teste de vazamento de hélio é necessário para verificar a qualidade.
Fatores como processo de soldagem, qualidade do aço inoxidável, espessura da parede, passo da ondulação e fadiga do metal afetam a estanqueidade e a flexibilidade do vácuo. Selecione o modelo apropriado de acordo com os requisitos da sua aplicação.
