Os folha de metal são componentes mecânicos altamente flexíveis e com engenharia de precisão amplamente usados em várias aplicações industriais para sua capacidade de absorver movimentos, vibrações e pressão. Sua construção única os torna ideais para acomodar deslocamentos axiais, laterais e angulares. Mas nem todos os folha de metal são criados iguais. Existem diferentes tipos adaptados para usos específicos, cada um com características estruturais exclusivas e vantagens mecânicas. Neste artigo, exploraremos os principais tipos de fole de metal, sua construção, funções e onde cada tipo é mais efetivamente usado.
O que são fole de metal?
Os folha de metal são tubos flexíveis e corrugados feitos de metal que podem comprimir, expandir ou dobrar sem perder a integridade estrutural. Eles servem funções críticas em sistemas mecânicos, como absorver expansão térmica, isolar a vibração, contendo pressão e ambientes de vedação. Feito tipicamente a partir de aço inoxidável, inconel, hastelloy ou titânio, esses componentes garantem a longevidade e a resistência à corrosão e à fadiga.
O design de um metal abaixo inclui convoluções ou 'ondas ' formadas através de processos como hidroformagem, formação mecânica ou soldagem. Esse design intrincado permite que o fole de metal forneça um movimento preciso e repetível, mesmo sob condições operacionais extremas.
Principais classificações de fole de metal
Os fole de metal podem ser categorizados de várias maneiras - com o método de construção, a função de desempenho e o tipo de deslocamento que eles acomodam. Abaixo estão as principais classificações:

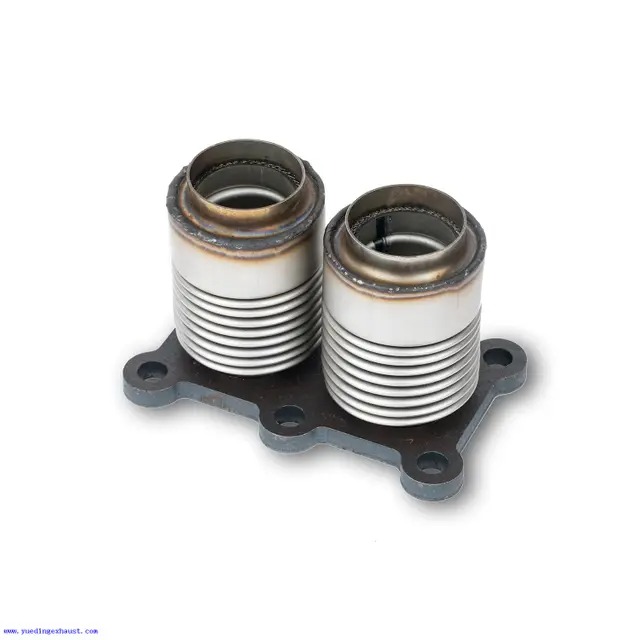

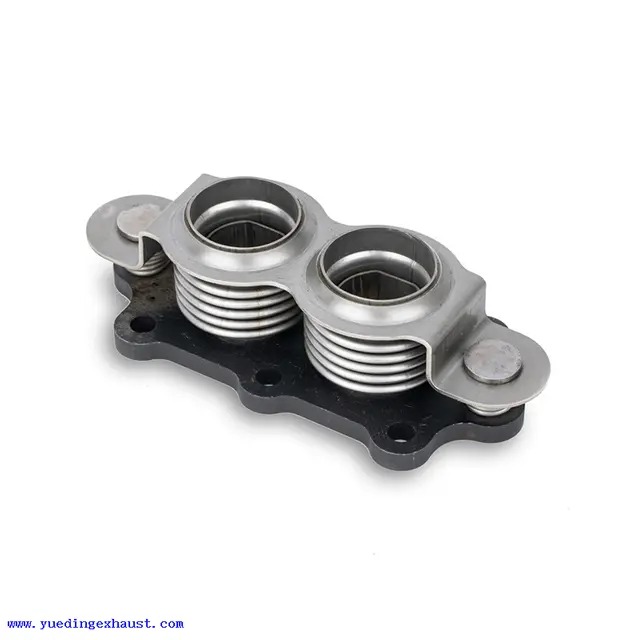

1. Formado (hidroformado ou formado mecanicamente) fole
Folha formada são criados a partir de um único tubo de metal usando hidroformagem ou expansão mecânica. Na hidroformagem, a pressão do fluido é usada para moldar as convoluções no metal. Esse processo permite fole de paredes finas e altamente flexíveis que oferecem excelente vida útil do ciclo.
Vantagens:
A construção perfeita reduz o risco de vazamentos.
Econômico para a produção de alto volume.
Excelente para aplicações que exigem alta flexibilidade.
Aplicações:
2. Fole soldado
Folha soldada é construída a partir de diafragmas metálicos individuais que são soldados juntos em seus diâmetros internos e externos. Este método permite a personalização extremamente precisa em termos de espessura da parede, diâmetro e forma de convolução.
Vantagens:
Desempenho superior em aplicações de vácuo e pressão.
Alta vida de fadiga e movimento de precisão.
Personalizável para aplicativos altamente especializados.
Aplicações:
3. Fole com eletroformado
Folha de eletroformada é feita com eletrodeposição, um processo em que os íons metálicos são depositados em um mandril para criar camadas ultrafinas. Uma vez que a espessura desejada é alcançada, o mandril é removido, deixando para trás um fole altamente flexível e sem costura.
Vantagens:
Paredes extremamente finas permitem recursos de micro-movimento.
Ideal para sistemas em miniatura ou delicado.
Alta precisão e repetibilidade.
Aplicações:
4. Fole axial
Folha axial é projetada especificamente para absorver o deslocamento axial, que ocorre quando dois pontos se aproximam ou mais distantes ao longo do mesmo eixo. Esses fole são frequentemente encontrados nos sistemas de tubulação para absorver a expansão e contração térmica.
Vantagens:
Absorve eficientemente o movimento axial.
Protege os sistemas do estresse devido ao ciclismo térmico.
Geralmente vem com acessórios finais para facilitar a instalação.
Aplicações:
Usinas de energia.
Oleodutos petroquímicos.
Sistemas de vapor.
5. Fole lateral
Os fole laterais são projetados para absorver o movimento ou o desalinhamento de lado a lado entre os sistemas conectados. Isso geralmente inclui uma ou duas camadas de metal, dependendo dos requisitos de pressão e flexibilidade.
Vantagens:
Ideal para condições de desalinhamento ou compensação.
Permite o movimento sem danificar os pontos de conexão.
Pode combinar recursos axiais e laterais.
Aplicações:
6. fole angular
Os fole angulares absorvem o movimento rotacional ou flexível entre os componentes. Eles são particularmente úteis em sistemas com alterações direcionais ou vibrações frequentes.
Vantagens:
Compensa a deflexão angular.
Adequado para sistemas com mudanças direcionais.
Evita a tensão de torque nas articulações.
Aplicações:
Tabela de comparação de tipos de fole de metal
| Tipo | Método de construção O | movimento principal suportou | aplicações típicas |
| Fole formado | Hidroformagem/mecânica | Axial | Aeroespacial, dispositivos médicos |
| Fole soldado | Diafragmas de soldagem | Axial, lateral, angular | Vácuo, criogênica, instrumentação |
| Fole com eletroformado | Eletrodeposição | Micro axial | Defesa, sistemas ópticos |
| Fole axial | Qualquer | Axial | Oleodutos, usinas de energia |
| Fole lateral | Qualquer | Lateral | HVAC, pontes |
| Foles angulares | Qualquer | Angular | Exausta, turbinas |
Perguntas frequentes (perguntas frequentes)
Q1: Qual material é melhor para fole de metal?
R: O aço inoxidável é o mais comumente usado devido à sua excelente resistência à corrosão e durabilidade. Inconel e Hastelloy são escolhidos para ambientes químicos de alta temperatura ou agressivo.
Q2: Os fole de metal podem suportar alta pressão?
R: Sim, os folha especialmente soldados e eletroformados são projetados para ambientes de alta pressão. Sempre consulte as classificações de pressão específicas para o design.
Q3: Quanto tempo duram fole de metal?
R: A vida útil deles varia dependendo do material, design e uso. Folha soldada, por exemplo, pode durar milhões de ciclos se projetados e mantidos adequadamente.
Conclusão
Folha de metal são componentes críticos em inúmeros sistemas mecânicos e industriais. Ao entender os diferentes tipos-formados, soldados, eletroformados e específicos da função, como folha axial, lateral e angular-você pode escolher a solução certa para o seu aplicativo. Sua flexibilidade, durabilidade e capacidade de executar em ambientes extremos os tornam indispensáveis no aeroespacial, médico, geração de energia e muito mais. A seleção do tipo certo garante não apenas a eficiência do sistema, mas também o custo-efetividade e a segurança de longo prazo.
