Sobre foles de exaustão e tubo flexível
Online, muitas vezes você pode ver foles de exaustão e tubos flexíveis colocados na mesma categoria. Isso acontece porque ambos podem aparecer no mesmo sistema de exaustão, parecendo “estruturas flexíveis”. Mas do ponto de vista da engenharia, seus princípios de funcionamento, resistência estrutural e cenários de aplicação são completamente diferentes. Se você estiver comparando esses dois produtos, isso geralmente significa que seu sistema envolve problemas de vibração e possivelmente necessidades de expansão térmica ou compensação de deslocamento, portanto, você precisa avaliar com precisão qual deles usar.
Muitas pessoas simplesmente pensam nos foles de exaustão como “tubos macios sem camadas trançadas”, como se estivessem apenas removendo a trança externa de um tubo flexível e mantendo a ondulação metálica interna. Mas, na verdade, a resistência da ondulação e a lógica de design desses dois tipos de produtos são completamente diferentes. A ondulação dentro de um tubo flexível é geralmente projetada para cooperar com a trança para absorção de vibração, com espessura de parede, forma de onda e rigidez tendendo à flexibilidade; enquanto um fole real usado para compensação deve suportar compressão axial, expansão térmica, contrapressão e ciclos de longo prazo. Sua geometria de ondulação, método de fabricação, distribuição de camadas e valor de compensação são de alto nível de engenharia.
Simplificando: eles podem parecer semelhantes, mas suas funções são completamente diferentes. O conteúdo a seguir ajudará você a distinguir verdadeiramente sua estrutura, lógica de aplicação e desempenho de durabilidade, o que pode reduzir os custos de comunicação durante a aquisição em massa de tubos corrugados ou outros compensadores de aço inoxidável e ajudar a evitar a escolha do produto errado para condições operacionais inadequadas.
O que é um tubo flexível de exaustão

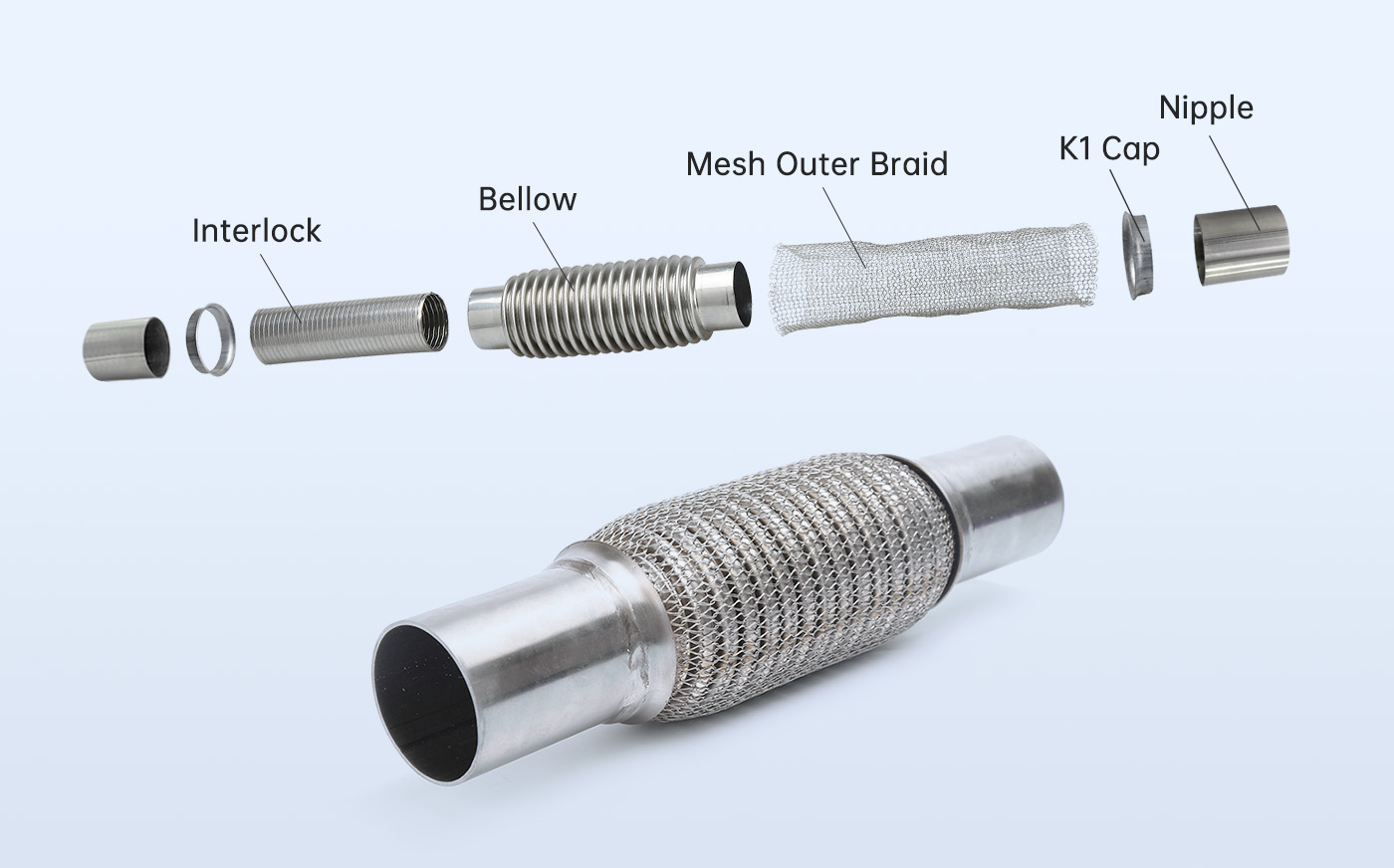

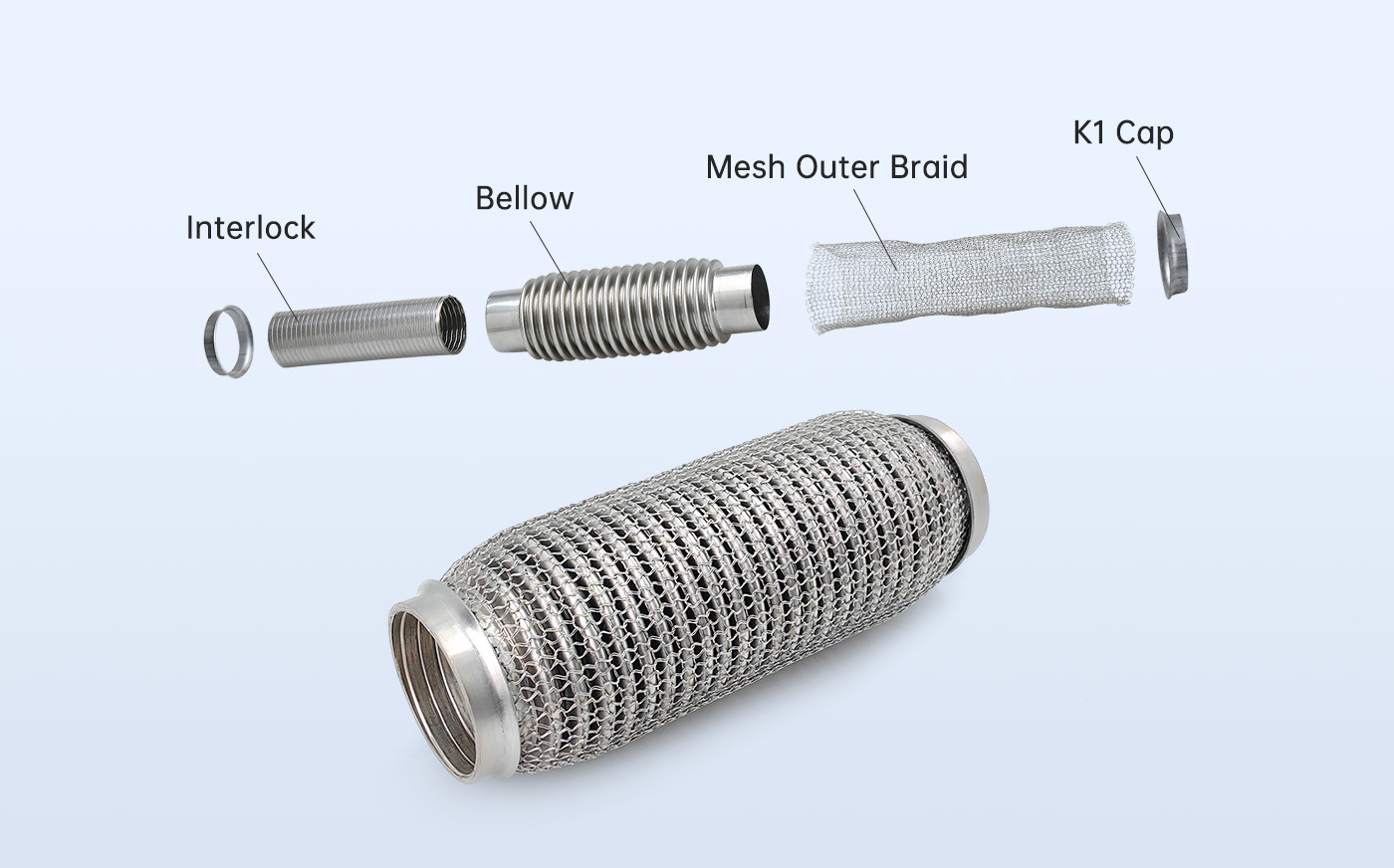

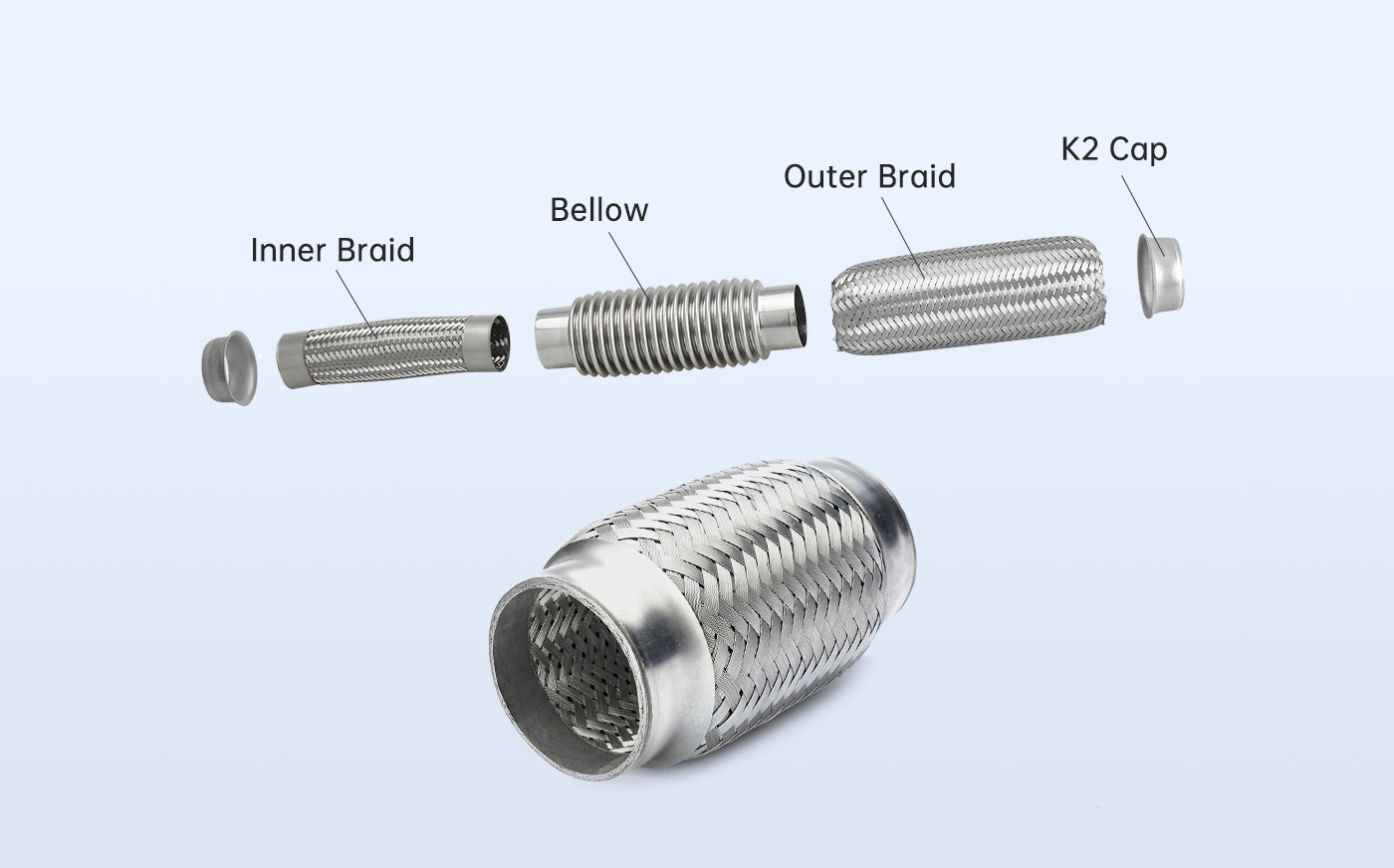

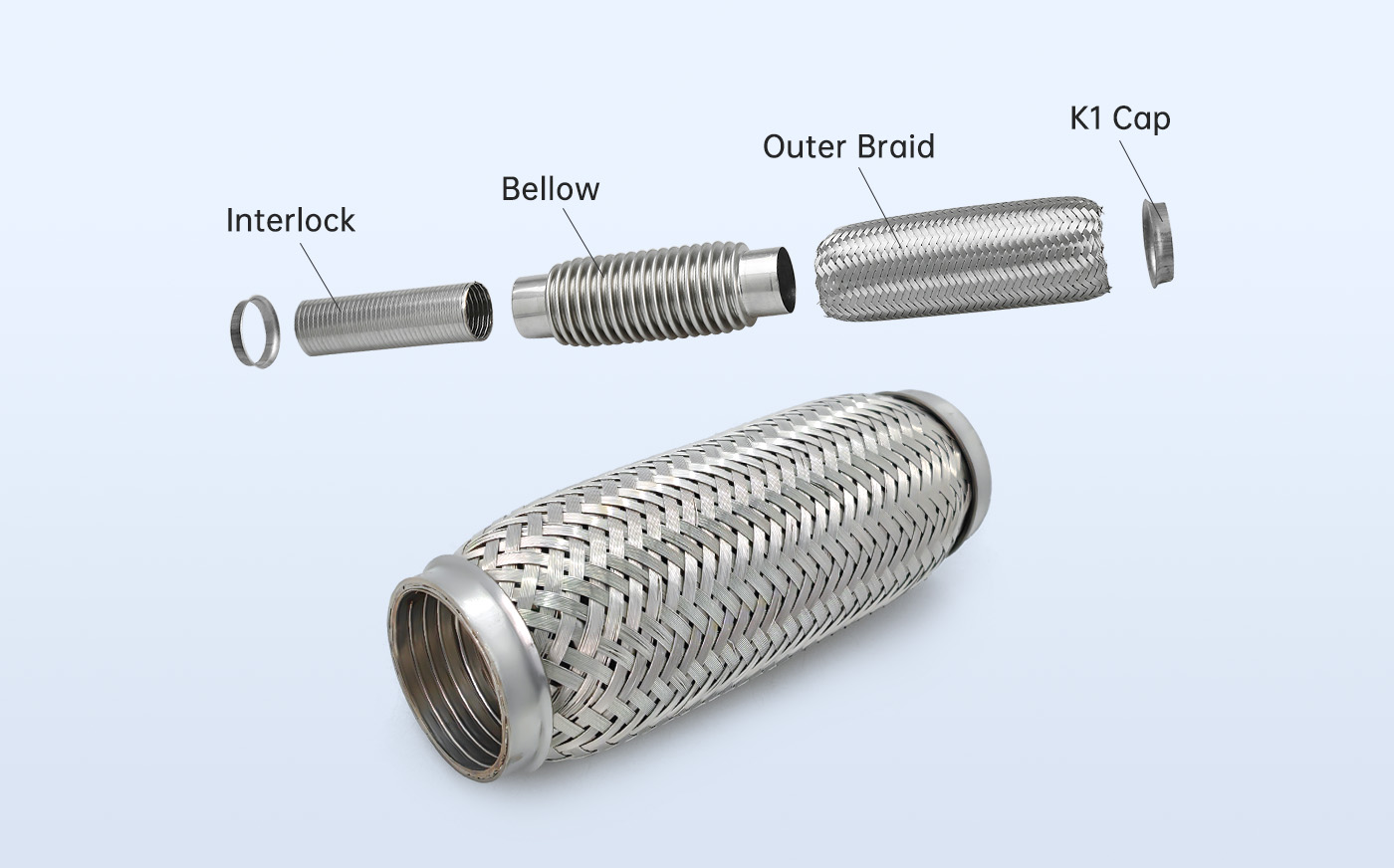

No sistema de escapamento, a função principal de um tubo flexível é muito simples: fornecer uma seção flexível que possa absorver vibrações e amortecer pequenos deslocamentos, evitando que a linha de escapamento seja puxada devido à vibração do motor, impacto na estrada ou expansão e contração térmica. Sua estrutura básica consiste em um tubo corrugado de aço inoxidável, uma camada trançada externa (trança simples, trança dupla, trança de malha ou trança fina), braçadeiras e, às vezes, uma camada trançada interna, juntas de expansão ou conectores estendidos. Entre eles, o tubo corrugado proporciona movimento flexível, a trança possui limites mecânicos e resistência à vibração, o revestimento de intertravamento ou trança interna oferece suporte de parede interna para reduzir turbulência e ruído, e o conector é para facilitar a instalação.

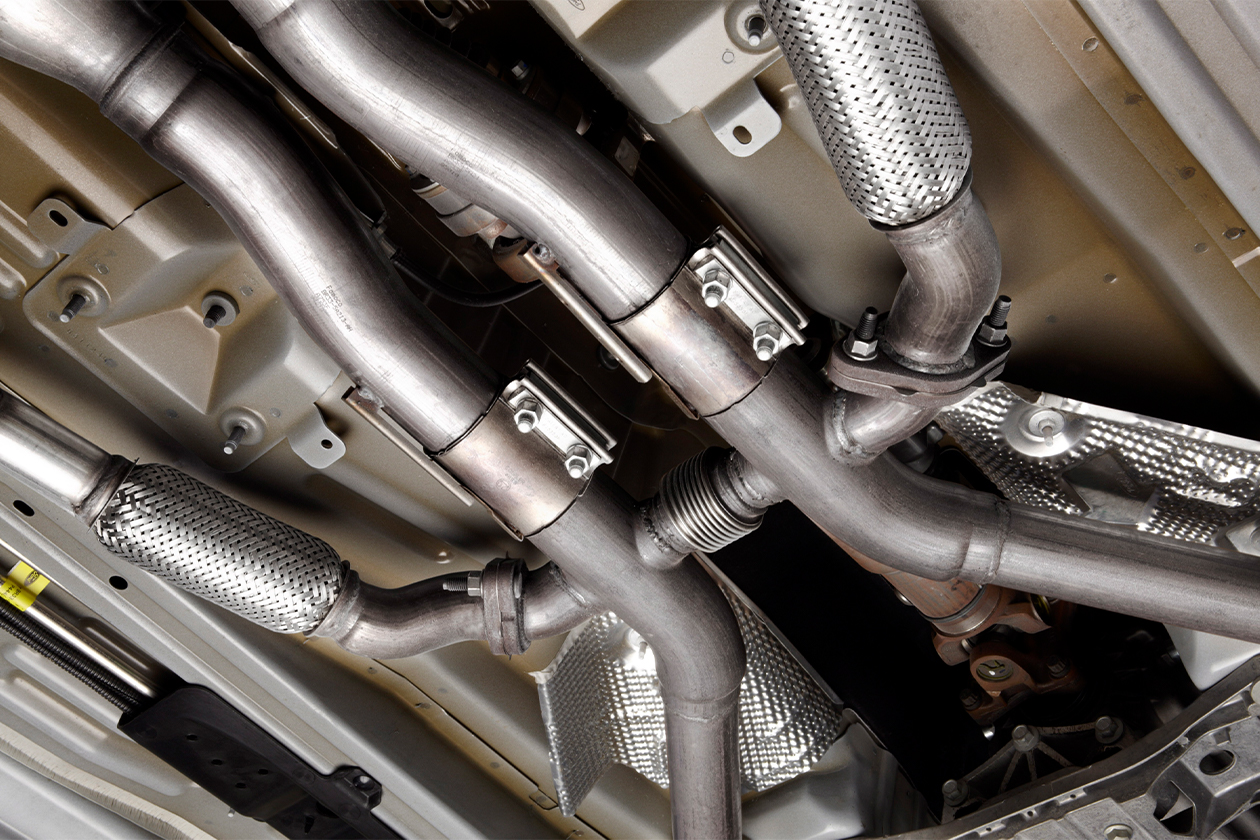

Os tubos flexíveis são mais adequados para sistemas de exaustão em condições padrão, como veículos de passageiros e alguns veículos modificados. Nestes ambientes, o deslocamento é limitado, as mudanças de temperatura e pressão são relativamente controláveis, e a absorção de vibração fornecida pelo tubo flexível é suficiente para proteger peças-chave como conversores catalíticos, saídas turbo, suportes e soldas. Nossas mangueiras de aço inoxidável também podem ser personalizadas em diferentes comprimentos, diâmetros, formatos, resistência do material e tipos de conexão para atender motocicletas, navios, caminhões pesados, equipamentos industriais e outras aplicações.
Em última análise, o valor de um tubo flexível ainda se concentra na “supressão de vibração”. Ele reduz as forças axiais ou laterais causadas pela ressonância, mantendo o sistema de escapamento estável. Se o seu ambiente de exaustão for convencional e exigir uma conexão econômica, flexível e adaptável, um tubo flexível geralmente atende à demanda.
O que é um fole de exaustão
Se o tubo flexível pode ser considerado uma conexão flexível com foco na 'absorção de vibração', então os foles são verdadeiros 'componentes de compensação'. O tubo flexível depende da cooperação da corrugação com a trança para limitar o deslocamento; sua estrutura é leve e o alcance flexível é limitado. O objetivo do projeto do fole é lidar continuamente com mudanças axiais causadas pela expansão térmica em condições operacionais de alta temperatura, alto deslocamento e alto ciclo.

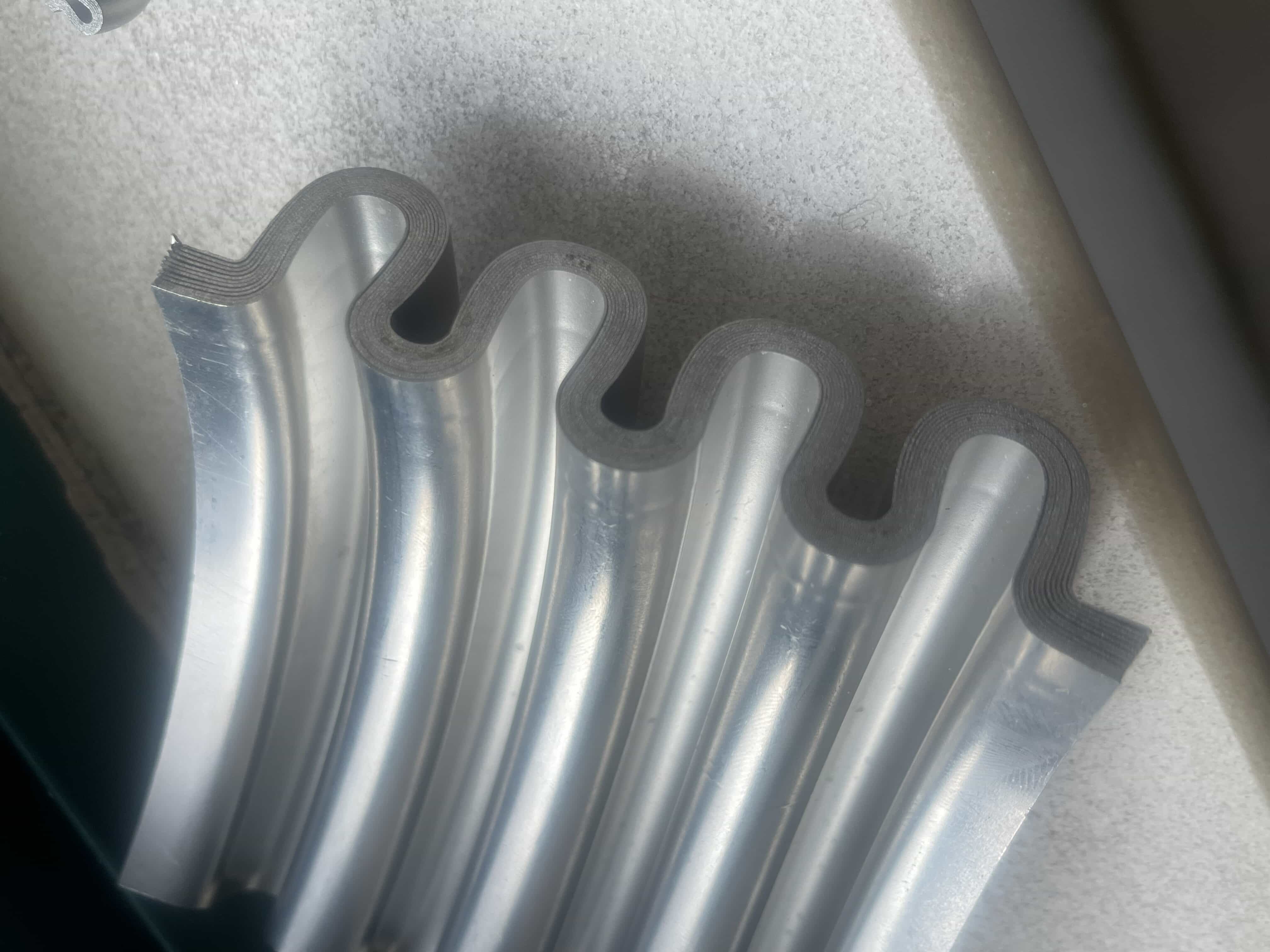

As estruturas de fole de exaustão podem ser de camada única, camada dupla, camada tripla ou compostas por dezenas de camadas finas de metal em uma parede composta multicamadas. Quanto mais camadas, maior será a estabilidade e a resistência à fadiga de cada ondulação e maior será a diferença de temperatura e o deslocamento que ela pode suportar. A atenção da engenharia aqui não está na “supressão de vibração”, mas na “capacidade de compensação”, “vida em fadiga”, “estabilidade de ciclo” e “modos de falha controláveis”.

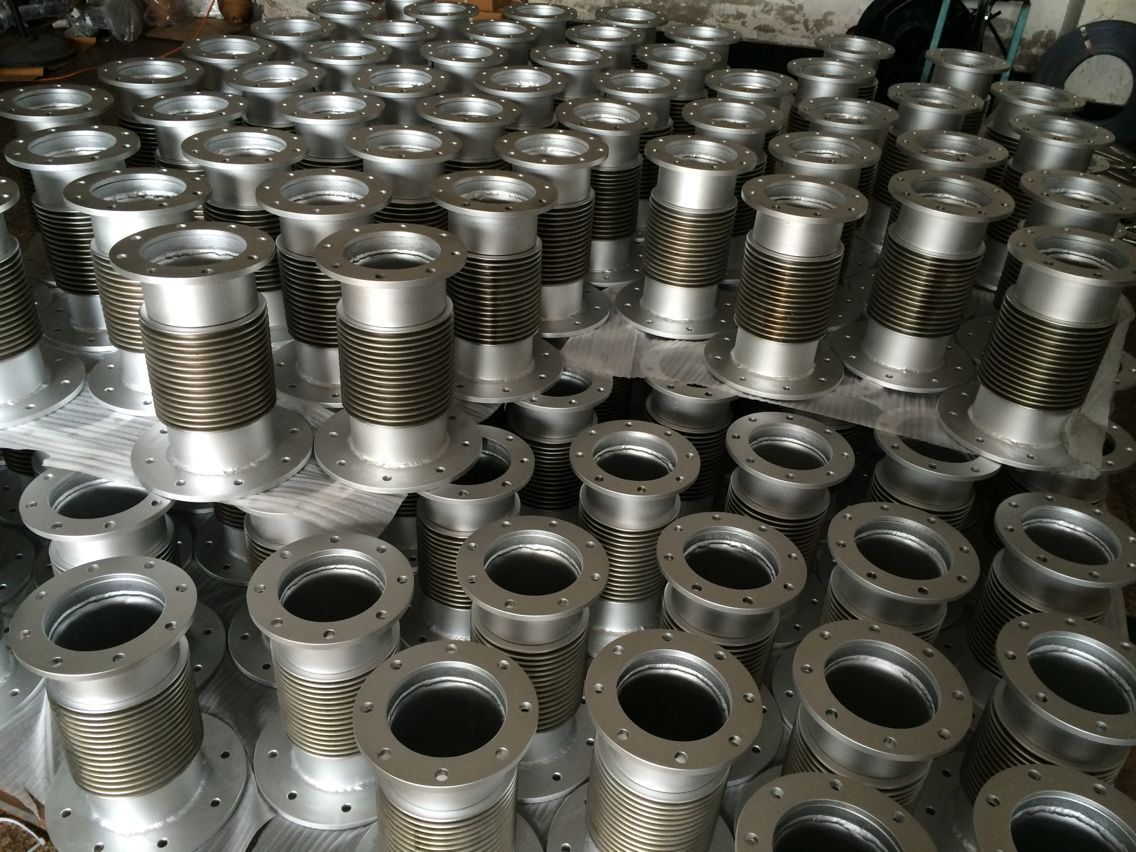

Na maioria dos sistemas de exaustão de alta temperatura, os foles são combinados com flanges, anéis limitadores ou mangas protetoras externas para formar conjuntos de compensação completos. Eles são usados em tubulações de exaustão de veículos comerciais, máquinas de construção, exaustão de caldeiras, grupos geradores, sistemas de gases de combustão de alta temperatura e outros equipamentos com expansão térmica contínua.
Qual você deve escolher?
Na verdade, você não precisa comparar repetidamente 'o que é melhor', porque o tubo flexível e o fole não são intercambiáveis. Se o seu sistema lida principalmente com absorção de vibração, pequeno deslocamento e compensação de erros de instalação, e a temperatura de exaustão está dentro da faixa normal dos motores convencionais, o tubo flexível é mais adequado.
Mas quando o sistema experimenta clara expansão térmica, alongamento axial e alta temperatura contínua, o fole, como compensador corrugado, é a escolha sábia. Ele fornece “compensação estrutural”, e não apenas “redução de vibração”, e muitas vezes, a falta de compensação afetará diretamente a vida do sistema.
Se ainda não tiver certeza, você pode nos informar os quatro parâmetros operacionais a seguir:
Faixa de temperatura
Direção e quantidade de deslocamento
Método de suporte e fixação
Ambiente de contrapressão e vibração
Podemos combiná-los para ajudá-lo a selecionar o produto adequado para o seu sistema.
Por que muitos foles são mais caros que tubos flexíveis
A razão pela qual os foles são mais caros que os tubos flexíveis é simples: eles realizam um trabalho mais “exigente”. Os foles têm mais camadas corrugadas, usam mais metal e possuem processos de fabricação mais complexos. Eles precisam de uma formação precisa para garantir que cada expansão e contração sejam concluídas sem problemas. Eles também passam por vários testes para garantir que possam suportar altas temperaturas e alongamentos axiais repetidos por um longo período sem rachar ou falhar.
O tubo flexível possui estrutura simples e é utilizado principalmente para absorver vibrações do motor e compensar pequenos deslocamentos. Utiliza menos material, é mais fácil de fabricar e, naturalmente, custa menos. Especialmente em ambientes de alta temperatura, longa duração ou alta demanda de durabilidade, apenas o fole pode funcionar de forma estável, portanto o preço é correspondentemente mais alto.
Pontos aos quais você deve prestar atenção
P: O tubo flexível e o fole podem ser usados juntos?
R: Sim. Em alguns sistemas de exaustão complexos, tanto o tubo flexível quanto o fole podem ser usados. O tubo flexível absorve a vibração do motor e o pequeno deslocamento, enquanto o fole absorve a expansão térmica e o grande deslocamento. Uma combinação adequada torna o sistema de escapamento estável e durável.
P: E quanto à seleção de materiais?
R: O tubo flexível geralmente usa aço inoxidável 304 ou 321, suficiente para sistemas de exaustão automotivos comuns. Os materiais do fole precisam permanecer estáveis sob alta temperatura, alta pressão e gases corrosivos. Especialmente para alguns foles marítimos, aço inoxidável 316L de alta resistência, ligas altas, ligas à base de níquel ou estruturas compostas multicamadas são usados para prolongar a vida útil.
P: O tubo flexível afeta o som do escapamento?
R: Até certo ponto, sim. Como o tubo flexível pode amortecer vibrações e ressonâncias menores, ele pode reduzir a transmissão de vibrações, o que pode afetar ligeiramente o som do escapamento. Os foles concentram-se mais na compensação de deslocamento e têm pouco efeito no som.
P: O que deve ser considerado para logística e embalagem?
R: O tubo flexível geralmente é protegido com espuma, tubos de papel ou sacos plásticos e depois embalado em caixas de papelão ou paletes. Os foles, devido às múltiplas camadas corrugadas e à estrutura precisa, exigem embalagens mais rigorosas, muitas vezes com placas protetoras ou materiais de enchimento na seção corrugada para evitar deformação durante o transporte. A embalagem logística adequada garante que o produto chegue ao cliente em seu estado original.
P: Alguma diferença de instalação?
R: O tubo flexível tem uma precisão de instalação relativamente frouxa e pode tolerar leves dobras ou desalinhamentos. Os foles requerem alto alinhamento axial; o desalinhamento pode causar concentração de estresse, afetando o desempenho e a vida útil da compensação.
P: O que é mais adequado para modificação ou sistemas leves?
R: Para veículos modificados ou sistemas de escapamento leves, o tubo flexível é o preferido devido à sua grande flexibilidade, peso leve, baixo custo e facilidade de instalação e personalização. Os foles, embora duráveis e resistentes à fadiga, são mais pesados e mais caros, geralmente usados em sistemas de alta potência ou de longa duração.
Durabilidade de foles de exaustão e tubos de exaustão flexíveis
Você pode pensar que o tubo flexível não é durável, mas muitas vezes os danos não são causados pelo tubo em si. O problema mais comum é o layout inadequado do suporte, fazendo com que o peso do escapamento pressione diretamente a seção flexível. Sob tanto estresse, qualquer trança ficará cansada rapidamente. Além disso, a torção contínua, o desalinhamento durante a instalação ou o acúmulo de água no chassi, causando corrosão externa, podem causar falha precoce da trança. Além disso, os sistemas turboalimentados sob alta contrapressão produzem choques pulsantes e a ondulação interna pode se expandir excessivamente em ciclos curtos, encurtando ainda mais a vida útil. Mais importante ainda, o tubo flexível não é um compensador de alta temperatura; ele lida principalmente com vibrações e pequenos deslocamentos. Se for usado onde for necessário um fole, ele inevitavelmente sofrerá fadiga precoce – isso é determinado por princípios estruturais.
Comparados aos tubos flexíveis, os foles têm uma vida útil claramente mais longa porque são projetados para suportar expansão e deslocamento térmico real. Os parâmetros mais importantes de um tubo corrugado são os picos e vales, determinando a compensação, a rigidez e a vida à fadiga. As estruturas multicamadas não são apenas mais espessas; eles distribuem a tensão do metal pelas camadas internas e externas, mantendo baixa a deformação por camada, melhorando a resistência à temperatura e a vida útil. Em sistemas de alta temperatura ou alto deslocamento, os foles geralmente incluem mangas internas, anéis de equilíbrio e anéis guia para controlar a erosão média, estabilizar a ondulação e evitar flambagem local durante a compressão. Esta é a típica estrutura compensadora corrugada, que não existe em tubos flexíveis. Portanto, o tubo flexível não pode manter uma vida estável sob altas temperaturas contínuas, expansão axial significativa ou operação de longo prazo de motores de grande cilindrada.
Como determinar se um fornecedor é confiável
Ao selecionar um fornecedor de componentes flexíveis de escapamento, não se confunda com truques de marketing ou de preços. Os indicadores reais da resistência da fábrica são fontes confiáveis de matéria-prima, qualidade de soldagem estável, formação de ondulação padrão, relatórios de teste de fadiga, tolerância dimensional rigorosa e amostras detalhadas.
Se você precisar adquirir mangueiras e foles de exaustão de aço inoxidável adequados, entre em contato conosco a qualquer momento. A YDCT, como fabricante líder chinês de tubos corrugados, tem mais de trinta anos de experiência em mangueiras automotivas de aço inoxidável, foles de exaustão e produtos relacionados, atendendo clientes em mais de 100 países e regiões. Estamos equipados com oficinas avançadas de formação de tubos sem costura, oficinas de formação de tranças, oficinas de soldagem de precisão, oficinas de estampagem CNC e laboratórios de teste de foles, com capacidade de produção mensal de até 350.000 unidades.
Também fornecemos serviços personalizados de acordo com as necessidades do cliente, incluindo diferentes materiais, camadas corrugadas, comprimentos e tipos de conexão para componentes flexíveis de exaustão, soldagem de suporte, braçadeiras, flanges e outros métodos de instalação. Cada lote é rigorosamente inspecionado e verificado por amostra antes do envio para garantir que o desempenho atenda às condições operacionais reais. Não importa a sua aplicação, a YDCT pode fornecer soluções confiáveis para manter o seu sistema de exaustão estável e reduzir os custos de manutenção.
Conclusão
Esteja você escolhendo componentes flexíveis para veículos, máquinas de construção, grupos geradores ou sistemas de exaustão industriais, a chave não é julgar qual é “melhor” entre fole e tubo flexível, mas entender qual deles realmente se adapta às suas condições operacionais. O tubo flexível é usado principalmente para absorver vibrações e compensar pequenos deslocamentos, enquanto os foles são projetados para ambientes de alta temperatura e expansão axial para lidar com expansão térmica e grandes deslocamentos. Eles resolvem diferentes tipos de necessidades operacionais, portanto os custos e a vida útil são diferentes. Contanto que você conheça a faixa de temperatura, a direção do deslocamento, a contrapressão e as condições de instalação do seu sistema, você poderá fazer uma escolha razoável. Se ainda não tiver certeza, entre em contato conosco e nós o ajudaremos a encontrar a estrutura certa, economizando seu valioso tempo.
