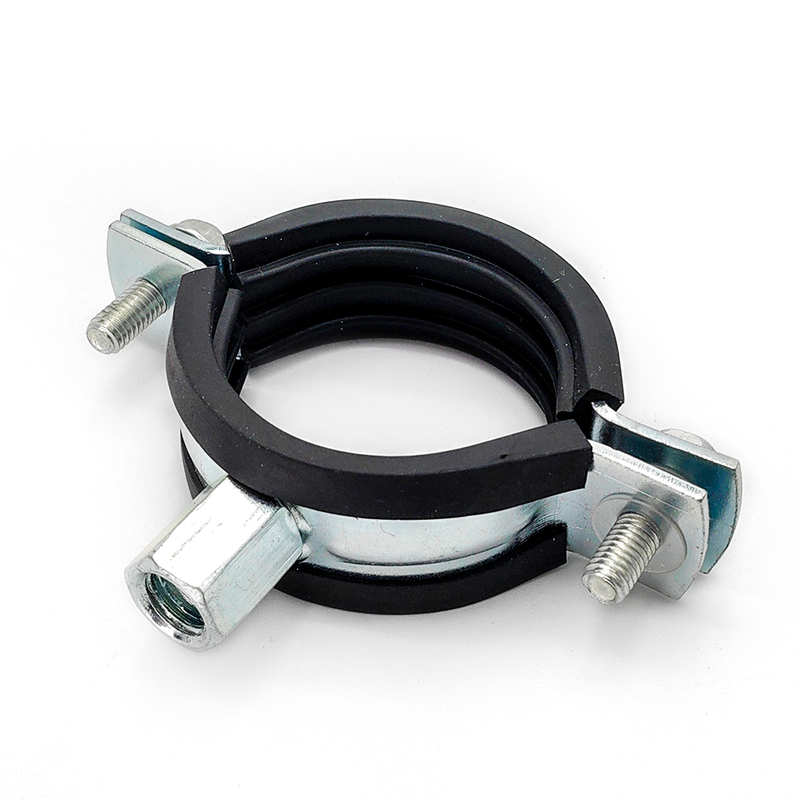

| Esta braçadeira para tubos revestida de borracha resistente é feita para fixar tubos onde ruído, vibração e movimento não podem ser ignorados. O corpo de aço proporciona resistência básica e a inserção de borracha EPDM ajuda a reduzir o som e pequenas vibrações da tubulação, especialmente em linhas HVAC, sistemas de encanamento e estruturas de equipamentos. Usamos um design de dois parafusos para que você possa ajustar a braçadeira de maneira mais uniforme ao diâmetro externo real do tubo. A porca combinada M8/M10 oferece mais opções de montagem com hastes roscadas ou parafusos prisioneiros, o que é útil no local quando as condições de instalação não são fixas. Na YDCT, fornecemos principalmente tamanhos padrão para tipos de tubos comuns, mas para pedidos de projeto ainda podemos ajustar a espessura da tira, o perfil de borracha ou o tipo de porca com base em como a braçadeira será realmente usada. | |||||||||
Descrição do produto
Esta braçadeira foi projetada para situações em que os tubos devem ser fixados com segurança, mas também precisam de isolamento acústico. Em muitos edifícios e instalações industriais, o ruído não vem do tubo em si, mas da vibração transferida para paredes, suportes ou estruturas. A braçadeira de tubo revestida de borracha coloca uma inserção de EPDM entre o tubo e a faixa de aço. Isto ajuda a reduzir a vibração e evita o contacto direto com o metal, o que é importante para o controlo sonoro e para reduzir a corrosão de contacto ao longo do tempo. É adequado para edifícios domésticos e projetos industriais onde os requisitos de isolamento acústico DIN 4109 são considerados.

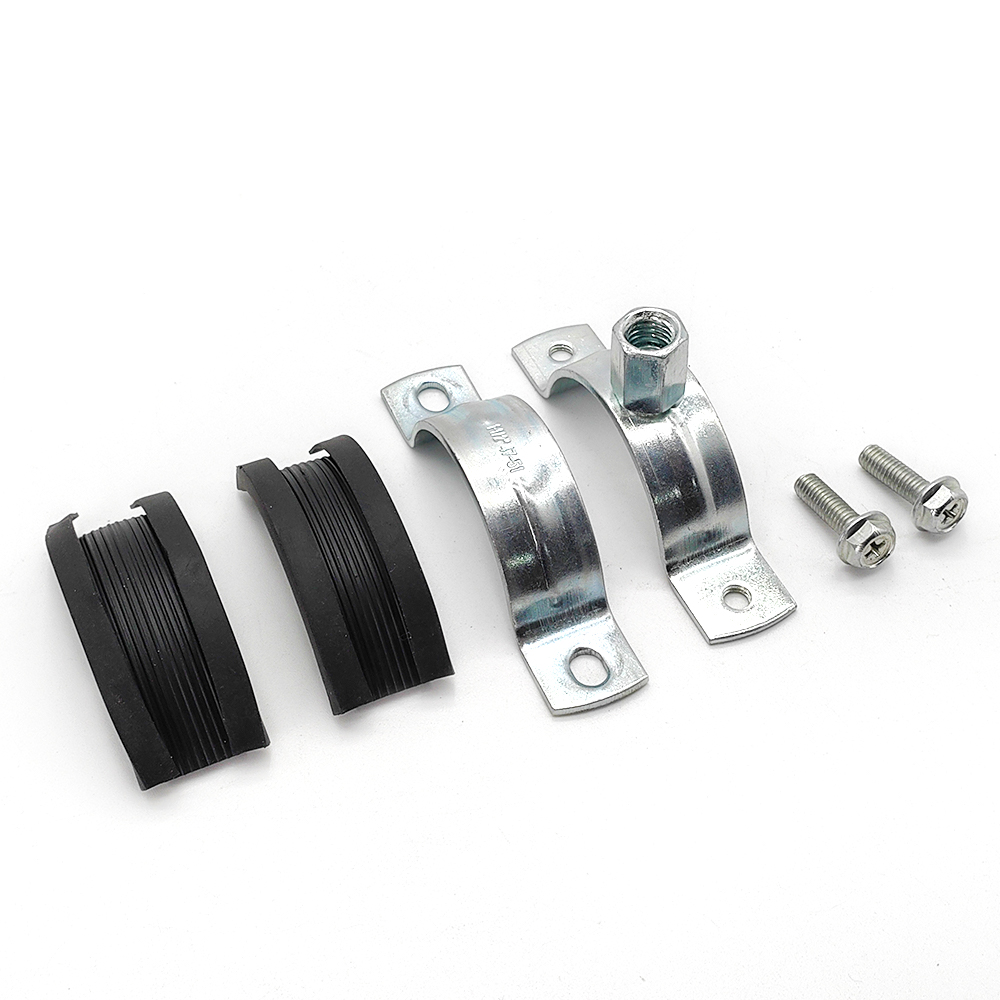

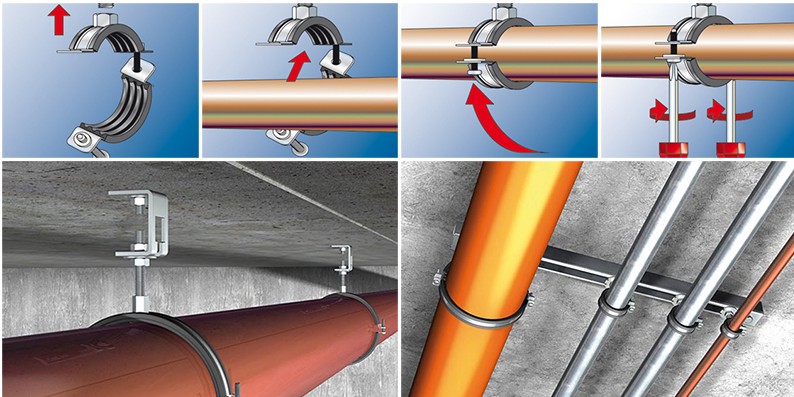

A estrutura de dois parafusos não serve apenas para resistência. Permite que a braçadeira abra mais e se adapte melhor a diferentes diâmetros externos de tubos. Na instalação real, os tubos nem sempre são perfeitamente redondos ou exatamente do mesmo tamanho que o desenho. Dois parafusos ajudam você a ajustar de maneira mais uniforme e reduzir o estresse em um lado.
Comparado com grampos leves de parafuso único, este design é mais adequado para faixas de carga leve a média e, em alguns tamanhos, pode suportar cargas mais altas quando instalado corretamente. O amplo ângulo de abertura também facilita a instalação quando o espaço é limitado.

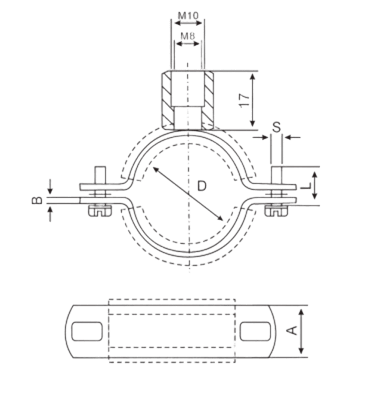

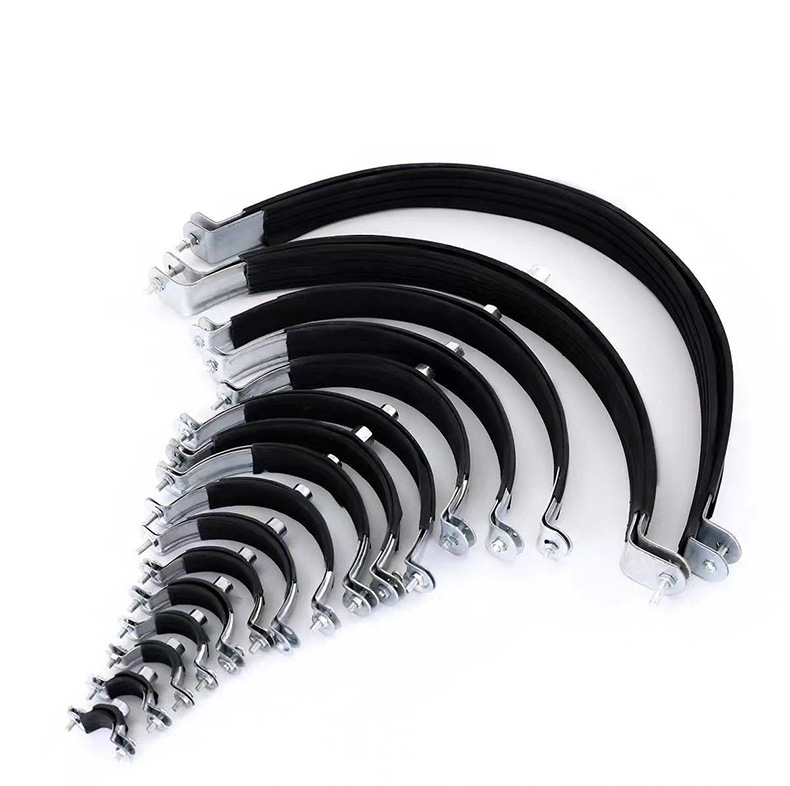

| Tamanho | D (mm) | Polegada | A*B (mm) | S*L | Unidades/caixa |
| 15 | 12 – 15 | 1/4' | 20*2.0 | M6 * 15 | 50 |
| 18 | 15 – 19 | 3/8' | 20*2.0 | M6 * 15 | 50 |
| 22 | 20 – 25 | 1/2' | 20*2.0 | M6 * 15 | 50 |
| 28 | 26 – 30 | 3/4' | 20*2.0 | M6 * 15 | 50 |
| 35 | 32 – 36 | 1' | 20*2.0 | M6 * 15 | 50 |
| 40 | 38-43 | 1-1/4' | 20*2.0 | M6 * 15 | 50 |
| 48 | 47-51 | 1-1/2' | 20*2.0 | M6 * 15 | 50 |
| 54 | 53-58 | – | 20*2.0 | M6*20 | 50 |
| 60 | 60 – 64 | 2 ' | 20*2.0 | M6*20 | 50 |
| 66 | 63-69 | – | 20*2.0 | M6*20 | 50 |
| 70 | 68-72 | – | 20*2.0 | M6*20 | 50 |
| 75 | 75 – 80 | 2-1/2' | 20*2.0 | M6*20 | 50 |
| 80 | 81-86 | – | 20*2.0 | M6*20 | 50 |
| 90 | 87-92 | 3 ' | 20*2.0 | M6*20 | 50 |
| 102 | 99 – 105 | 3-1/2' | 20*2.0 | M6*20 | 50 |
| 110 | 107 – 112 | – | 20*2.0 | M6*20 | 50 |
| 115 | 113 – 118 | 4 ' | 20*2.0 | M6*20 | 25 |
| 125 | 125 – 130 | – | 20*2.0 | M6*20 | 25 |
| 140 | 138 – 142 | 5 ' | 20*2.0 | M6*20 | 25 |
| 160 | 158 – 162 | – | 20*2.0 | M6*20 | 25 |
| 166 | 159 – 166 | 6 ' | 20*2.0 | M6*20 | 25 |
| 200 | 199 – 210 | – | 20*2.0 | M6*20 | 25 |
| 220 | 215 – 226 | 8 ' | 20*2.0 | M6*20 | 25 |
| 250 | 247 – 252 | – | 20*2.0 | M6*20 | 25 |
| 315 | 313 – 317 | – | 20*2.0 | M6*20 | 25 |
O corpo da pinça é feito de aço carbono com superfície zincada. Para esta linha de produtos, usamos tiras mais largas e grossas do que as braçadeiras leves comuns. Em tamanhos maiores, a espessura da tira aumenta, o que ajuda a melhorar a capacidade de carga e a resistência de retenção a longo prazo.
A zincagem é escolhida para ambientes internos e semi-internos. Não é uma solução para corrosão externa agressiva, mas para salas mecânicas padrão, edifícios e instalações de equipamentos, é uma escolha prática e econômica.

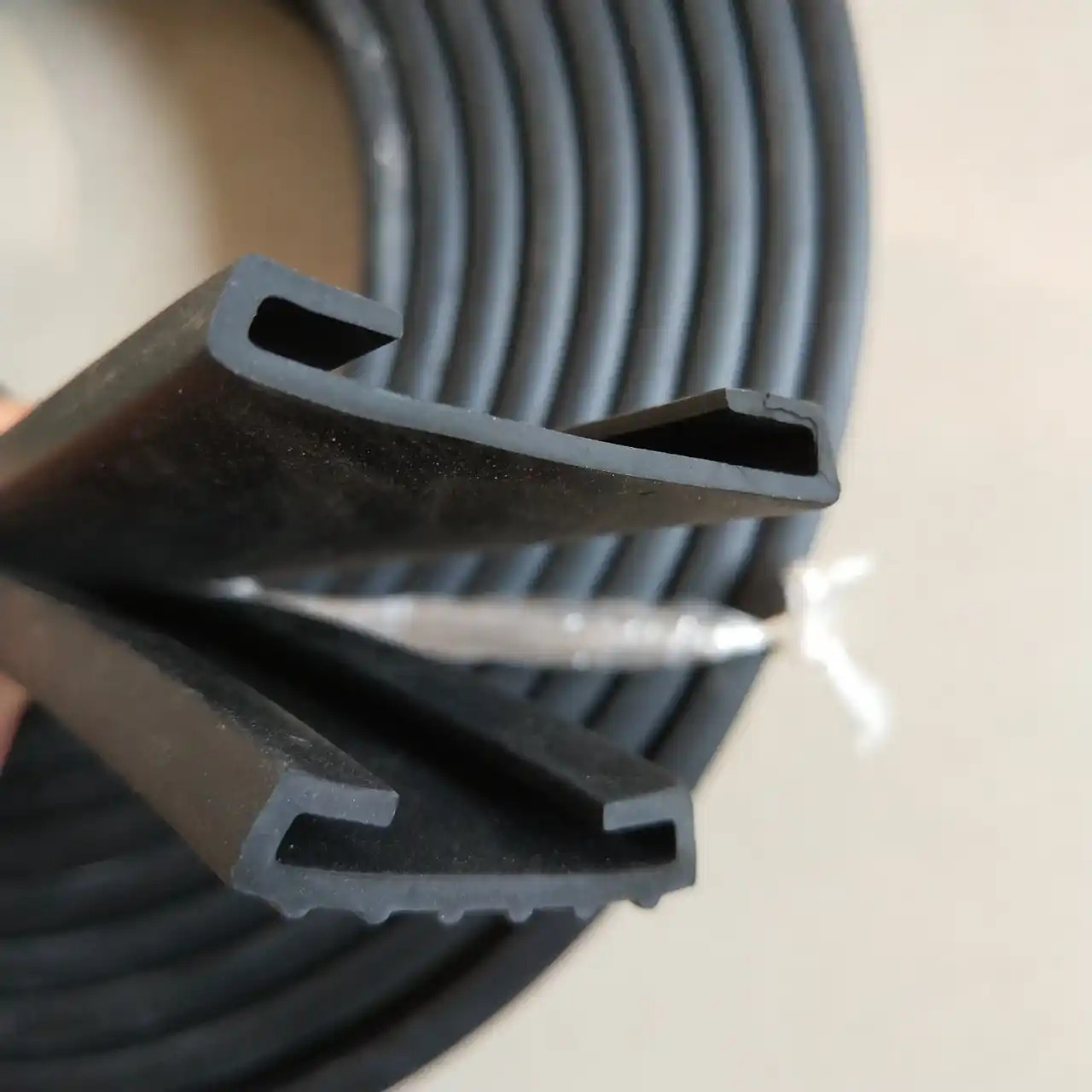

O perfil de borracha EPDM não contém silicone e foi projetado para permitir que o tubo deslize levemente durante a instalação sem rasgar a borracha. Uma vez fixado, fornece isolamento acústico e amortecimento de vibrações durante a operação.
A faixa de temperatura é aproximadamente de -50°C a +110°C, o que abrange a maioria dos sistemas de aquecimento, ventilação e tubulações industriais em geral. A borracha é uma peça de desgaste por natureza. Em sistemas com forte vibração contínua ou alto calor, o envelhecimento da borracha deve ser considerado durante o projeto do sistema.
Pode ser utilizado em áreas semi-externas ou cobertas. Para exposição externa de longo prazo, o zincagem tem limites. Geralmente sugerimos verificar as braçadeiras de aço inoxidável se a corrosão for a principal preocupação.
M8 é de tamanho fixo. A porca combinada M8/M10 oferece mais flexibilidade de instalação no local, especialmente para diferentes suportes ou hastes roscadas.
Não, a borracha está colada dentro da braçadeira. Este projeto é para fixação estável e não para desmontagem frequente.
Sim, para pedidos estáveis. Podemos discutir especificações de borracha, marcação e detalhes de embalagem antes da produção.
