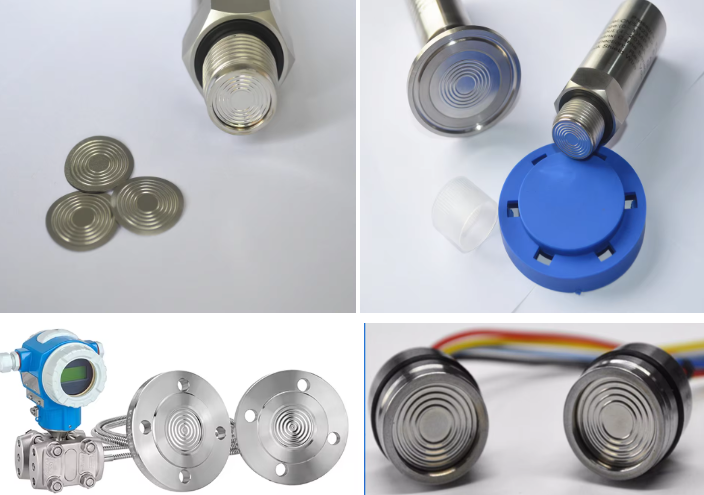

| Cenários de aplicação: sensores de pressão, transmissores de pressão, instrumentação hidráulica e pneumática, sistemas de monitoramento de fluidos químicos. Processos de fabricação: estampagem CNC, corte a laser, soldagem de TIG, polimento de precisão. Características: resistente à corrosão, alta sensibilidade, excelente estabilidade mecânica. Personalização: as opções de materiais incluem 316L, 304 ou aço inoxidável duplex; Disponível com bordas soldadas, tratamentos de superfície ou espessura e diâmetro fora do padrão. | |||||||||
Descrição do produto
| Materiais do tipo de tamanho | do tipo de produto | (mm) | Materiais (mm) | Observações |
|---|---|---|---|---|
| Diafragma do sensor | φ12 - φ35 | Δ0.02 - Δ0.3 | Hastelloy C-276, Titanium, Tantalum, 316L, 304L, Monel | Usinagem personalizada com base em desenhos ou amostras de clientes |
| Diafragma da chave de pressão | Φ18 - φ30 | — | O mesmo que acima | Usinagem personalizada com base em desenhos ou amostras de clientes |
| Diafragma do medidor de pressão | Φ20 - φ180 | — | O mesmo que acima | Usinagem personalizada com base em desenhos ou amostras de clientes |
| Diafragma da válvula do diafragma | Φ25 - φ180 | — | O mesmo que acima | Usinagem personalizada com base em desenhos ou amostras de clientes |

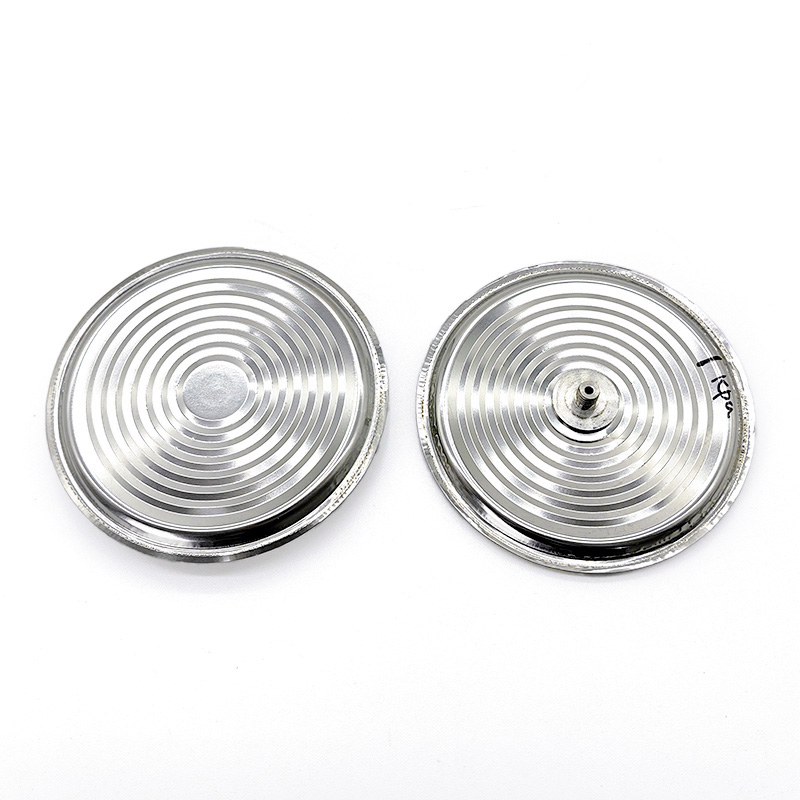

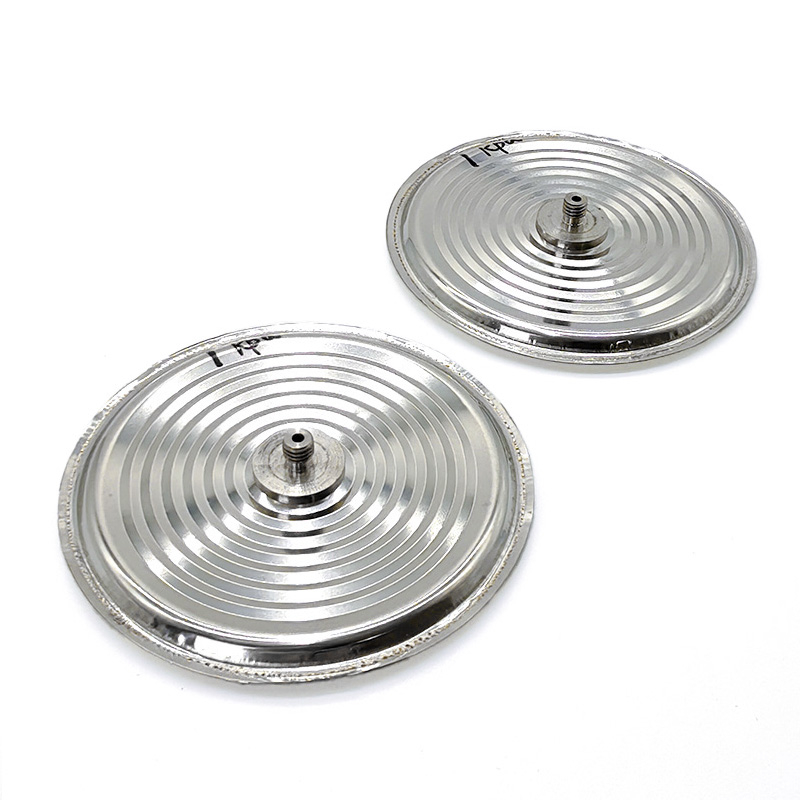

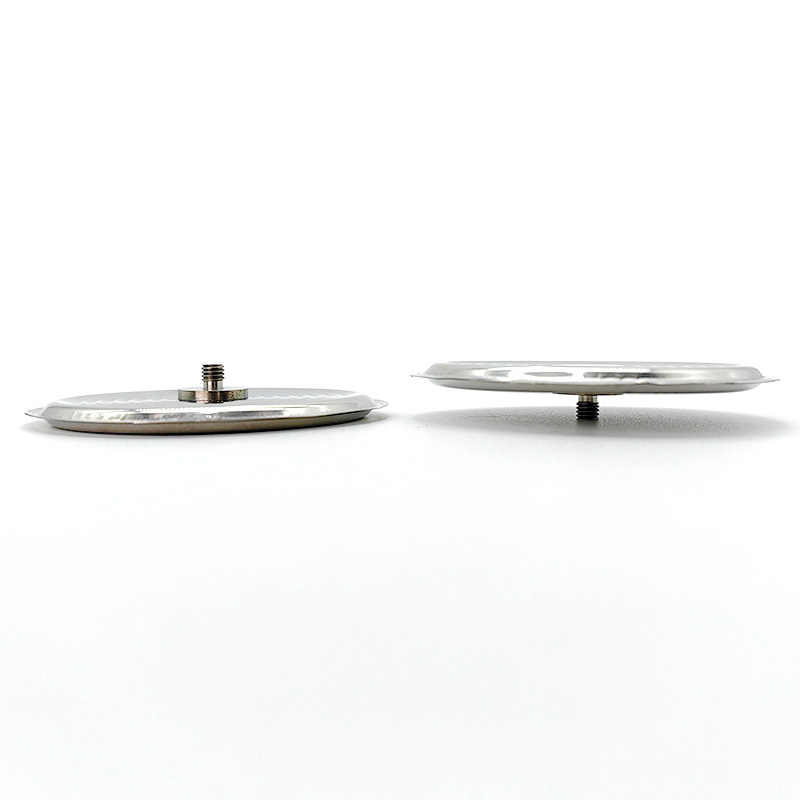

*O diafragma ondulado é um tipo de elemento elástico de casca fina. O diafragma é um componente de detecção flexível e circular em forma de membrana. Quando diferentes pressões (ou forças) são aplicadas a ambos os lados do diafragma, ela se deforma em direção ao lado com pressão mais baixa, fazendo com que seu centro produza um deslocamento que corresponda proporcionalmente à diferença de pressão.
Devido ao grande número de parâmetros inter -relacionados, o design de um diafragma ondulado é bastante complexo. Na maioria dos instrumentos e medidores baseados em deslocamentos, o diafragma é necessário para produzir um deslocamento elástico que seja pelo menos na mesma ordem de magnitude que sua espessura. A espessura do diafragma é selecionada com base na magnitude da pressão aplicada.
