Por que escolher o grampo certo é importante
Em um sistema de tubulação, grampos (grampos de mangueira / braçadeiras / grampos de montagem) podem parecer 'pequenas partes', mas geralmente servem como a última defesa do milímetro do sistema de vedação. Se o grampo for incorreto, sujeito a força desigual, feita de um material que não resiste à corrosão ou instalado mal, você pode enfrentar vazamentos, frouxidão, falha de fluência e outros problemas. Em alta temperatura, alta pressão, vibração ou ambientes quimicamente agressivos, esse risco se torna especialmente grave.
Do ponto de vista da distribuição de tensões, um grampo ideal deve fornecer uma força de compressão circunferencial uniforme , sem concentração óbvia de tensões (especialmente em roscas ou seções de fixação). Além disso, à medida que a temperatura muda ou o material do tubo se expande e contrai, a braçadeira precisa de uma certa “margem de tensão” para manter a força de fixação estável. É por isso que em sistemas de refrigeração automotiva, sistemas de reforço, sistemas de exaustão, sistemas de sprinklers ou engenharia de encanamento, diferentes casos de uso geralmente exigem diferentes estilos de braçadeiras.
A seguir, pegaremos cada palavra-chave de caso de uso e explicaremos quais tipos de grampos são apropriados e quais pontos observar.
Aplicações Típicas
Braçadeiras de mangueira de radiador/braçadeiras de mangueira de grau marítimo
Essas braçadeiras são usadas em circuitos de água de resfriamento automotivo ou sistemas de resfriamento marítimo, onde devem suportar ciclos térmicos, pressão e ambientes corrosivos. Para seleção, aços inoxidáveis como 304, 316 ou 316L são preferidos para resistência à corrosão e resistência à fadiga. Grampos roscados (tipo engrenagem sem-fim) ou de mola são usados para acomodar pequenos ajustes de diâmetro e expansão térmica. Em sistemas com ciclos térmicos frequentes ou grandes diferenças de temperatura, os grampos de mola de tensão constante ou os grampos de mola de fio duplo/folha dupla têm melhor desempenho, mantendo a força de fixação sob flutuações de temperatura. Por exemplo, numa área do motor onde as mangueiras de arrefecimento variam entre –40 °C e +110 °C durante o funcionamento, uma braçadeira de mola ajuda a reduzir o risco de relaxamento.

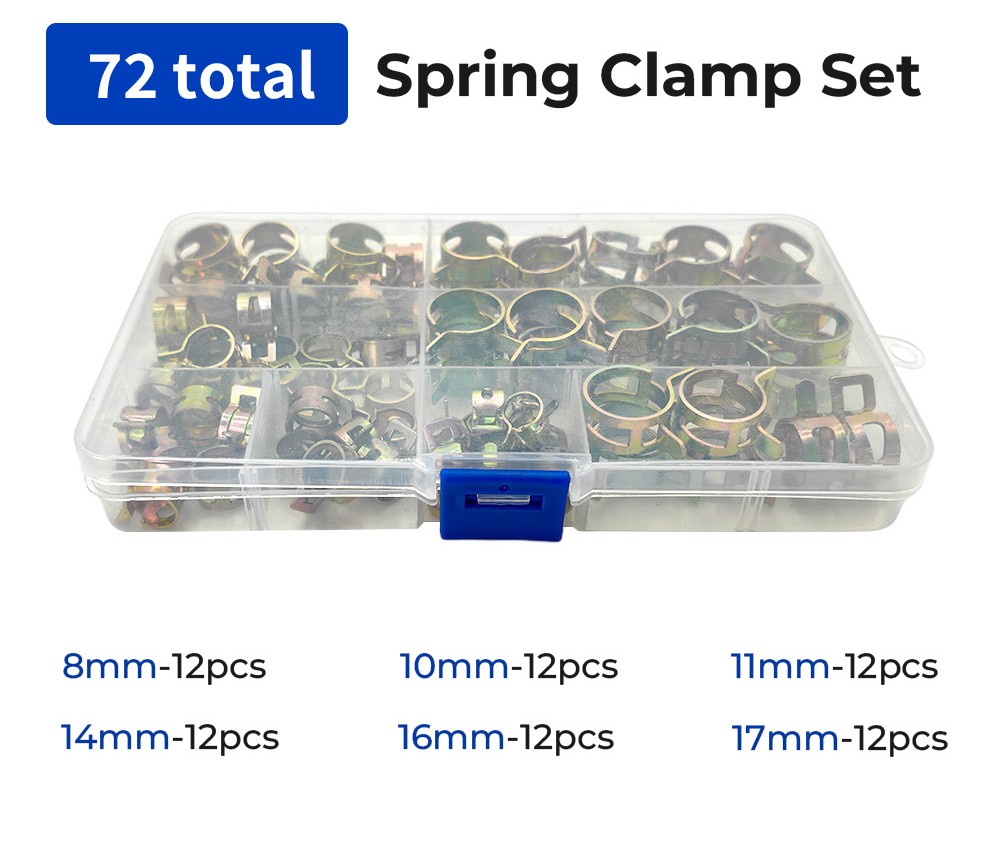

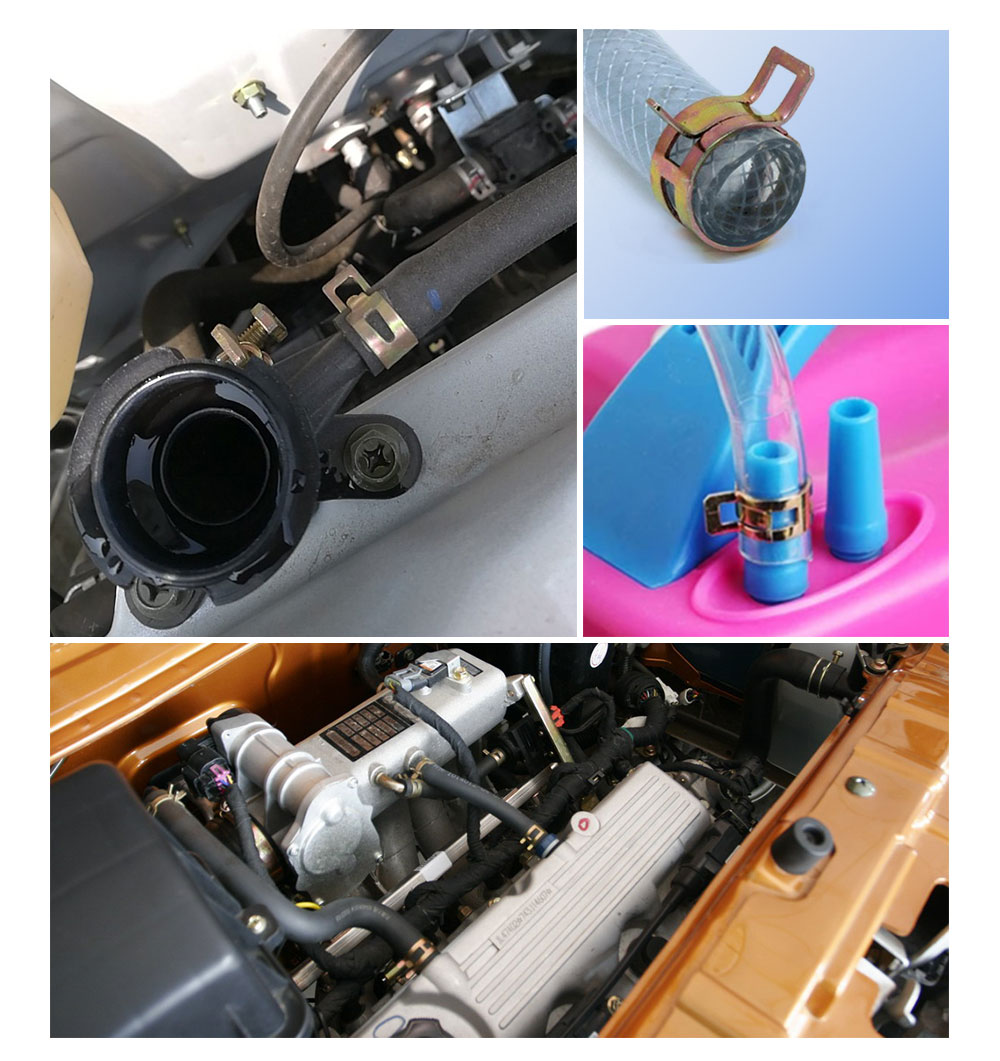

Nossos kits de braçadeiras de mola cobrem os tamanhos de mangueira mais comuns no mercado e são adequados para uso em sistemas de refrigeração automotivos e marítimos, conexões de turbocompressores, sistemas de exaustão e aplicações de encanamento ou sprinklers.

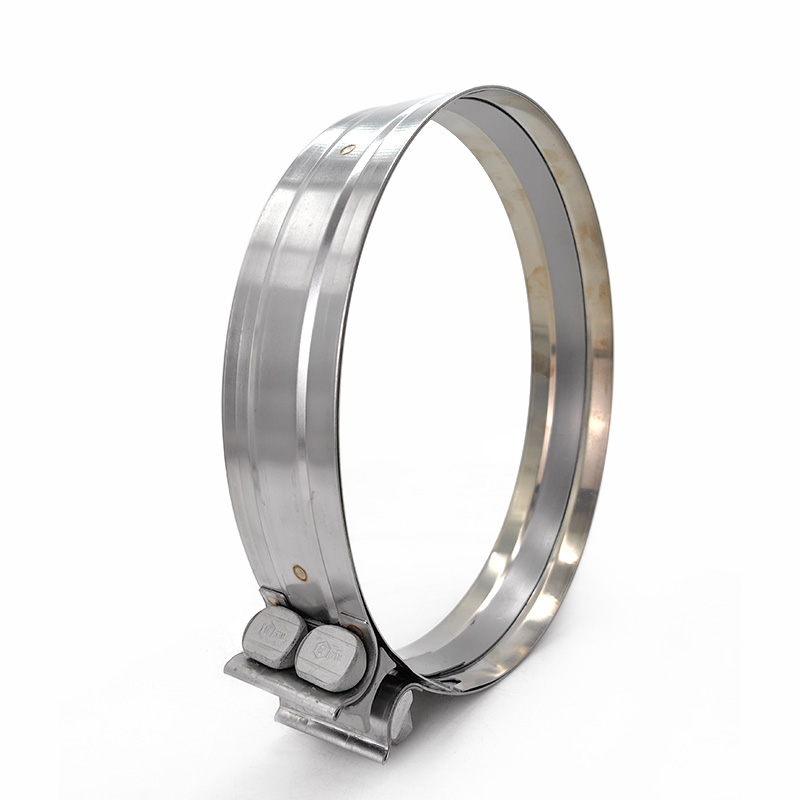

Abraçadeiras Turbo / Abraçadeiras de Banda para Mangueiras

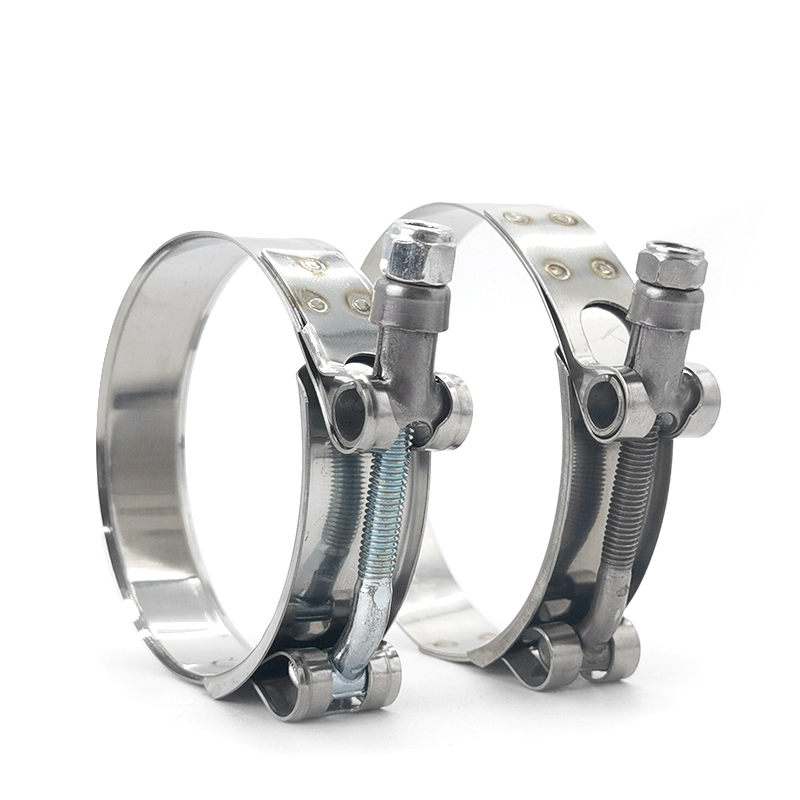

Em sistemas turboalimentados e conexões de tubos de reforço, as braçadeiras devem suportar altas pressões internas e cargas dinâmicas. A seleção deve inclinar-se para grampos de parafuso T ou grampos de banda larga para serviços pesados para distribuir a força e reduzir a deformação local. Projetos com pontes reforçadas ou nervuras de reforço podem melhorar a resistência antideformação. Uma faixa larga (por exemplo, 12 mm ou mais larga) aumenta a área de contato com a vedação e reduz o risco de indentação em mangueiras mais macias.

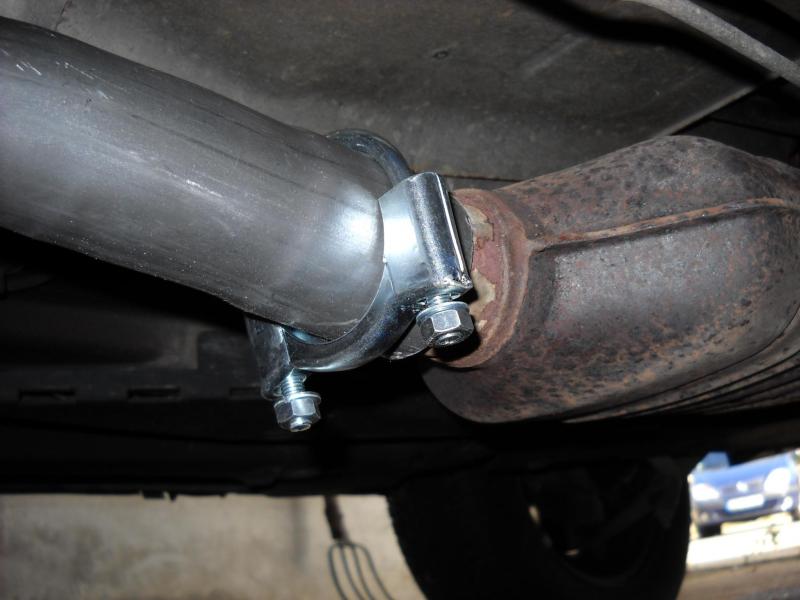

Grampos de silenciador / grampos de montagem do silenciador

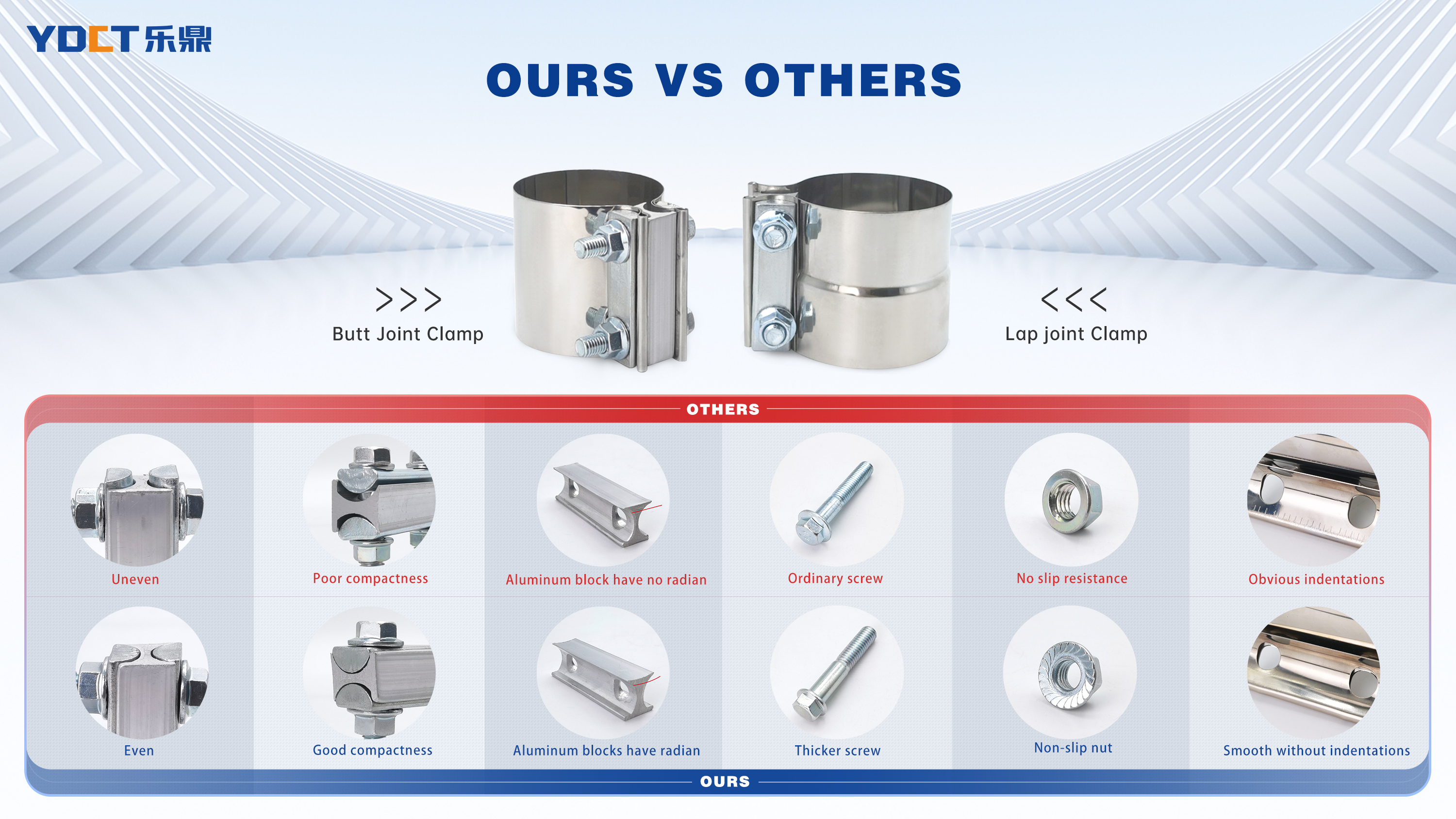

são usados em sistemas de escape, conectando tubos de escape e silenciadores. Como as temperaturas de exaustão podem atingir centenas de graus ou mais, recomenda-se os aços inoxidáveis resistentes à corrosão de alta temperatura, como 309, 310 ou 316. A força de aperto não deve ser excessiva para evitar danificar a concha do silenciador; Grampos de parafuso em U são frequentemente usados. Além disso, os grampos da junta de bunda e os grampos da junta de volta são particularmente adequados para essas aplicações, servindo como a escolha preferida para unir com segurança tubos de escape de grande diâmetro, mantendo o desempenho confiável sob condições de alta temperatura e vibração.
Grampos DPF

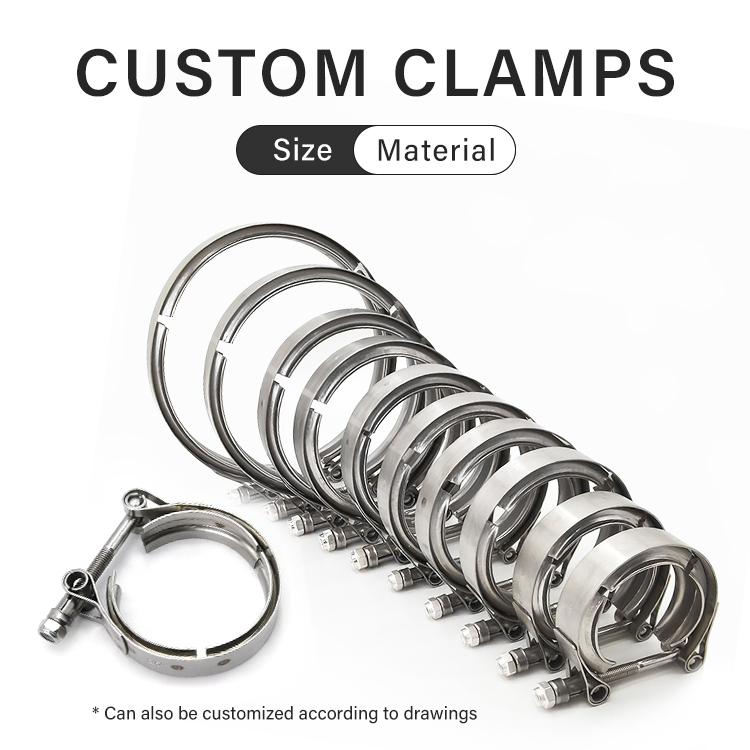

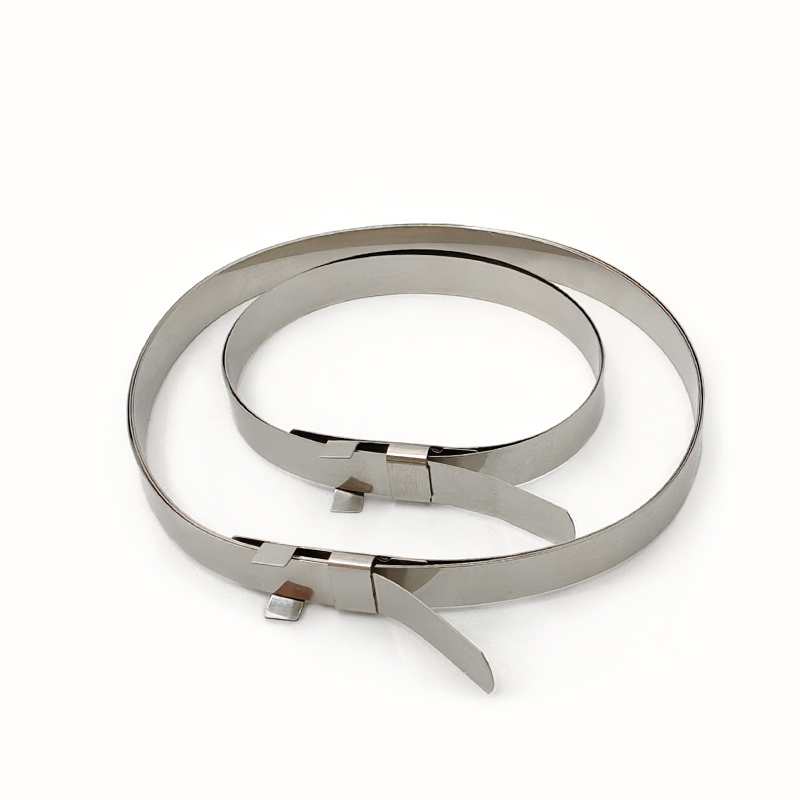

Os grampos DPF (Filtro de Partículas Diesel) conectam a unidade DPF à tubulação de exaustão, enfrentando temperaturas muito altas, gases corrosivos (por exemplo, compostos de enxofre, ácidos) e vibração. A seleção exige resistência a altas temperaturas e corrosão, bem como controle preciso da pressão da superfície de vedação, pré-carga do parafuso e compensação de expansão térmica. Alguns projetos adotam braçadeiras de banda em V, estruturas de mola de banda de travamento ou designs de placas de pressão simétricas para garantir fácil desmontagem e vedação confiável.

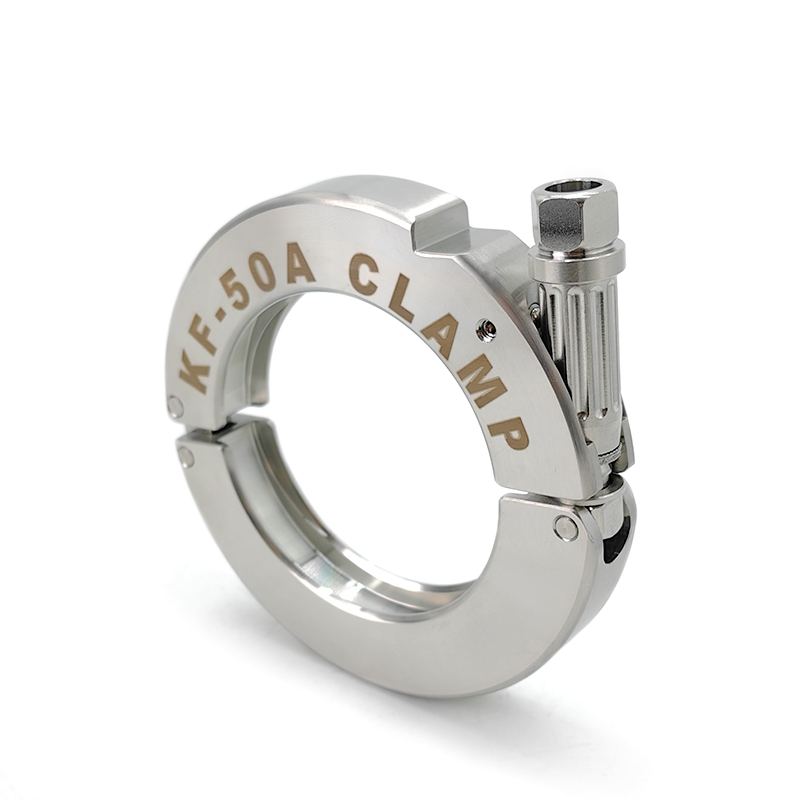

Grampo KF
Os grampos KF são usados em sistemas de vácuo, câmaras de vácuo e tubulações de vácuo (por exemplo, bombas de vácuo, conexões de flange). A norma exige que a pinça funcione em coordenação com um anel de centralização para garantir a vedação a vácuo. Os materiais comuns são liga de alumínio ou aço inoxidável; a estrutura da braçadeira deve permitir uma força de compressão ajustada para fazer contato total com a superfície de vedação do O-ring. Se o sistema também precisar resistir à sobrepressão ou tiver requisitos rígidos de taxa de vazamento, um projeto de anel de sobrepressão poderá ser necessário.

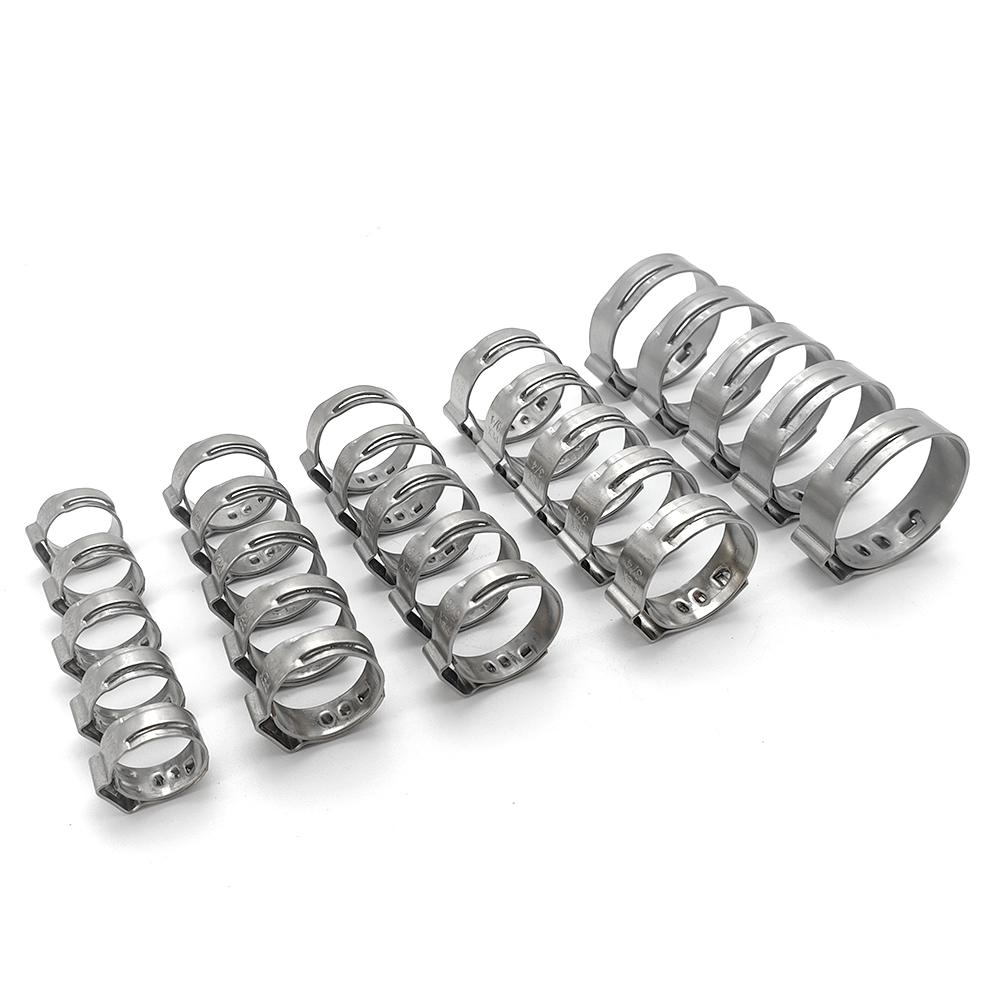

Grampo Cinch PEX
Os grampos Cinch PEX são implantados em sistemas de encanamento, aquecimento ou piso radiante para proteger tubos de polietileno reticulado (PEX). Eles devem estar em conformidade com normas (como ASTM F1807/F2159). O grampo cinch (tipo crimpagem) é comprimido uma vez com uma ferramenta especial para formar uma trava permanente. Os materiais são normalmente de aço inoxidável, com demandas de resistência à corrosão, resistência à pressão da água e estabilidade a longo prazo.

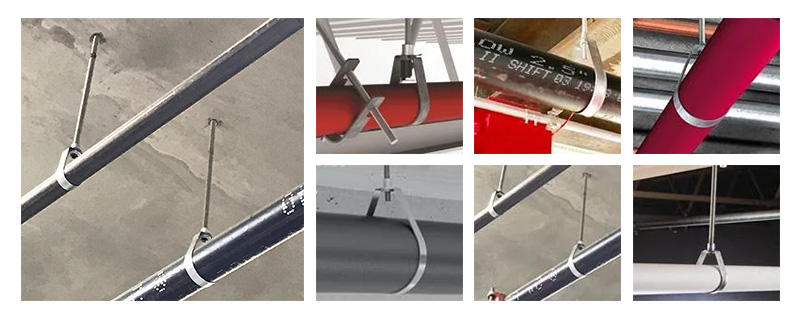

Braçadeira de suspensão para sprinklers
Essas braçadeiras servem para sistemas de sprinklers contra incêndio e suporte de suspensão de tubulações. Eles exigem forte capacidade de carga, estrutura robusta e boa resistência ao fogo. Aço inoxidável ou aço galvanizado é comumente usado, geralmente com almofadas de amortecimento de vibração ou acessórios antivibração. A largura, espessura e precisão de usinagem da braçadeira suspensa precisam garantir a segurança durante longos períodos de serviço.
Crampo de bota da junta CV / grampo CV
usado para corrigir a inicialização da bota (bota) da junta CV de um veículo, esses grampos devem manter a vedação sob alta temperatura, exposição ao óleo e forças centrífugas. Comuns são grampos de orelha de estilo oetiker (orelhas / orelhas duplas) ou grampos de parafuso pequenos. Considerações importantes incluem resistência ao óleo, desempenho de alta temperatura (temperaturas do compartimento do motor podem atingir 120-150 ° C) e vedação de poeira. Os grampos do tipo ouvido, uma vez crimidos, geralmente não são reutilizados e devem garantir uma qualidade única de formação.
Material de grampo, considerações de força e vida
Grampos de graus de material
geralmente usam materiais como aço inoxidável (304, 316, 316L), aço de mola, liga de alumínio ou aço banhado por zinco. Em configurações de alta corrosão (ambientes marinhos, spray de sal, sistemas de escape), são recomendados versões de superfície em aço inoxidável ou especialmente tratadas, 316 / 316L.
Geometria estrutural e projeto de seções transversais
Estruturas de banda larga, bandas de linha dupla, pontes reforçadas, nervuras e bordas chanfradas melhoram significativamente a resistência à deformação e a uniformidade de tensão. Quanto mais larga for a banda, menor será a tensão por unidade de área sob a mesma carga, ajudando a reduzir a indentação.
Controle de Torque/Pré-carga
Em sistemas automotivos e de engenharia, usar uma chave de torque ou definir um valor de aperto preciso evita que o aperto excessivo danifique mangueiras ou flanges. Para grampos acionados por rosca, deve-se calcular o atrito da rosca, a rigidez da cinta e a deformação do objeto preso para determinar a pré-carga necessária.
Efeitos de fadiga e ciclos térmicos
Ciclos repetidos de expansão e contração térmica podem causar fluência, relaxamento ou deformações plásticas, especialmente em condições de alta temperatura ou ampla oscilação térmica. Nesses casos, grampos de mola ou designs com recursos de compensação (travas de travamento, molas duplas, estruturas onduladas) ajudam a manter a força de fixação estável ao longo do tempo.
Teste de resistência à corrosão e vida útil acelerada

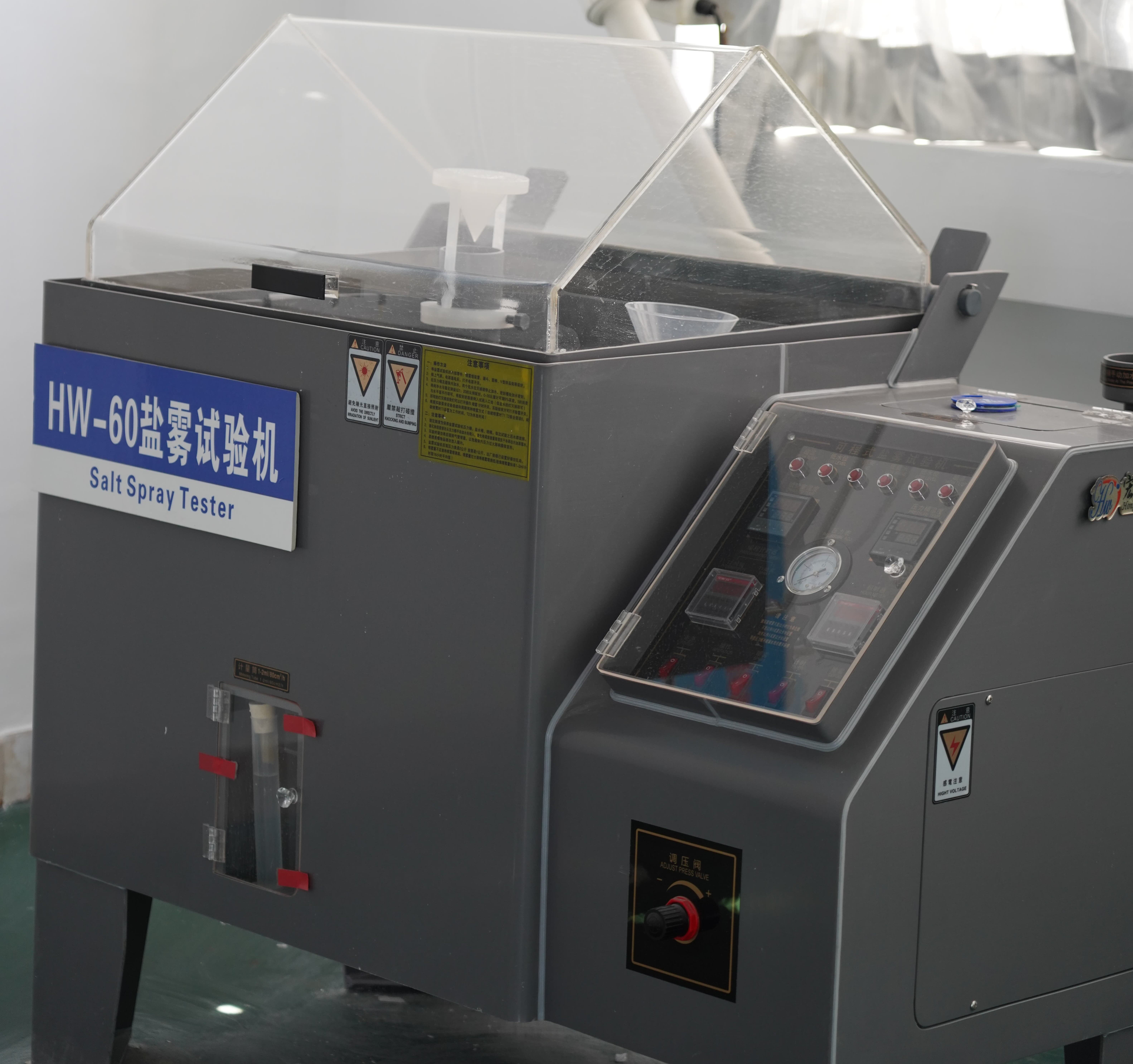

Na produção em massa da fábrica, as amostras de fixação devem ser submetidas a testes de névoa salina (por exemplo, 500 horas, 1.000 horas, 2.000 horas, etc.) para verificar a resistência à corrosão. Envelhecimento em alta temperatura, testes de vida de vibração e testes de relaxamento de tensão são vitais para garantir a confiança a longo prazo dos clientes. Podemos fornecer aos clientes relatórios de teste relevantes para garantir a qualidade de nossos produtos.
Dicas de instalação e problemas comuns de falha
Posição de instalação e folga : o grampo deve evitar ser colocado muito perto de cotovelos, juntas ou paredes e deve deixar espaço suficiente para uma chave ou motorista.
Colocação simétrica / multas múltiplas : para mangueiras mais longas ou linhas de alta pressão, é aconselhável aplicar grampos nas duas extremidades ou compensar dois grampos para evitar pressão de vedação irregular.
Evite bordas / rebarbas afiadas : as bordas de grampos devem ser chanfradas ou desbotadas para evitar cortar a mangueira.
Erros de torque / Expertimento / Uns de Exceleção : Leia muito solta a vazamentos ou afrouxamento; A deformação de mangueira muito apertada causa a mangueira, concentração de tensão ou falha precoce.
Afloamento / relaxamento da vibração : em ambientes vibratórios, as conexões roscadas podem se soltar. Use arruela de trava, nozes duplas ou designs de bloqueio de auto-bloqueio para reduzir o risco.
Indatibilidade de expansão térmica do material : Se os coeficientes de expansão do tubo e da braçadeira diferirem bastante, as alterações de temperatura causarão oscilações de tensão. Considere projetos elásticos ou permita compensação de deformação.
Perguntas frequentes
P: Os grampos podem ser reutilizados?
R: Depende do tipo de pinça. Os grampos roscados (engrenagem sem-fim) são normalmente reutilizáveis (desde que as roscas e a faixa não estejam danificadas), mas os grampos de orelha (Oetiker / orelha única / orelha dupla) geralmente não são reversíveis após a crimpagem. Você deve julgar com base no tipo específico.
P: Como avaliar se a fixação do grampo é suficiente?
R: Você pode usar fluidos de detecção de vazamento (como corante / detector de vazamento), testes de pressão, testes de vibração, etc. Mais precisamente, na fase de projeto você estima a pressão, o módulo elástico da banda, os coeficientes de atrito, etc., e calcula a pré-carga inicial necessária e a margem de segurança.
P: Eu tenho uma mangueira de 50 mm de diâmetro abaixo da pressão de 1 MPa; Que grampo devo escolher?
A: 1 MPa (~ 10 bar) é relativamente alto para mangueiras. Recomenda-se um grampo de parafuso T pesado ou grampo de banda ampliado, e a instalação simétrica é prudente para a estabilidade. Se o sistema também envolver ciclos térmicos, vibração ou mídia corrosiva, escolha um material de grau mais alto (por exemplo, 316 inoxidável) e adicione a margem de segurança.
P: Como lidar com afrouxamento devido à expansão / contração térmica?
R: Use grampos de primavera ou projetos de tensão constante ou incorpore a estrutura de compensação/subsídio de deslizamento no design. Ou durante a instalação inicial, aplique pré -carga extra para compensar o relaxamento esperado.
P: Todos os grampos são adequados para ambientes de spray marítimo ou sal?
R: Não. Para ambientes de spray marítimo / sal, você deve usar materiais resistentes a alta corrosão (316/116L de aço inoxidável, ligas de níquel ou versões tratadas na superfície) e validar através de testes rígidos de corrosão. 304 comuns ou grampo banhado por zinco tende a corroer sob exposição prolongada por pulverização de sal.
Conclusão: Escolha sabiamente, aprimore a confiabilidade
Ao projetar e selecionar grampos, você não deve parar em 'eu tenho esse tubo ' ou 'Preciso desse uso. ' Você deve mergulhar mais fundo e considerar:
Fatores ambientais : faixa de temperatura, vibração, produtos químicos, corrosão
Níveis de pressão : pressão estática, picos pulsantes, flutuações de pressão
Compatibilidade do material : coeficientes de expansão térmica de mangueira / tubo versus grampo, distribuição de tensão no contato
Requisitos de vida / confiabilidade : durabilidade a longo prazo, fadiga de vibração, relaxamento do estresse
Instalação e manutenção Conveniência : Facilidade de desmontagem, reutilização, capacidade de reposição
Fornecemos suporte na seleção técnica, verificação de material e soluções personalizadas - incluindo logotipos, embalagens, marcações e variações de tamanho OEM - para que você possa escolher o grampo certo com confiança. Ao combinar nossos padrões de experiência e qualidade, ajudamos a garantir desempenho a longo prazo, durabilidade e operação confiável em seus aplicativos.
