Em muitas situações de conexão de tubos redondos, o grampo de banda V é sempre considerado o método de conexão mais estável e simples. Quer se trate do sistema turboalimentador, sistema de exaustão automotivo, sistema de ventilação e exaustão de fumaça ou vários equipamentos industriais que requerem conexão de face flangeada, é um acessório importante e comumente usado. Embora a estrutura do grampo de banda V não pareça complicada, ela possui requisitos muito rígidos quanto à correspondência de tamanho. Somente quando a largura e a profundidade da ranhura da braçadeira correspondem completamente à estrutura do flange, ela pode garantir a estanqueidade ao ar e a estabilidade mecânica após o aperto.
Se a braçadeira escolhida não combinar muito bem com o flange, podem surgir problemas durante a instalação, como não poder apertar, não apertar, folga muito grande e mesmo durante o uso pode causar vazamento, folga, ruído ou até queimadura na conexão sob alta temperatura. Para evitar essas condições, a maioria das fábricas confirmará o tamanho da braçadeira durante a fase de desenho ou produção experimental e, às vezes, comprará uma ou duas amostras para ajuste de teste. Confirmar o tamanho antecipadamente economiza muito mais tempo do que retrabalhar ou devolver posteriormente.
Este artigo foi escrito com base nesse tipo de experiência real de compra e esperamos que possa ajudá-lo a avaliar com mais rapidez e precisão que tipo de braçadeira de banda V é adequada para o seu projeto antes de fazer o pedido oficial.
Estrutura básica e materiais comuns do grampo de banda V

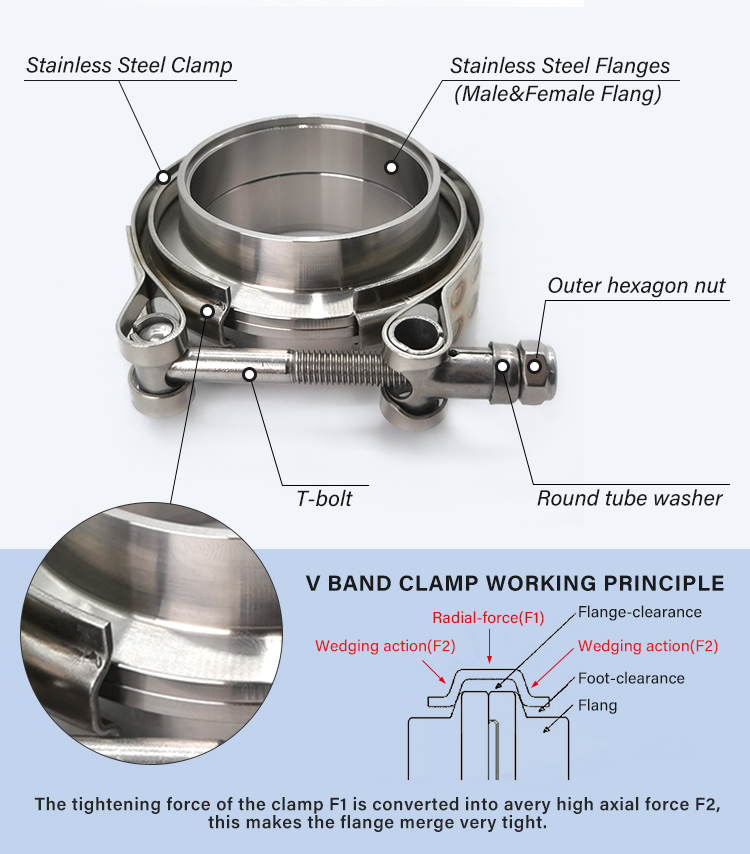

O grampo com ranhura em V geralmente consiste em quatro partes, incluindo faixa de aço inoxidável, um anel com ranhura em V, parafuso e porca. A faixa de aço desempenha o papel de aperto, o anel se ajusta à superfície inclinada do flange, contando com a ranhura em V para obter força uniforme, e o parafuso e a porca fornecem a força de fixação final. Quando você aperta o parafuso, a ranhura pressiona firmemente as extremidades do tubo e a força é distribuída uniformemente, evitando carga pontual e criando uma conexão resistente à vibração e à pressão.
 |  |

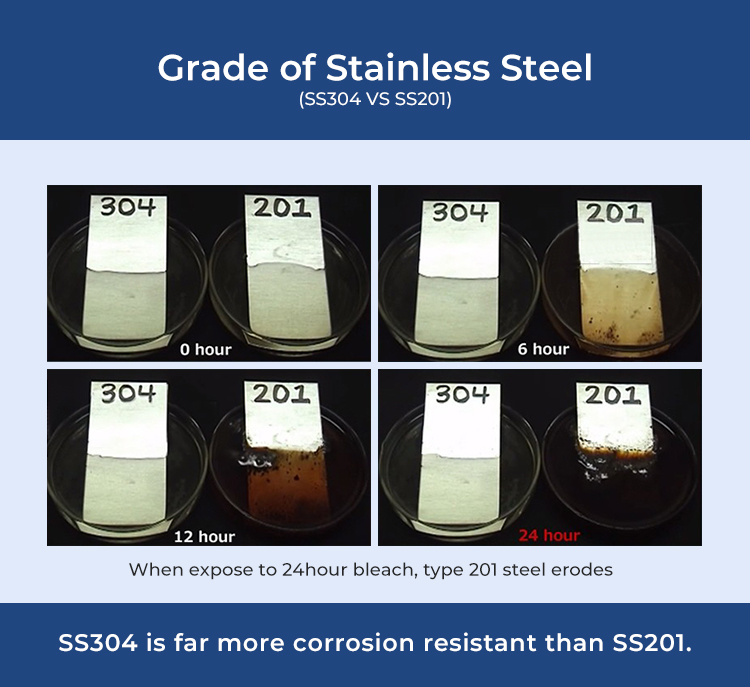

Para materiais, os mais comuns são o aço inoxidável 201 e 304. A resistência e a aparência do 201 não são ruins e, em ambientes de temperatura normal e corrosão leve, ele já pode atender à maioria dos usos de ventilação e exaustão de fumaça. Mas 304 tem melhor resistência à temperatura e resistência à corrosão, especialmente adequado para áreas de exaustão de alta temperatura, área turbo, sistema diesel, tubulação química e outras posições com alta temperatura e vibração de longo prazo. Se a temperatura ambiente for de várias centenas de graus Celsius ou mais, escolher 304 primeiro é uma decisão mais segura. Embora o custo do 304 seja mais alto, em termos de custo de manutenção, estabilidade e vida útil, geralmente é mais econômico.

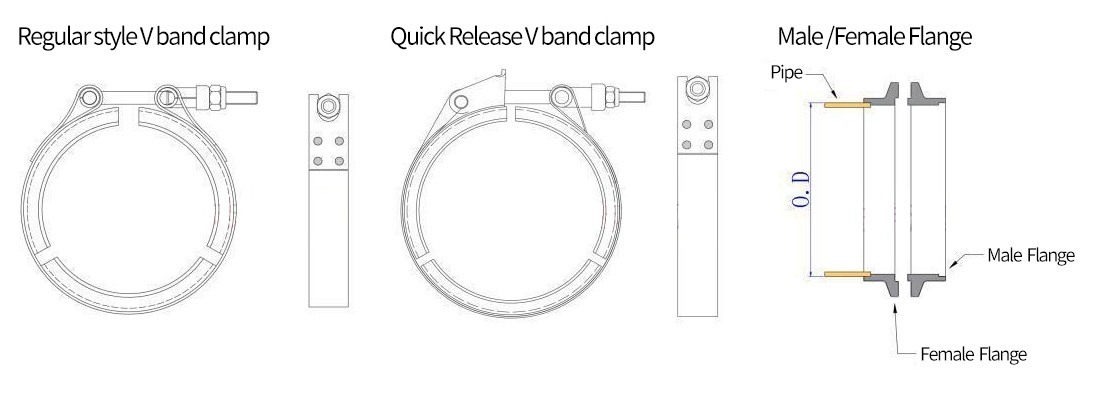

Tamanho do diâmetro externo
Dentre todos os parâmetros de escolha da braçadeira de banda V, o diâmetro externo é o mais básico e direto. Se você usar flanges, será necessário confirmar o diâmetro externo do flange; se a braçadeira estiver instalada diretamente no tubo, você deverá medir o diâmetro externo do tubo. Uma coisa a se notar é que o grampo de banda V se encaixará no coletor, turboalimentador ou superfície do flange relacionado após o processo térmico durante a operação do veículo, isso é para manter melhor o efeito de vedação, e após afrouxar e apertar, o próprio grampo já apresenta leve deformação, portanto, se você deseja o melhor efeito de vedação, não é recomendado reutilizar o grampo de banda V, mesmo em tubos com o mesmo diâmetro externo.
Estrutura de ranhura
Entre todos os itens correspondentes, a estrutura ranhurada é a parte mais fácil de errar e também a que mais causa retrabalho. A razão pela qual o grampo de banda em V pode obter vedação é porque a ranhura em V do anel pode se ajustar completamente à estrutura da borda do flange, e esse ajuste depende da correspondência precisa entre a largura e a profundidade da ranhura.
Diferentes fábricas não possuem padrões unificados de usinagem de flange. Mesmo para o mesmo tamanho de 3, 4 e 5 polegadas, o design da ranhura pode ser totalmente diferente. Se a largura da ranhura for muito estreita, a braçadeira não poderá entortar no flange; se a largura da ranhura for muito larga, haverá folga ao apertar e a vedação não será suficiente; se a profundidade da ranhura não estiver correta, o ponto de força mudará e, após vibração prolongada, poderá se soltar. Como esses detalhes não podem ser avaliados a olho nu, quando você não tiver certeza, pode nos solicitar desenhos de braçadeiras e flanges e comparar parâmetro a parâmetro, sem confiar na impressão. Com base em nossa experiência de produção, se você estiver desenvolvendo um projeto ou mudando de fornecedor, mesmo que já use um determinado tamanho há muito tempo, ainda sugerimos testar primeiro uma amostra.
Especificação do parafuso, espessura da banda e efeito de aperto
Além do tamanho básico, a estrutura do parafuso e a espessura da banda também afetam o efeito de uso da braçadeira. Se o seu espaço de instalação for estreito, o comprimento do parafuso ou a posição da porca afetarão diretamente a sua experiência de instalação. Em ambientes de alta temperatura, o material do parafuso também afetará se for fácil de emperrar ou deformar. Se precisar desmontar com frequência, você pode escolher uma porca resistente a altas temperaturas ou uma porca autotravante.
A espessura da banda afeta a resistência geral da braçadeira, mas mais espessa nem sempre é melhor. Uma faixa muito fina causa força de fixação insuficiente, mas uma faixa muito grossa pode causar dificuldade de instalação ou interferir em outras peças em espaços compactos. Ao escolher a espessura, você deve considerar o diâmetro do tubo, a condição de vibração e a estrutura do flange. Nossa espessura de banda recomendada é de 1MM, mas também podemos fazer outras espessuras. Se você precisar de sugestões ou compras em massa de braçadeiras de ranhura em V, entre em contato conosco.

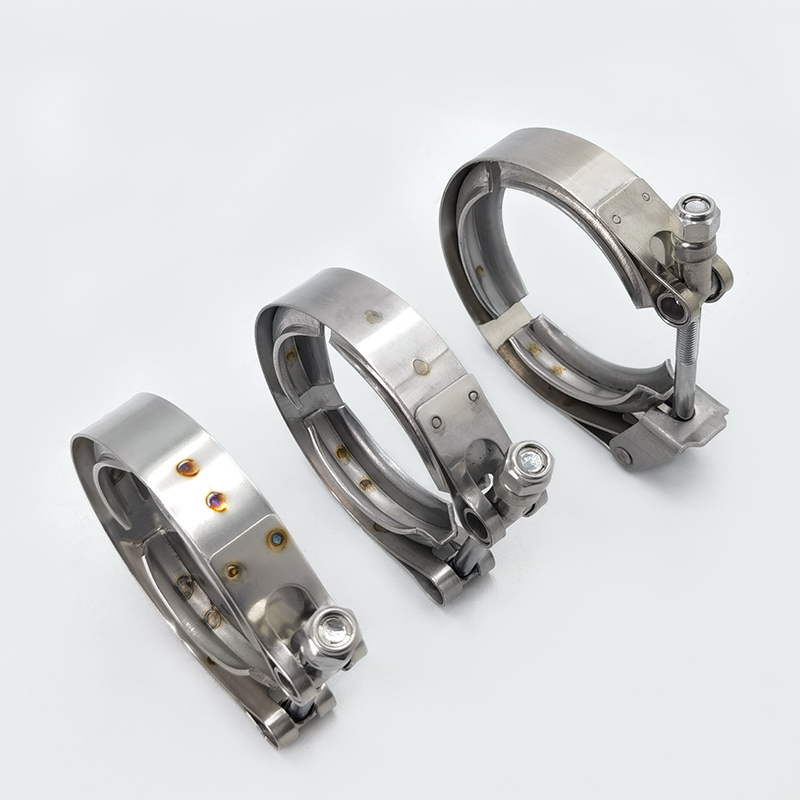

Comparação de pinças de banda V com diferentes níveis de polimento
Tratamento de superfície e embalagem de braçadeira de banda V
Se você tiver alguma exigência quanto à aparência da pinça, geralmente sugerimos que você escolha o polimento. O polimento pode reduzir pequenas rebarbas e resíduos de soldagem ao redor do ponto de soldagem, tornando a superfície mais limpa e durante a montagem em lote é mais fácil de limpar. Para algumas posições que são mais visíveis, como seção de escapamento traseiro ou peças de carro expostas, o grampo polido ficará mais uniforme e melhor para exibição.
Se precisar de identificação, você pode escolher o LOGOTIPO do laser. A marcação a laser tem vantagens como resistência a altas temperaturas, sem desbotamento da cor e não é fácil de usar, e é útil para identificação de marcas ou distinção de lotes diferentes. A maioria dos clientes coloca o LOGOTIPO no meio da faixa ou próximo ao parafuso, para que possa ser visto após a instalação, independentemente de como a braçadeira gira. Se você trabalha com diferentes equipes de projeto ou vários distribuidores, a marcação a laser também pode reduzir o risco de mistura de peças.

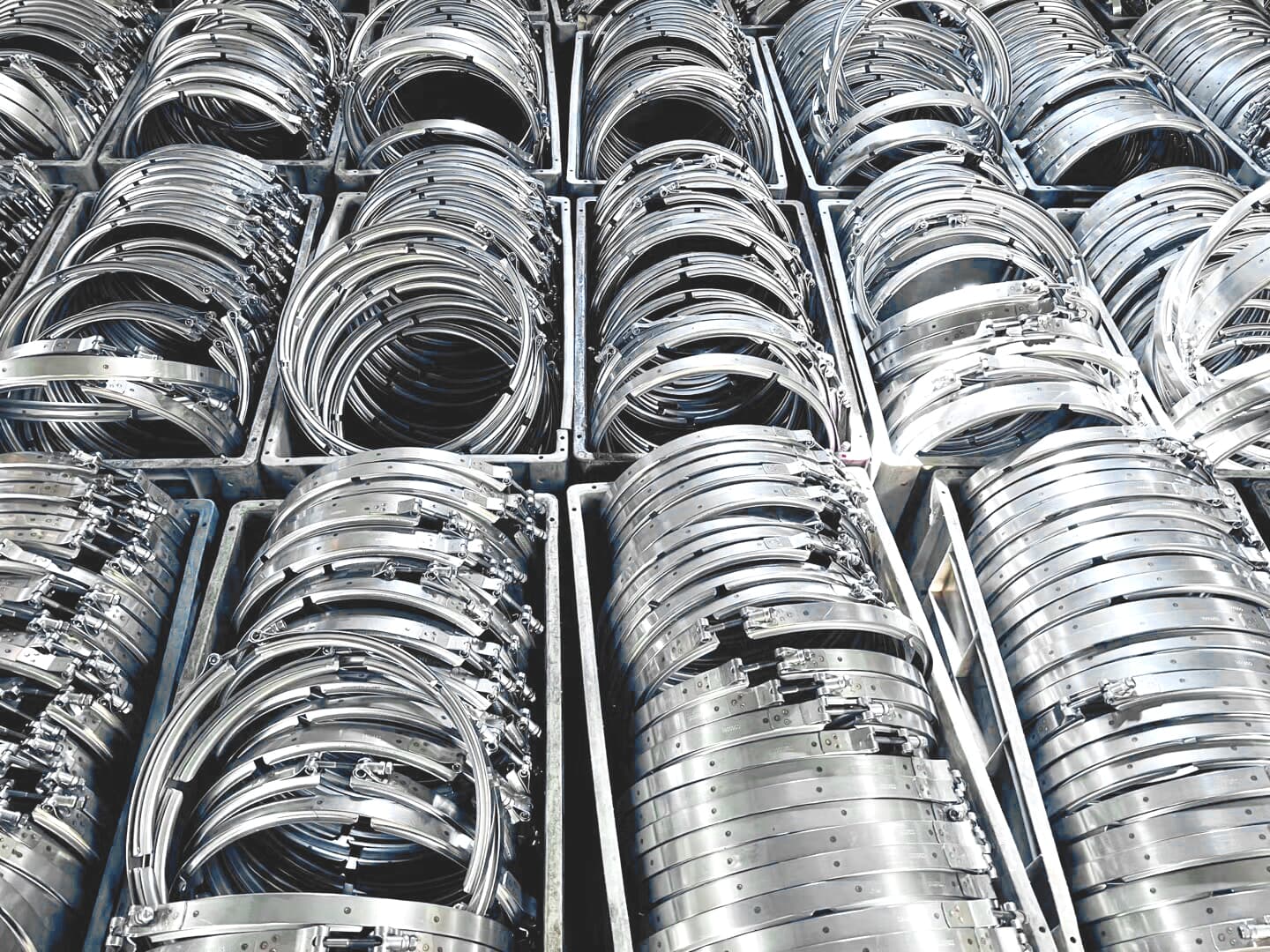

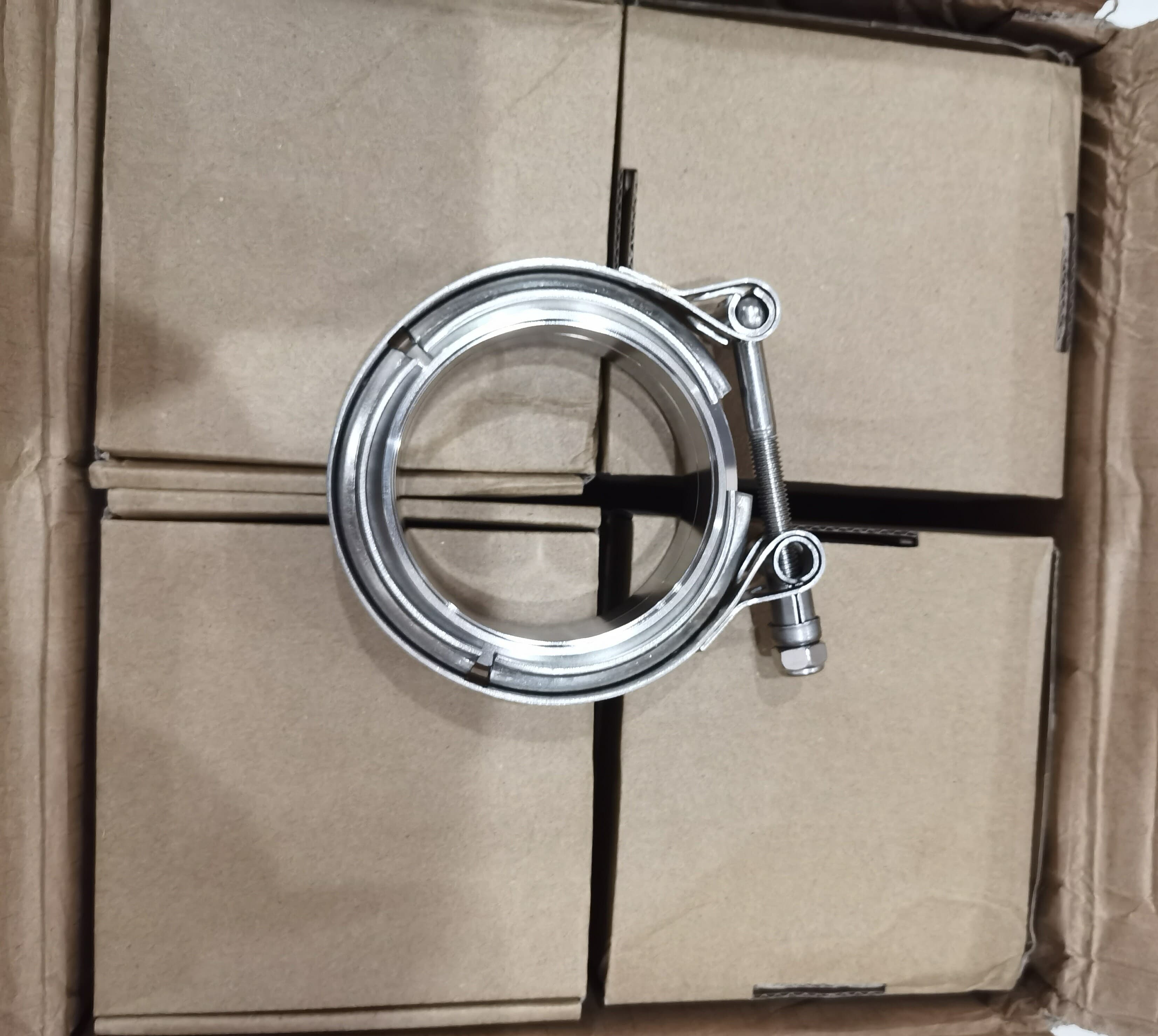

Antes do envio, faremos a verificação do tamanho, da aparência e do aperto da estrutura para cada lote. Tipo normal, tipo polido, tipo de liberação rápida e tipos com flange terão diferentes métodos de embalagem. Normalmente, os tamanhos pequenos embalam várias peças em uma caixa, enquanto os tamanhos grandes têm mais peso, portanto a quantidade de embalagem é menor. O volume de diferentes tamanhos também muda, e você pode consultar os seguintes dados de quantidade de embalagem e volume de caixa única.
Por exemplo, tamanho 2,0 '(largura e espessura da banda 19 * 1,0), o peso normal é 138 g, a versão de liberação rápida é de cerca de 161 g e o peso do flange é de cerca de 246 g. Para o tamanho 2,5', a largura e a espessura da banda ainda são 191,0, o peso normal é de cerca de 158 g, a liberação rápida é de 181 g, o peso do flange é de 302 g. A pinça de TV entre esses dois tamanhos pode embalar cerca de 90 peças em uma caixa, e o volume da pinça única é 37*37*25 cm, cerca de 0,0342 m³.
O tamanho 3,0' usa largura e espessura de banda 22*1,0, peso normal 237 g, liberação rápida 263 g, flange 347 g. 3' é um dos tamanhos mais comuns em sistemas de exaustão, o volume da braçadeira única é 47*33*28 cm, cerca de 0,0434 m³, e a embalagem usual é de 60 peças por caixa.
Tamanho maior, como 5,0 ', usa largura e espessura de banda de 22 * 1,0, o peso único é de cerca de 327 g (normal) e 347 g (liberação rápida), o peso do flange é de 560 g. As braçadeiras de banda V de grande diâmetro são geralmente para escapamento de caminhão ou tubos industriais, e como o volume é grande, a quantidade de embalagem é de cerca de 50 peças/caixa para evitar caixa única muito pesada. O volume da braçadeira é de 44 * 33 * 36 cm, cerca de 0,0522 m³.
Claro, não importa se você escolhe com flange ou sem flange, superfície polida ou normal, estrutura padrão ou estrutura de liberação rápida, podemos ajustar o método de embalagem de acordo com as necessidades do seu projeto. Na entrega internacional, uma quantidade razoável de embalagem pode evitar a deformação da braçadeira e também reduzir o custo de envio. Se você tiver seu próprio tamanho de embalagem ou especificação de palete, pode nos informar e seguiremos seu tamanho para verificar e preparar a embalagem.
Braçadeira de banda V personalizada

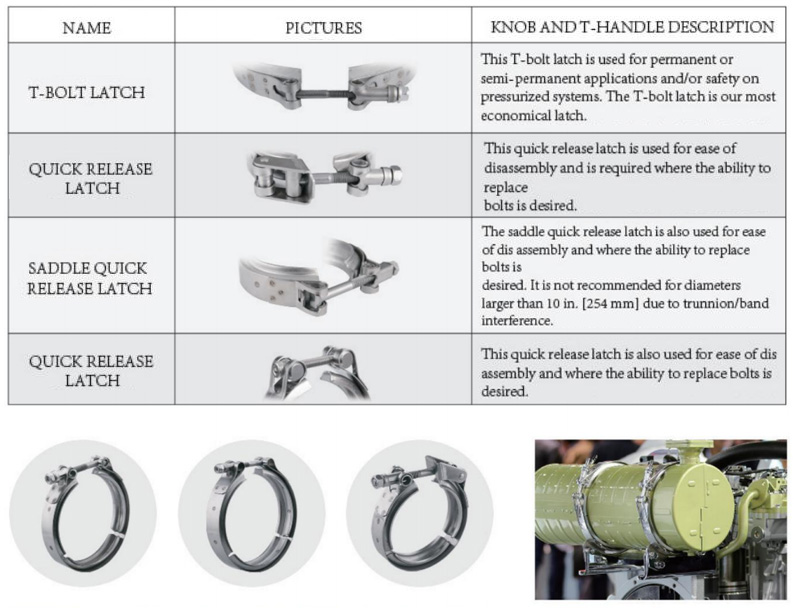

Se a estrutura do seu equipamento for especial ou o ambiente de uso tiver requisitos extras, você pode considerar a personalização. Você pode ajustar a largura e a espessura da banda, o ângulo V e a profundidade, o material do parafuso e se deseja fazer uma estrutura de liberação rápida. Se precisar de manutenção regular durante o uso, você pode ajustar a posição do parafuso para facilitar a desmontagem. Em algumas situações de espaço limitado, também podemos fabricar braçadeiras com formatos especiais, e esse tipo de exigência não é raro na indústria de fabricação de equipamentos.
Final
Ao iniciar sua próxima compra ou escolher um grampo de banda V adequado para seu projeto, você poderá verificar novamente o tamanho, tolerância, estrutura do flange e compatibilidade de ranhura. Se ainda não conseguir confirmar qual tamanho escolher, podemos ajudá-lo a verificar a melhor combinação de acordo com suas condições de trabalho e desenhos.
Se você quiser confirmar a qualidade primeiro, podemos fornecer amostras para pedidos em grandes quantidades e você pode testar o efeito de encaixe e aperto durante a fase de instalação de teste. Para método de embalagem, volume de carga, MOQ ou outros requisitos, você também pode nos informar a qualquer momento, e lhe daremos um plano mais específico de acordo com sua programação.
Se você precisar de braçadeiras de banda V confiáveis para o seu projeto, entre em contato conosco.
