Introdução
No mundo da engenharia automotiva, proteger os tubos de escape e as conexões do turbocompressor requer não apenas confiabilidade, mas também eficiência. É aqui que os grampos da banda em V se destacam. Ao contrário dos flanges tradicionais que dependem de vários parafusos, um único grampo de banda em V garante um selo forte de 360 graus enquanto simplifica a instalação.
Para oficinas de reparo, distribuidores e gerentes de compras, entender como esses grampos funcionam, como dimensioná-los corretamente e como instalá-los pode economizar tempo, reduzir custos e melhorar a confiabilidade a longo prazo.

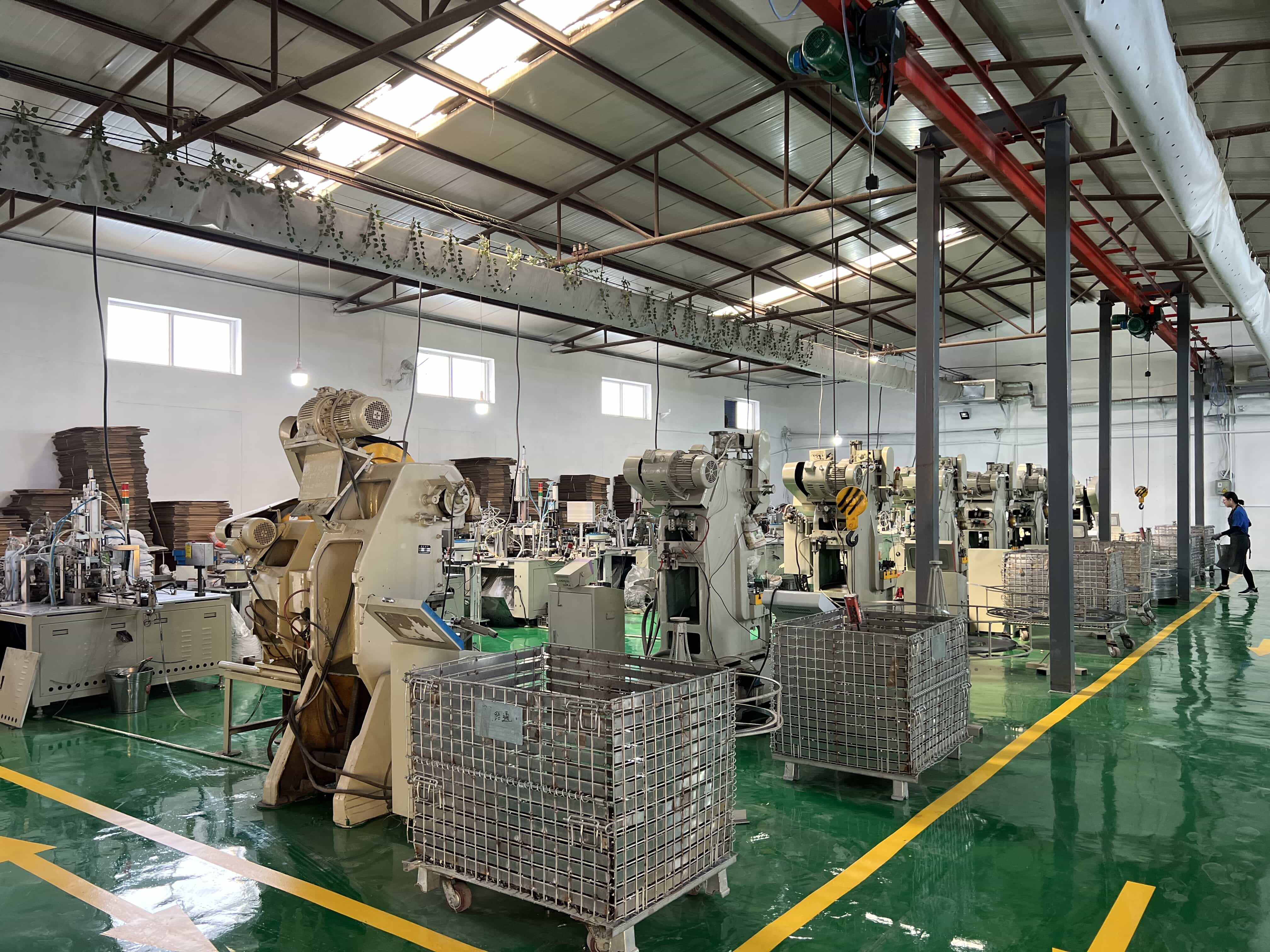

Como uma fábrica que produz mais de 8 milhões de grampos por mês, com recursos OEM e ODM, vimos em primeira mão como a escolha correta dos grampos V-Band pode afetar tudo, desde a durabilidade até a velocidade de montagem.
Como os grampos da banda em V funcionam?
Basicamente, os grampos V-Band baseiam-se em um princípio simples, mas inteligente. Imagine dois tubos unidos por flanges macho e fêmea especialmente projetados. Em vez de aparafusar em todo o perímetro, uma única braçadeira com uma faixa em forma de V envolve a junta. Quando o parafuso T é apertado, a ranhura em forma de V une os flanges firmemente, criando uma pressão radial uniforme.
Pense nisso como segurar duas canecas de café prensadas com a borda a borracha com um elástico forte. A tensão circular os impede de se separar, mas no caso das bandas V, a banda de aço pode suportar calor extremo (até 870 ° C com aço inoxidável 304/321) e vibrações de motores que funcionam a milhares de rpm.
É por isso que os grampos de escapamento V-Band são a solução ideal para motores turboalimentados, configurações de corrida e aplicações diesel pesadas.
Como medir e selecionar o grampo direito da banda em V
Uma das perguntas mais comuns é: “Como você mede uma pinça V-Band?” A resposta é mais simples do que o esperado. Sempre meça o diâmetro externo (DE) do tubo que a braçadeira irá fixar. Não meça a espessura do flange em si, pois isso pode levar a uma seleção errada.

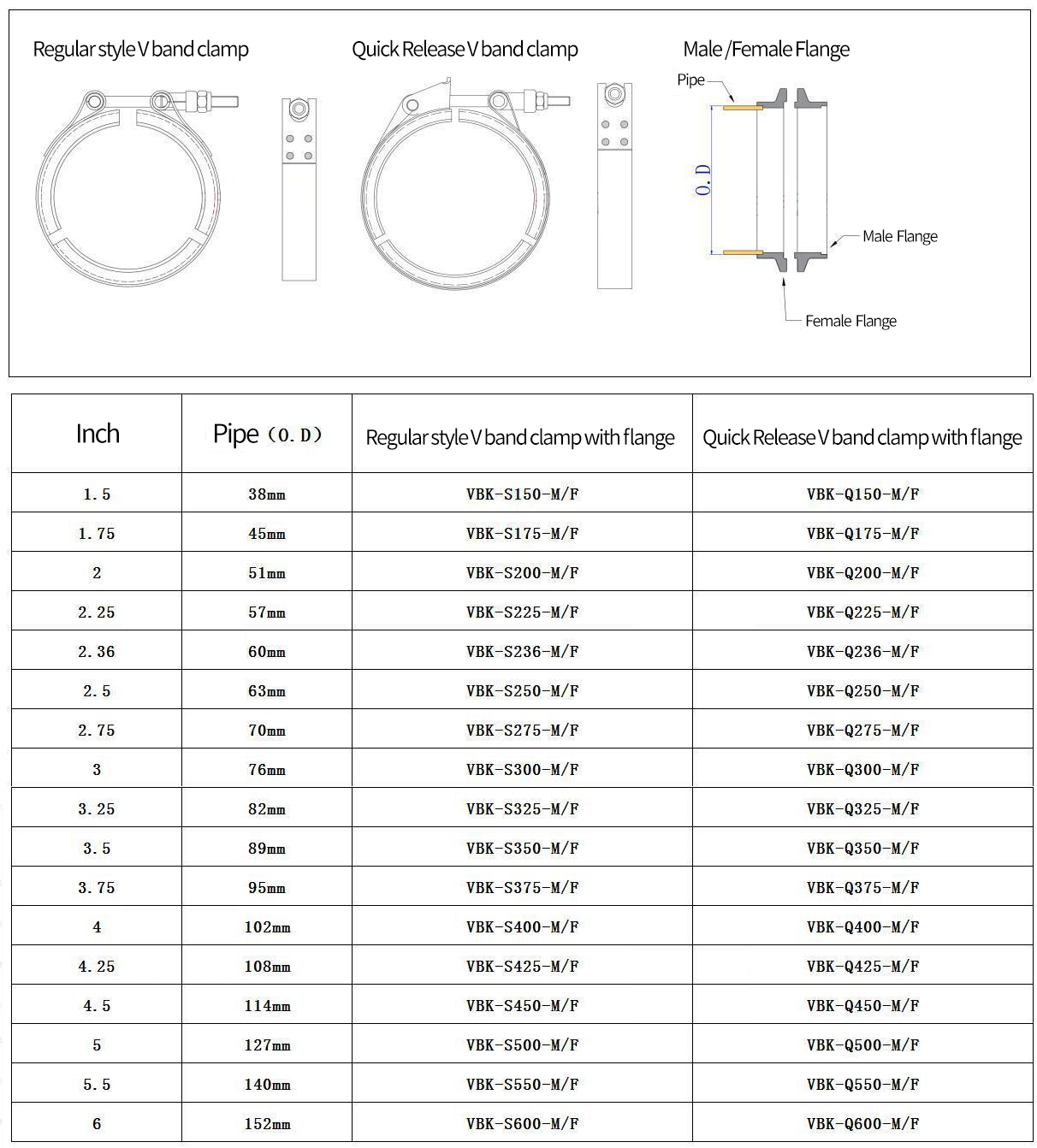

Por exemplo, um tubo com diâmetro externo de 63 mm (2,5') requer uma braçadeira projetada para esse diâmetro, como nosso modelo VBK-S250-M/F (estilo regular) ou VBK-Q250-M/F (liberação rápida). Para aplicações maiores, como caminhões pesados ou sistemas de exaustão personalizados, os tamanhos estendem-se até 152 mm (6').
A escolha entre grampos V-Band de estilo regular e de liberação rápida depende do cenário de uso. As braçadeiras regulares são econômicas e oferecem excelente resistência à vedação, enquanto as versões de liberação rápida permitem desmontagem rápida – valiosas para equipes de automobilismo ou oficinas que realizam modificações frequentes.
Processo de instalação e torque de aperto
A instalação de um grampo de banda em V é direta, mas a precisão é importante. Primeiro, alinhe os flanges masculinos e femininos com cuidado. Qualquer desalinhamento comprometerá o selo. Em seguida, deslize o grampo da banda em V sobre a junta. Aperte o Bolt T gradualmente e uniformemente, garantindo os assentos de grampo totalmente nas ranhuras do flange.
Quanto à quão apertados os grampos de banda em V devem ser, a prática da indústria oferece diretrizes claras.
Para um parafuso M8, o torque deve estar em torno de 8–12 N·m.
Para um parafuso M10, a faixa recomendada é de 15–18 N·m.
Excesso de aperto pode deformar o flange ou tirar os fios, enquanto o comperto pode causar vazamentos sob pressão.
Para visualizar isso, pense em apertar a tampa em uma panela de pressão. Se você deixar muito solto, o vapor escapa; Se você exagerar, corre o risco de danificar o selo. Exploscar o equilíbrio certo é fundamental.
Os grampos da banda em V precisam de juntas?
Um equívoco comum é que os grampos V-Band precisam de juntas. Na realidade, para a maioria das aplicações, isso não acontece. Os flanges macho e fêmea usinados com precisão criam uma vedação confiável de metal com metal.
No entanto, em alguns cenários extremos-como sistemas turbo de alto aumento ou equipamentos industriais que manuseam gases corrosivos-uma junta secundária pode ser usada. Eles geralmente são feitos de materiais de metal de grafite ou reforçado para melhorar a vedação.
Para sistemas de escape automotivo padrão, um grampo de banda em V instalado corretamente é suficiente.
Aplicações em sistemas de escape automotivo

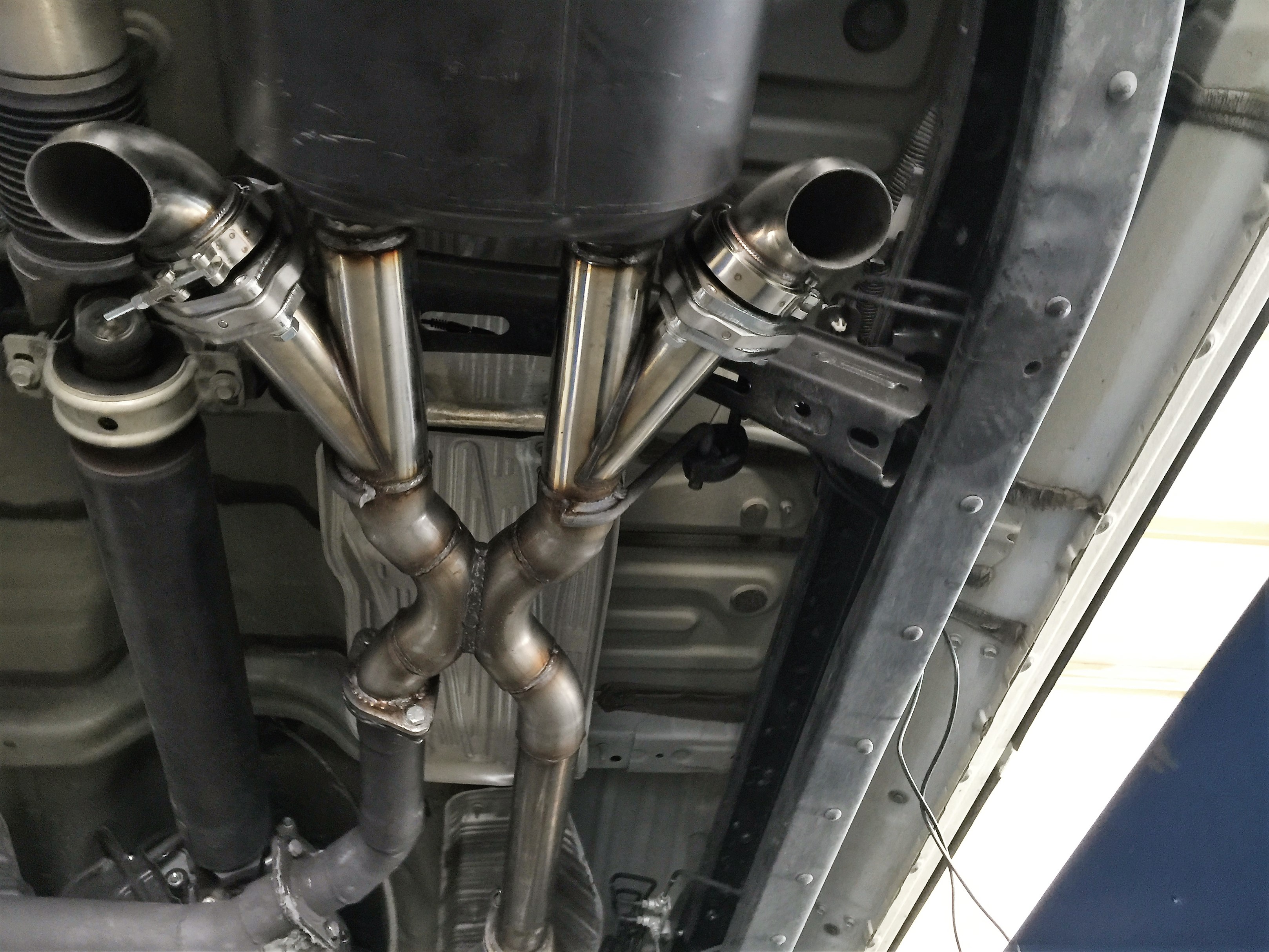

Os grampos da banda em V são amplamente utilizados nos campos automotivos e industriais. Nos carros de desempenho, eles conectam turbocompressores a tubos de rebaixamento, permitindo manutenção rápida durante as corridas. Nos caminhões a diesel, eles fornecem vedação confiável, apesar das vibrações do motor e do ciclismo térmico.
Além dos veículos, eles também são encontrados em linhas de processamento de alimentos e tubulações de produtos químicos, onde a rápida desmontagem e remontagem são críticas.
Para compradores que compram diretamente das fábricas, oferecemos braçadeiras de exaustão de banda V OEM e ODM. Se você precisa de tamanhos personalizados, marca com o logotipo da sua empresa ou tipos específicos de aço inoxidável, nossa equipe de engenharia oferece suporte a soluções personalizadas.
Perguntas frequentes: perguntas comuns sobre grampos de banda em V
Como remover um grampo de banda em V?
Afrouxe ligeiramente o bolt T. Se a articulação for sensível, aplique óleo penetrante e toque suavemente com um martelo de borracha. Evite prender agressivos com ferramentas de metal, o que pode danificar o flange.
Como usar um grampo de banda em V corretamente?
Sempre verifique se os flanges estão limpos e livres de detritos antes da montagem. Aplique torque uniforme ao apertar e verifique novamente após o primeiro ciclo de calor, pois a expansão e a contração do metal podem afrouxar a junta.
Quais materiais estão disponíveis?

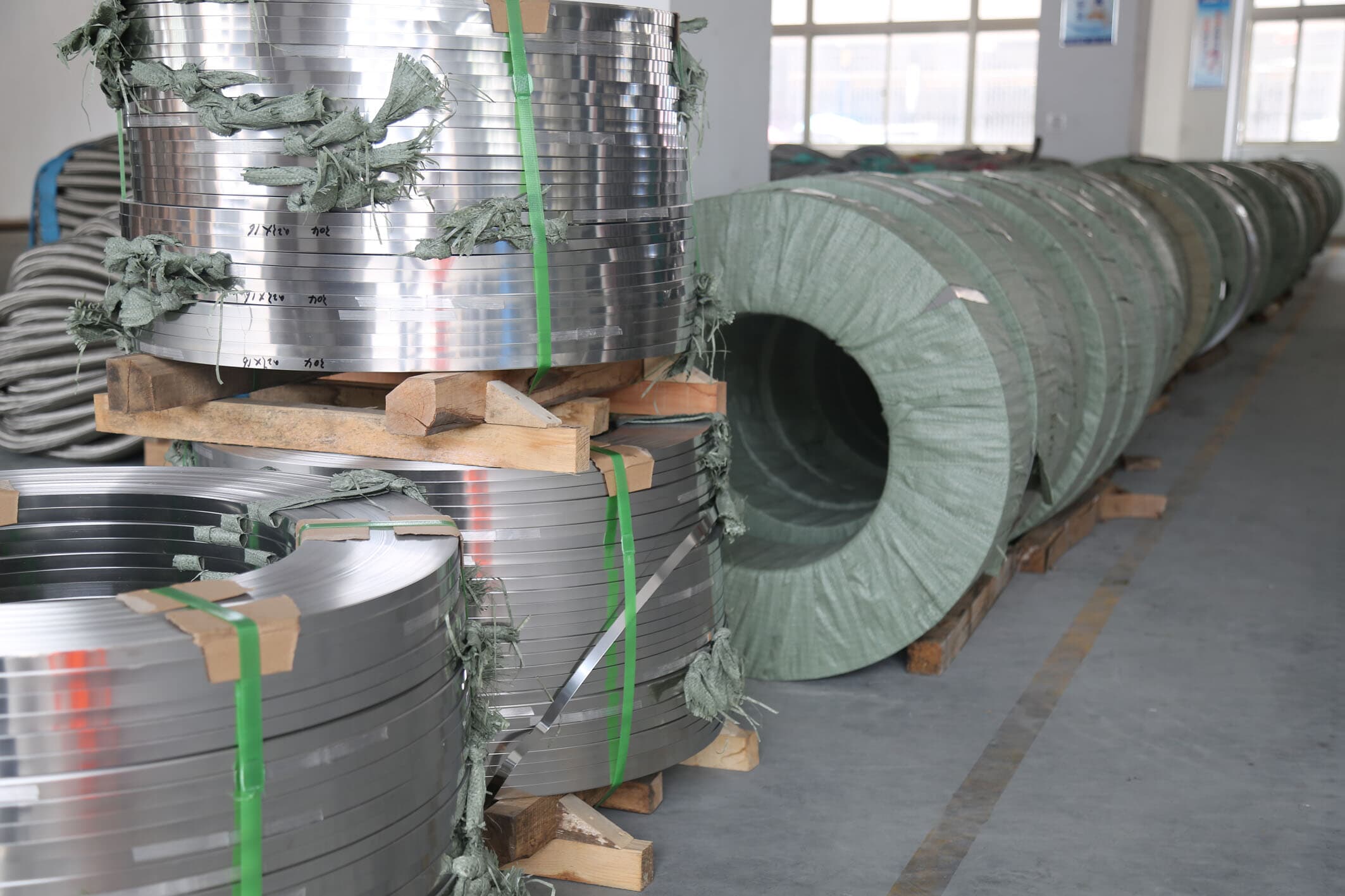

Fabricamos braçadeiras V-Band em aço inoxidável 304, 321 e 409. Cada classe possui propriedades únicas:
304 oferece forte resistência à corrosão.
321 lida com temperaturas mais altas.
409 é econômico para aplicações OEM de grande volume.
Conclusão e chamada à ação
Desde a compreensão de como funcionam os grampos V-Band até o domínio de sua instalação e dimensionamento, fica claro que esses componentes são indispensáveis na moderna engenharia de escapamento. Sua combinação de simplicidade, resistência e adaptabilidade os torna superiores às soluções tradicionais de flange.
Se você é um workshop, distribuidor ou comprador de OEM que busca grampos de alta qualidade e personalizáveis, convidamos você a explorar nossos grampos de banda em V , aprender mais sobre nossa fábrica ou entrar em contato com nossa equipe de vendas para discutir ordens em massa e projetos personalizados.
Com nossa capacidade mensal de 8 milhões de peças, controle de qualidade robusto e suporte OEM/ODM, temos o compromisso de ser seu parceiro confiável em componentes de sistemas de exaustão.
