Introdução
Você já se perguntou como grandes sistemas industriais lidam com movimentos constantes e mudanças de temperatura sem quebrar? A resposta está nas juntas de dilatação . Esses componentes críticos ajudam os sistemas industriais a absorver expansão térmica, vibrações e estresse mecânico, garantindo uma operação suave e eficiente.
Neste artigo, exploraremos o papel essencial das juntas de dilatação em sistemas industriais, seus diferentes tipos e por que são vitais para evitar falhas dispendiosas em sistemas. Você aprenderá como as juntas de expansão protegem sistemas de tubulação e máquinas, contribuindo para sua longevidade e desempenho.
Compreendendo as juntas de expansão: definição e função
Definição e Função Central
Uma junta de expansão é um componente flexível e projetado colocado em sistemas de tubulação para absorver movimentos e evitar danos causados por flutuações de temperatura, vibrações e desalinhamentos. Permite ajustes de expansão, contração e alinhamento, garantindo um fluxo contínuo de materiais sem comprometer a integridade estrutural de tubulações ou máquinas. Esses componentes são projetados para lidar com tensões dinâmicas, o que os torna indispensáveis na prevenção de falhas que poderiam prejudicar o desempenho do sistema.
Tipos de juntas de dilatação
As juntas de expansão vêm em vários tipos, cada uma projetada para aplicações industriais específicas. Aqui estão alguns dos tipos mais comuns usados em vários setores:

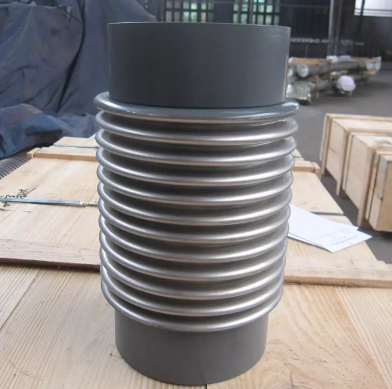

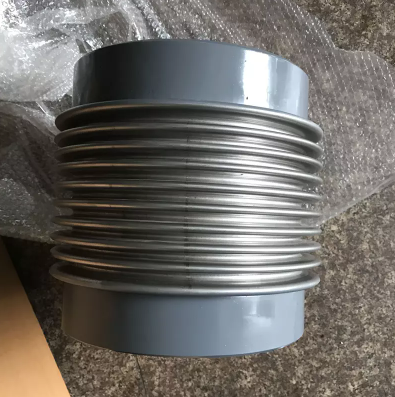

Juntas de Expansão Metálicas : Essas juntas são ideais para ambientes de alta pressão e alta temperatura, como refinarias de petróleo, usinas de energia e aplicações industriais pesadas. O fole metálico flexível nessas juntas absorve grandes quantidades de expansão e contração térmica, ao mesmo tempo que resiste a altas mudanças de pressão e temperatura.
Juntas de expansão de borracha : normalmente são usadas em sistemas HVAC, estações de tratamento de água e outras aplicações que exigem absorção de vibração e redução de ruído. A borracha é conhecida por sua flexibilidade e capacidade de suportar mudanças de pressão e temperatura, tornando-a uma excelente escolha para sistemas propensos a movimentos ou mudanças constantes.
Juntas de expansão de tecido : Perfeitas para sistemas de baixa pressão e alta temperatura, como turbinas a gás, as juntas de expansão de tecido são feitas de materiais têxteis duráveis que podem suportar movimentos significativos sem comprometer a integridade. Eles são frequentemente usados em ambientes onde a flexibilidade e a resistência ao calor são fundamentais.
Juntas de Expansão PTFE : Feitas de politetrafluoretileno, essas juntas são altamente resistentes a produtos químicos e são amplamente utilizadas em plantas de processamento químico onde materiais corrosivos são comuns. As juntas de expansão de PTFE oferecem desempenho excepcional em ambientes onde outros materiais se degradariam rapidamente.
| Tipo de junta de expansão | Casos de uso ideais | Materiais principais | Aplicações típicas |
| Juntas de Dilatação Metálicas | Ambientes de alta pressão e alta temperatura | Aço inoxidável, Liga | Refinarias de petróleo, Usinas de energia |
| Juntas de Expansão de Borracha | Absorção de vibração e ruído, pressão moderada | Borracha | Sistemas HVAC, estações de tratamento de água |
| Juntas de Expansão de Tecido | Sistemas de baixa pressão e alta temperatura | Têxteis duráveis | Turbinas a gás, ambientes de alto calor |
| Juntas de Expansão PTFE | Resistência química, ambientes corrosivos | PTFE (politetrafluoretileno) | Plantas de processamento químico |
Materiais Utilizados em Juntas de Expansão
Os materiais utilizados nas juntas de dilatação determinam sua durabilidade, flexibilidade e adequação a ambientes específicos. Os materiais comuns incluem:
Borracha : Conhecida por sua flexibilidade e capacidade de absorver vibrações, tornando-a ideal para sistemas HVAC e estações de tratamento de água.
Aço Inoxidável : Oferece resistência e resistência à corrosão em ambientes de alta temperatura, garantindo confiabilidade em indústrias como geração de energia e petróleo e gás.
PTFE : Oferece excepcional resistência química e é usado em ambientes altamente corrosivos, como fábricas de processamento químico e instalações de tratamento de resíduos.
| Flexibilidade | do material | Resistência à temperatura | Resistência química | Aplicações comuns |
| Borracha | Alto | Moderado | Moderado | HVAC, Tratamento de água |
| Aço inoxidável | Moderado | Alto | Baixo | Geração de energia, Petróleo e Gás |
| PTFE | Baixo | Alto | Muito alto | Processamento químico, Tratamento de resíduos |
Como as juntas de expansão absorvem o movimento e protegem os sistemas industriais
Absorvendo Expansão e Contração Térmica
Uma das funções mais importantes das juntas de dilatação é acomodar o movimento térmico nos tubos causado pelas flutuações de temperatura. À medida que os materiais aquecem, eles se expandem e, à medida que esfriam, contraem-se. Sem juntas de dilatação, os tubos estariam sujeitos a pressão excessiva, provocando potenciais fugas ou rupturas. As juntas de dilatação absorvem esse movimento, evitando tensões e danos às tubulações. Ao fornecer um espaço flexível para expansão e contração, essas juntas minimizam efetivamente o risco de danos a componentes críticos em sistemas de tubulação.
Compensando vibrações e desalinhamentos
Em sistemas industriais, as vibrações são comuns devido a operações mecânicas ou forças externas. Essas vibrações podem causar desgaste significativo em tubos, juntas e máquinas. As juntas de dilatação ajudam a absorver essas vibrações, garantindo operações mais suaves e evitando danos ao sistema. Eles também acomodam quaisquer desalinhamentos que ocorram durante a operação do sistema, garantindo que os tubos permaneçam devidamente alinhados. Esta compensação ajuda a reduzir o estresse desnecessário no sistema e prolonga a vida útil do equipamento.
Mantendo a integridade do sistema sob alta pressão e temperatura
Ambientes de alta pressão, como usinas de energia ou instalações de processamento químico, exercem pressão significativa sobre as tubulações. As juntas de expansão, especialmente as metálicas e de PTFE, são projetadas para suportar essas condições adversas, mantendo a integridade do sistema. A sua flexibilidade permite-lhes absorver o movimento e a expansão térmica que normalmente ocorrem sob tais condições extremas, garantindo que o sistema continua a funcionar sem problemas, sem risco de danos causados por pressão excessiva ou flutuações de temperatura.
Principais aplicações industriais de juntas de dilatação em vários setores
As juntas de expansão são usadas em muitas indústrias para melhorar o desempenho do sistema, reduzir o desgaste e garantir a eficiência operacional. Vejamos algumas das aplicações críticas em vários setores:
Sistemas de geração de energia
As juntas de expansão desempenham um papel fundamental em centrais eléctricas, particularmente em turbinas a vapor e a gás, onde as altas temperaturas provocam uma expansão térmica significativa. Essas juntas ajudam a gerenciar esses movimentos e a evitar possíveis danos aos sistemas de tubulação que transportam fluidos quentes. Sem juntas de dilatação, os tubos correriam o risco de empenar ou rachar, levando a reparações dispendiosas e ao encerramento do sistema.
Plantas de processamento químico
Nas fábricas de produtos químicos, as juntas de dilatação são essenciais para lidar com fluidos corrosivos e temperaturas extremas. As juntas de dilatação de PTFE são particularmente úteis em tais ambientes, oferecendo resistência tanto a produtos químicos como a altas temperaturas, garantindo um fluxo de materiais seguro e eficiente. Estas juntas são frequentemente utilizadas em ambientes altamente corrosivos, onde outros materiais podem falhar devido à degradação.
Sistemas HVAC
Nos sistemas HVAC, as juntas de dilatação ajudam a gerir os movimentos de tubos e dutos, reduzindo o estresse nos componentes e evitando falhas no sistema. Ao absorver vibrações, estas juntas também ajudam a reduzir o ruído, o que é crucial para manter um ambiente de trabalho confortável. Eles também ajudam a acomodar a expansão e a contração dos sistemas de tubulação devido às mudanças de temperatura, garantindo assim o desempenho ideal do sistema HVAC.
Indústria de Petróleo e Gás
No sector do petróleo e do gás, os oleodutos devem suportar altas pressões e temperaturas extremas. As juntas de expansão são essenciais para garantir a integridade das tubulações, evitando vazamentos e reduzindo o risco de falha do sistema sob condições operacionais desafiadoras. Estas juntas proporcionam a flexibilidade necessária para absorver o movimento sem comprometer a resistência da tubulação.
Estações de Tratamento de Água
Nas estações de tratamento de água, as tubulações devem suportar flutuações constantes de pressão devido a mudanças nas vazões e nas condições operacionais. As juntas de expansão ajudam a gerir estas flutuações, evitando tensões no sistema e garantindo um fluxo suave de água através da instalação. Ao reduzir o desgaste dos tubos, as juntas de dilatação prolongam a vida útil do sistema e minimizam o risco de avarias inesperadas.
Para obter informações mais detalhadas sobre o desempenho das juntas de expansão em vários ambientes de tubulações, consulte este artigo.
Principais vantagens do uso de juntas de dilatação em sistemas industriais
Prevenção de falhas e tempo de inatividade do equipamento
As juntas de dilatação são essenciais para prevenir falhas de equipamentos, absorvendo eficazmente as tensões causadas por dilatações térmicas, vibrações e desalinhamentos mecânicos. Esses componentes atuam como amortecedores flexíveis que mitigam as forças exercidas sobre máquinas e tubulações críticas. Ao absorver o impacto das flutuações de temperatura e das forças mecânicas, as juntas de dilatação ajudam a evitar vazamentos, rachaduras ou rupturas que podem levar a reparos dispendiosos e tempo de inatividade. Essa abordagem proativa não apenas garante uma operação contínua e tranquila, mas também protege a integridade de todo o sistema. Por sua vez, as empresas podem evitar paragens inesperadas e custos de reparação de emergência, melhorando, em última análise, a produtividade e a eficiência operacional.
Aumentando a longevidade do sistema
A longevidade dos sistemas industriais depende muito de quão bem eles conseguem gerenciar tensões mecânicas e fatores ambientais, como mudanças de temperatura. As juntas de expansão ajudam a prolongar a vida útil de tubos, máquinas e outros componentes, reduzindo o desgaste causado pelo movimento constante. Essas juntas absorvem expansão térmica, contração e vibrações, evitando estresse excessivo nas peças do sistema que, de outra forma, levaria à fadiga do material. Ao minimizar o esforço mecânico, as juntas de expansão permitem que os sistemas operem em seus níveis máximos de desempenho por longos períodos, o que, por sua vez, reduz a frequência de substituições de sistemas e revisões dispendiosas. Isto significa menores despesas de capital para as empresas e um desempenho do sistema mais confiável e de longo prazo.
Reduzindo custos de manutenção
Um dos benefícios mais significativos das juntas de dilatação é a sua capacidade de reduzir os custos gerais de manutenção. Quando selecionadas corretamente e mantidas regularmente, as juntas de expansão evitam danos dispendiosos que, de outra forma, levariam a reparos ou substituições frequentes de tubos e outros componentes do sistema. Ao atenuar os efeitos da expansão térmica, vibração e desalinhamento, as juntas de expansão ajudam a reduzir a tensão no sistema, tornando-o menos sujeito ao desgaste. Eles ajudam a manter a integridade estrutural do sistema, garantindo que as peças críticas permaneçam intactas e operacionais. Com estresse e desgaste reduzidos, as empresas podem evitar manutenções emergenciais e reparos dispendiosos, resultando em economias significativas ao longo da vida útil do sistema. Além disso, a inspeção e manutenção regulares das juntas de dilatação ajudam a prolongar a sua vida útil, proporcionando ainda mais economia de custos ao diminuir a frequência de substituições.
| Vantagem | Impacto no sistema | Benefício a longo prazo |
| Prevenindo falhas de equipamentos | Reduz o risco de danos e vazamentos | Minimiza o tempo de inatividade e os custos de reparo |
| Aumentando a longevidade do sistema | Prolonga a vida útil de tubos e máquinas | Economiza em custos de reposição |
| Reduzindo custos de manutenção | Reduz a necessidade de reparos de emergência | Reduz o tempo de inatividade inesperado |
Considerações importantes para selecionar a junta de expansão correta
Condições Ambientais (Temperatura, Pressão, Produtos Químicos)
O ambiente em que uma junta de dilatação será utilizada influencia muito a seleção do material e do projeto. Por exemplo, os sistemas de alta pressão podem exigir juntas de expansão metálicas, enquanto as fábricas de produtos químicos podem beneficiar de juntas à base de PTFE pela sua resistência química. Compreender as condições operacionais é essencial para escolher o tipo certo de junta de expansão que funcionará de forma confiável em circunstâncias específicas.
Requisitos de movimento e alinhamento
A quantidade de movimento esperada no sistema é crucial ao selecionar uma junta de expansão. As juntas devem ser capazes de acomodar o tipo específico de movimento – seja expansão térmica, vibrações ou desalinhamento – sem comprometer a integridade do sistema. Articulações adequadamente dimensionadas e projetadas absorverão efetivamente esses movimentos, garantindo que o sistema funcione sem problemas.
Necessidades Específicas da Aplicação (Vibração, Ruído, Vedação)
Dependendo da aplicação, as juntas de dilatação podem necessitar de recursos adicionais. Por exemplo, alguns sistemas podem exigir juntas que reduzam o ruído ou forneçam vedação eficaz para evitar vazamentos. É importante considerar estas necessidades ao selecionar o tipo de junta apropriado. Por exemplo, juntas de borracha com amortecimento de ruído podem ser mais adequadas para sistemas HVAC, enquanto juntas metálicas de alta temperatura são ideais para usinas de geração de energia.
Melhores Práticas para Manutenção e Inspeção de Juntas de Expansão
Inspeções de rotina e substituições oportunas
Inspeções regulares são essenciais para garantir que as juntas de dilatação continuem a funcionar conforme pretendido. A substituição oportuna de juntas danificadas ou desgastadas ajuda a evitar falhas inesperadas que podem interromper as operações. As inspeções devem se concentrar na identificação de sinais de desgaste, como rachaduras, descoloração ou vazamento.
Sinais de desgaste
Os primeiros sinais de desgaste, como rachaduras, descoloração ou vazamentos, indicam que a junta de expansão pode precisar ser substituída. A inspeção regular das juntas pode ajudar a identificar esses problemas antes que causem falhas no sistema. Ações oportunas podem evitar reparos de emergência dispendiosos e tempos de inatividade prolongados.
| Sinal de desgaste | O que indica | Ação necessária |
| Rachaduras | Possível fadiga do material ou superexposição | Substitua a junta |
| Descoloração (clareamento) | Potenciais pontos de acesso ou danos químicos | Inspecione quanto a danos |
| Vazamentos | Falha na vedação ou degradação do material | Substitua imediatamente |
| Tecido exposto | Possível desgaste devido a vibrações ou calor | Inspecione a integridade estrutural |
Manutenção proativa para evitar reparos dispendiosos
A substituição proativa das juntas de expansão desgastadas durante o tempo de inatividade programado ajuda a evitar reparos de emergência e reduz os custos gerais de manutenção. O planejamento da manutenção regular garante que os sistemas permaneçam operacionais e eficientes. Ao abordar os problemas antecipadamente, as empresas podem evitar os custos significativos associados a falhas não planeadas do sistema.
Conclusão
As juntas de dilatação são essenciais para manter a segurança, a eficiência e a longevidade dos sistemas industriais. Eles absorvem movimentos, evitam danos e reduzem o estresse em tubulações e máquinas, garantindo operações suaves. A seleção, instalação e manutenção adequadas são essenciais para evitar reparos dispendiosos e minimizar o tempo de inatividade. Com os devidos cuidados, as juntas de dilatação proporcionam benefícios significativos em eficiência operacional e economia de custos. A YDCT oferece soluções inovadoras que melhoram a longevidade e o desempenho do sistema, garantindo que suas operações ocorram de maneira suave e eficiente. Seus produtos são projetados para oferecer valor excepcional, atendendo às necessidades exclusivas dos sistemas industriais.
Perguntas frequentes
P: O que é uma junta de dilatação e por que ela é importante?
R: Uma junta de expansão é um componente flexível usado em sistemas de tubulação para absorver expansão térmica, vibrações e desalinhamento. Ajuda a prevenir danos, vazamentos e falhas no sistema, garantindo a longevidade e a eficiência dos sistemas industriais.
P: Como as juntas de dilatação absorvem o movimento?
R: As juntas de expansão acomodam expansão térmica, contração e vibrações, permitindo que tubos e máquinas se movam sem causar tensão ou danos. Isto ajuda a manter a integridade do sistema, especialmente em ambientes de alta pressão ou alta temperatura.
P: Por que os sistemas industriais precisam de juntas de dilatação?
R: Os sistemas industriais experimentam movimento constante devido a flutuações de temperatura, estresse mecânico e vibrações. As juntas de dilatação são essenciais para absorver essas forças, evitando trincas, vazamentos e falhas do sistema, prolongando assim a vida útil do sistema.
P: Quais são os benefícios do uso de juntas de dilatação?
R: As juntas de expansão oferecem benefícios importantes, como prevenção de falhas do equipamento, redução de custos de manutenção, aumento da longevidade do sistema e minimização do tempo de inatividade. Eles ajudam a manter o bom funcionamento, absorvendo o estresse e o movimento.
P: Como escolho a junta de expansão certa para o meu sistema?
R: A seleção depende de fatores como temperatura, pressão, exposição química e tipo de movimento no seu sistema. A adequação adequada do tipo de junta a essas condições garante ótimo desempenho e longevidade do sistema.
