Como escolher um cotovelo adequado

A importância de escolher os tubos de cotovelo adequados

• Evite reparos caros: os cotovelos errados levam a vazamentos, corrosão ou bloqueios.

• Otimize a eficiência do fluxo: os ângulos adequados e os raios reduzem a resistência ao fluido.

• Garanta a segurança do sistema: o material correspondente ao tipo de fluido impede riscos.

• Prolongar a vida útil do sistema: os materiais duráveis ​​suportam ambientes severos.

Para evitar efetivamente riscos potenciais de segurança e eliminar custos adicionais desnecessários, a seleção de acessórios de cotovelo adequados é sem dúvida de grande importância. No entanto, apesar de sua aparência simples e comum, os acessórios de cotovelo ocultam princípios técnicos intrincados por trás deles. Seja para consumidores comuns ou compradores profissionais, ao comprar acessórios de cotovelo, eles geralmente enfrentam muitas dúvidas e desafios. Em seguida, apresentarei a você os acessórios do cotovelo e fornecerei algumas sugestões de referência para selecionar as apropriadas.

O conhecimento básico dos cotovelos

são acessórios para tubos com ângulos de flexão arbitrários e diversas configurações, incluindo tubos de cotovelo de vários ângulos, tubos em forma de U, dobras de retorno e tubos de cotovelo de arco. Eles são usados ​​quando as rotas de pipeline precisam fazer curvas. Com referência a este diagrama,
' r ' indica o raio de flexão do tubo do cotovelo, que é o raio do arco central do cotovelo.

Um 'r ' maior resulta em uma seção curva maior da tubulação e uma curva mais suave. Um 'r ' menor leva a uma seção curva menor e uma curva mais nítida. Sob o padrão 3A, '1.5D ' é o raio longo e '1.0d ' é o raio curto. A diferença entre eles está em seus valores de raio de flexão. 'D ' representa o diâmetro externo do cotovelo. '1.5d ' significa que o raio de flexão é 1,5 vezes o diâmetro externo do cotovelo. '1.0d ' significa que o raio de flexão é igual ao diâmetro externo do cotovelo.

Em seguida, classificamos os tipos de tubos de cotovelo de acordo com seus materiais e entendemos suas características:

• Cotovelos de aço inoxidável: principalmente feitos de aço inoxidável 304 e 316L, com alta resistência e força de corrosão.

• Cotovelos de aço carbono: econômico e fácil de soldar.

• Cotovelos de plástico: leves, resistentes a congelar e rachaduras e têm um bom isolamento.

• FRP (plástico reforçado com fibra de vidro) cotovelos: resistente à corrosão, isolante e resistente ao envelhecimento.

Vários fatores -chave para escolher o cotovelo adequado

1. Esclarecer cenários de aplicação

Cenários de vida cotidiana: Por exemplo, para a drenagem e ventilação doméstica, os cotovelos plásticos leves e fáceis de instalar são preferidos, pois são de baixo custo e resistentes ao rachaduras de geada.

Cenários industriais: por exemplo, na indústria química e na energia, os cotovelos de aço inoxidável ou FRP são selecionados de acordo com a corrosividade, temperatura e pressão do fluido para garantir a resistência à corrosão e a resistência à pressão.

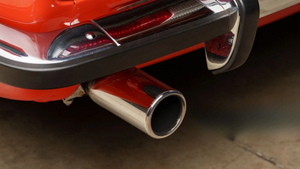

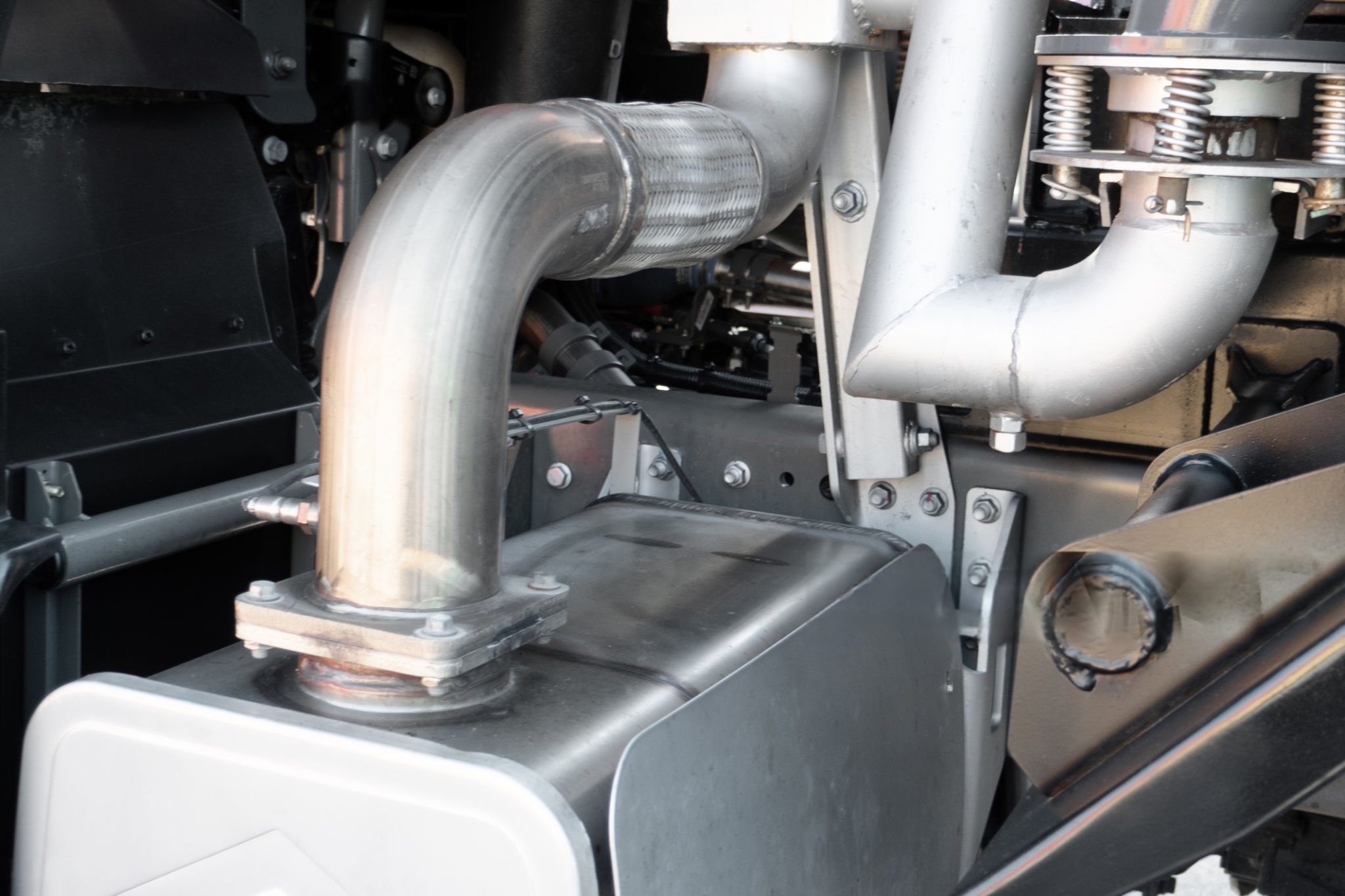

Cenários automotivos/mecânicos: se forem necessários layout compacto e alta resistência à temperatura, os cotovelos de aço carbono curto ou os cotovelos de aço inoxidável de ângulo personalizado estiverem disponíveis.

2. Determine o ângulo do cotovelo e o design do raio

• Seleção de ângulo padrão

90 ° Casos: Ideal para giro em ângulo reto em espaços com amplo espaço, como layouts de oleodutos industriais nas fábricas.

45 ° Casos: usados ​​para ajustes de direção de fluxo suave para reduzir o impacto do fluido, por exemplo, em sistemas de refrigeração automotiva.

180 ° Roletes: Ative as inversões de U para economizar espaço, comumente encontrado nos sistemas de circulação de água da caldeira.

• Ângulos não padrão personalizados ambientes complexos

Para navegar os obstáculos entre o equipamento, os ângulos personalizados (por exemplo, 30 °, 60 °) podem otimizar a utilização do espaço.

Princípios de design do raio

Raio longo (r = 1,5d): minimiza a resistência dos fluidos, adequada para sistemas de alta velocidade e fluxo de grande porte (por exemplo, tubulações de gás natural), reduzindo a perda de pressão em ~ 30%.

Raio curto (r = 1d): ocupa menos espaço, ideal para instalações restritas (por exemplo, pipelines de navio), embora a perda de pressão possa aumentar.

3. Equilíbrio entre custo e desempenho a longo prazo

Custos de curto prazo: quando o orçamento for limitado, priorize os tubos de cotovelo de aço carbono ou 201 tubos de cotovelo de aço inoxidável para atender aos requisitos funcionais básicos.

Custos de longo prazo: Para aplicações com requisitos de alta qualidade, como oleodutos industriais que operam 24 horas por dia, 7 dias por semana, investem em 316L de aço inoxidável ou tubos de cotovelo FRP para reduzir a frequência de manutenção e as perdas de tempo de inatividade.

De qualquer forma, é crucial ter em mente que materiais inferiores podem levar a vazamentos e corrosão, e os custos ocultos, como os desligamentos de manutenção e produção, podem exceder em muito a economia de custos iniciais. Portanto, é necessário equilibrar a relação entre custo e qualidade e selecionar com flexibilidade tubos de cotovelo feitos de diferentes materiais e processos em diferentes cenários para obter a maior taxa de custo-desempenho.

Conclusão

O acima analisa sistematicamente os pontos-chave para a seleção de tubos de cotovelo de dimensões, como cenários de aplicação, design de especificação e saldo de desempenho de custo. Um tubo de cotovelo adequado requer consideração abrangente de vários fatores, incluindo o ambiente de uso, as especificações dimensionais, as características do material e as restrições orçamentárias. Além disso, a escolha de um fornecedor de alta qualidade é um fator crítico para garantir a qualidade e o serviço do produto.
