Nos setores automotivo e industrial, os grampos de mangueira podem parecer componentes menores, mas desempenham um papel crítico na obtenção de mangueiras, tubos e acessórios para evitar vazamentos, desconexões e até falhas do sistema. Em nossa instalação de fabricação, geralmente encontramos clientes que subestimam a importância de selecionar o grampo certo para sua aplicação - até surgirem problemas de desempenho. Este artigo tem como objetivo orientar os compradores, engenheiros e profissionais de manutenção B2B através da seleção e instalação de grampos de mangueira, usando idéias práticas de cenários do mundo real.
O papel dos grampos de mangueira em aplicações automotivas
Os grampos de mangueira são usados para prender e selar as conexões entre materiais macios e rígidos, particularmente em sistemas de escape automotivo , linhas de combustível, sistemas de refrigeração e conjuntos de arnês. Um grampo confiável garante o desempenho de vedação a longo prazo sob vibração, flutuações de temperatura e exposição a produtos químicos ou umidade.
Os tipos comuns incluem:

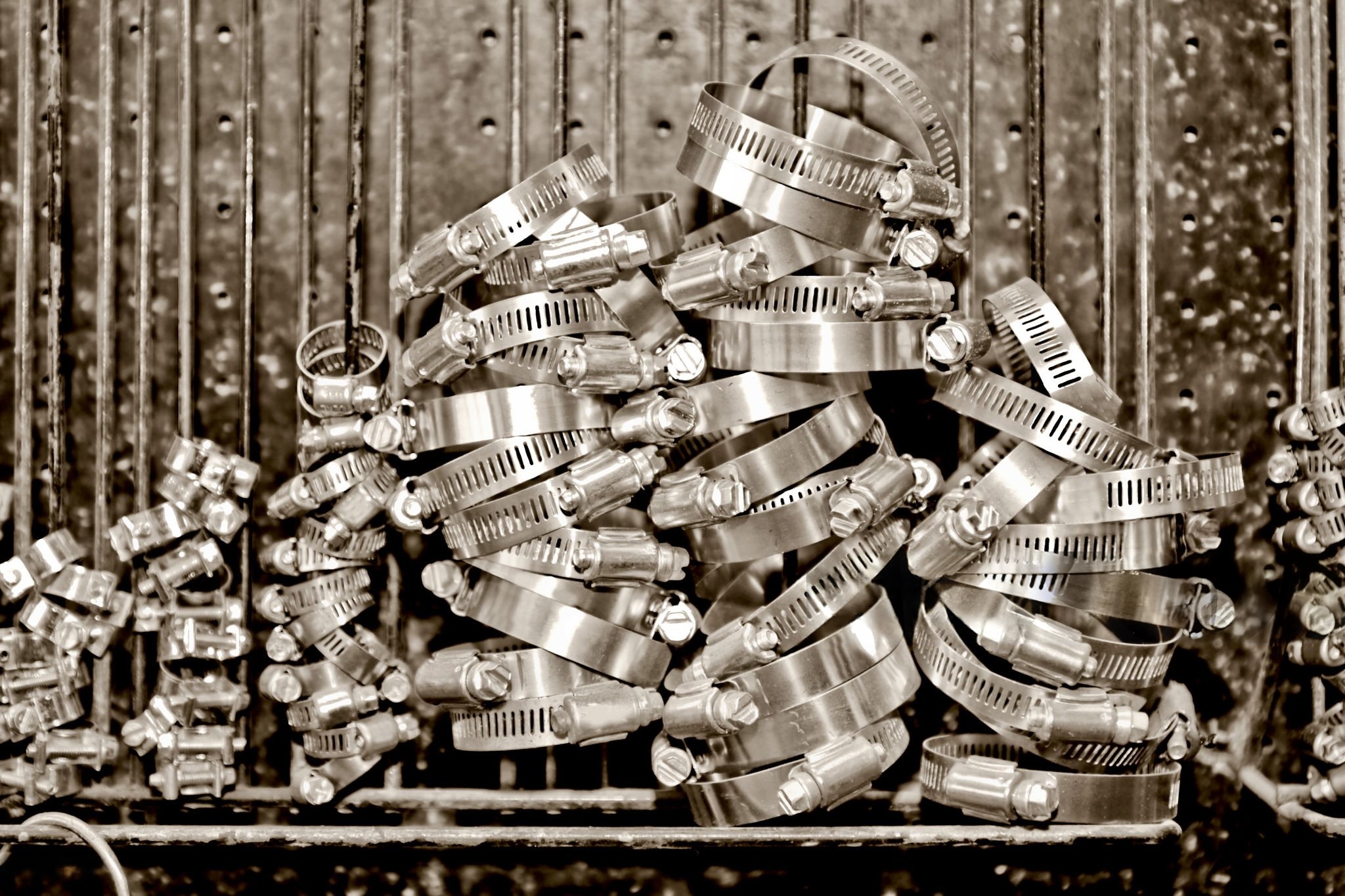

Braçadeiras de mangueira de engrenagem de minhocas -ajustáveis, versáteis, amplamente utilizadas em conexões de médio a grande diâmetro.
Grampos de mola (tensão constante) - projetados para acomodar a expansão e contração térmica.
Grampos de parafuso T- alta resistência, usados em ambientes de alta pressão ou vibração, como sistemas de escape de turbocompressores.
Fatores -chave na seleção do grampo da mangueira direita
1. Materiais importa
A seleção de material afeta significativamente a durabilidade, a resistência à corrosão e o desempenho.
Aço inoxidável (201/304/316L):
Ideal para aplicações de alta fúneira e alta temperatura, como sistemas de grampo de escape automotivo . As notas 304 e 316L oferecem excelente resistência à corrosão por pulverização de sal (excedendo 500 horas em testes de laboratório). Veja nossa gama completa de grampos de aço inoxidável para obter mais informações.
Aço banhado por zinco:
uma opção econômica com resistência moderada à corrosão. Adequado para ambientes secos ou onde os intervalos de manutenção são curtos.
Grampos de plástico/nylon: resistentes
à luz leve e resistente à corrosão. Normalmente usado em aplicações de baixa pressão e baixa temperatura (≤125 ° C). No entanto, eles exigem inibidores de UV para exposição ao ar livre.
2. Compatibilidade do tamanho
A seleção de tamanho precisa é essencial para o desempenho e a facilidade de instalação.
Em tubos retos , o diâmetro interno do grampo deve corresponder intimamente ao diâmetro externo da mangueira ou tubo.
Para juntas flangeadas ou ranhuradas , confirme que a profundidade e a largura do sulco do grampo são compatíveis com a parte de acasalamento. O dimensionamento inadequado pode resultar em uma conexão ou dificuldade com falha durante a instalação.
3. Ambiente de aplicação
Diferentes condições operacionais exigem diferentes tipos de grampos:
Sistemas de exaustão:
requer resistência de alta temperatura e design antivibração. Os grampos de parafuso T feito de 304 aço inoxidável são preferidos para a durabilidade e a força de retenção.
Sistemas de resfriamento:
use grampos de mola ou oetiker que mantêm pressão consistente durante os ciclos de expansão térmica.
Linhas de combustível:
requerem grampos com recursos anti-separação ou proteção de descarga eletrostática para evitar riscos de ignição.
Nossa equipe de fabricação trabalha rotineiramente com clientes OEM e integradores de sistemas para personalizar conjuntos de grampos para condições operacionais específicas, especialmente em conjuntos de escape de veículos comerciais ou sistemas de motores de alta saída.
Diretrizes de instalação e conselhos do setor
Até o melhor grampo falhará se instalado incorretamente. Antes da instalação, verifique se a superfície está:
Limpe, seco e livre de óleo, poeira ou detritos.
Adequadamente alinhado, sem rebarbas ou desalinhamentos que possam danificar a mangueira.
Durante a instalação:
Aperte os parafusos ou parafusos uniformemente e gradualmente para evitar forças de aperto desequilibradas.
Para grampos de tração de minhoca , verifique se o alojamento do parafuso é orientado adequadamente para aplicação de torque e que o parafuso gire livremente.
Evite aproveitar o excedente, especialmente com materiais de mangueira macia, para evitar deformação ou vazamentos.
Ao trabalhar com sistemas de tubo flexível de escape , os grampos devem ser instalados após garantir que a extremidade do tubo esteja totalmente sentada para evitar desalinhamento sob ciclismo térmico. A baixa colocação do grampo pode levar a falhas prematuras de junta ou vibração excessiva.
Tabela de comparação do tipo de grampo
| Vantagens | do tipo de grampo | limitações |
|---|
| Braçadeira de engrenagem de minhocas | Torque ajustável, versátil, amplamente disponível | Um pouco mais complexo para instalar |
| Grampo de primavera | Auto-ajustado, rápido para instalar | Força de aperto inferior, tamanho limitado |
| Grampo de parafuso T. | Alta resistência, suporta pressão/vibração | Mais pesado, mais caro |
Dicas de seleção adicionais
Para diâmetros de mangueira <40 mm , grampos de mola ou tensão constante são frequentemente suficientes.
Para diâmetros> 40 mm , os grampos de tração de vermes oferecem melhor ajuste.
Em oleodutos críticos (por exemplo, sistemas de combustível), conectores rápidos ou acessórios moldados podem ser mais seguros que os grampos.
Evite grampos manuais da orelha , a menos que sejam treinados; A pressão desigual pode levar a microexes. Se estiver usando ferramentas de grampo pneumático , verifique se a ferramenta está calibrada e adequada para a especificação de grampo.
Insight Industry: Por que a seleção de grampos é frequentemente esquecida
Em cadeias de serviço de manufatura ou pós-venda em larga escala, os grampos de mangueira são normalmente adquiridos a granel com uma revisão mínima de especificações. No entanto, as falhas devido ao uso inadequado de pinça - especialmente em sistemas de tubos de escape de aço inoxidável - podem resultar em custos substanciais de garantia, tempo de inatividade do sistema ou violações de emissões.
Pela nossa experiência, a consulta técnica em estágio inicial entre OEMs e fornecedores leva a um melhor alinhamento entre a seleção de grampos e o desempenho final do sistema. Por exemplo, em ambientes de vibração de alta vibração, como caminhões e equipamentos pesados , grampos de banda em V reforçados ou projetos de parafuso T de camada dupla são comumente usados para melhorar a confiabilidade a longo prazo.
