Introdução
Os foles metálicos são cruciais em muitos sistemas industriais. Esses componentes flexíveis absorvem movimento, vibração e expansão térmica.
Neste artigo, exploraremos o que são foles metálicos, como funcionam e sua importância na engenharia. Você também aprenderá sobre seu processo de fabricação e aplicações em todos os setores.
Compreendendo os princípios básicos do fole metálico
Definição de fole metálico

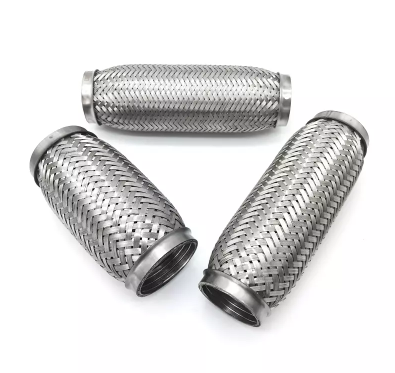

Um fole de metal é um tubo flexível de paredes finas feito de materiais como aço inoxidável, ligas de níquel e titânio. Esses tubos se distinguem por seu design corrugado ou enrolado, o que lhes confere a capacidade única de esticar, comprimir e dobrar sem perder suas propriedades de vedação. A estrutura especial permite acomodar movimentos axiais, laterais ou angulares dentro de um sistema. Os materiais usados em foles metálicos são selecionados por sua durabilidade, flexibilidade e capacidade de suportar temperaturas, pressões e ambientes corrosivos extremos. Como resultado, eles são amplamente utilizados em sistemas como tubulações, sistemas de exaustão e câmaras de vácuo.
Principais recursos do fole metálico
A flexibilidade dos foles metálicos é sem dúvida a sua característica mais vital. As convoluções em seu design permitem absorver movimentos em múltiplas direções – axial, lateral e angular. Essa flexibilidade é essencial para sistemas que sofrem expansão, contração ou vibração. Os materiais utilizados na sua construção proporcionam resistência e resiliência nas condições mais adversas, como temperaturas extremas ou ambientes de alta pressão. Além disso, os foles metálicos são capazes de absorver vibrações, o que os torna a escolha ideal para aplicações sensíveis que exigem operação suave, como instrumentos e máquinas de precisão.
Importância do fole metálico na engenharia
Os foles metálicos são essenciais para indústrias como aeroespacial, automotiva e de dispositivos médicos. Sua capacidade de manter a vedação enquanto absorve flutuações de movimento e pressão garante que os sistemas possam continuar a operar sem problemas, mesmo em condições desafiadoras. Na indústria aeroespacial, por exemplo, eles lidam com mudanças de pressão e vibrações em motores a jato. Na indústria automotiva, esses componentes são utilizados em sistemas de escapamento para absorver vibrações e evitar vazamentos de escapamento. Quer você esteja trabalhando com um dispositivo médico sensível ou com um motor de alto desempenho, os foles metálicos oferecem a flexibilidade e a confiabilidade necessárias para evitar vazamentos e falhas.
A funcionalidade e a mecânica do fole metálico
O design exclusivo de foles metálicos
O que destaca o fole de metal é seu design exclusivo e complicado. A estrutura ondulada permite que esses componentes se expandam, contraiam e dobrem em resposta a várias tensões mecânicas. Esse design é perfeito para sistemas que precisam absorver movimentos ou lidar com mudanças de pressão sem perder suas capacidades de vedação. A profundidade e o número de circunvoluções são calculados durante o processo de projeto para garantir que o fole funcione de maneira eficaz em aplicações específicas. Quer a aplicação envolva deslocamento axial, vibração ou movimento angular, o fole se adapta e funciona de acordo, garantindo que o sistema permaneça intacto.
Mecanismo de Absorção de Movimento
Quando pressão ou tensão mecânica é aplicada a um sistema, o fole metálico responde expandindo, comprimindo ou dobrando. Este movimento permite-lhes absorver mudanças sem comprometer a sua integridade estrutural. Forças axiais, laterais ou angulares fazem com que as circunvoluções flexionem, distribuindo a tensão por todo o fole. A chave para a sua funcionalidade é a sua capacidade de absorver estes movimentos, mantendo ao mesmo tempo as suas propriedades de vedação. A elasticidade do fole garante que ele retorne à sua forma original assim que a tensão for removida, preservando a estabilidade e a eficiência do sistema.
Deformação Elástica e Distribuição de Tensão
O fole metálico se destaca pela capacidade de deformar-se elasticamente sob tensão. À medida que flexionam, absorvem a energia da força aplicada e distribuem-na uniformemente por toda a estrutura. Isto ajuda a prevenir pontos de tensão localizados que podem levar à falha ou fadiga. A deformação elástica permite que o fole resista a movimentos repetidos ou flutuações de pressão durante longos períodos. A flexibilidade dos foles garante que mesmo sob tensão contínua, eles possam se adaptar e retornar à sua forma original, tornando-os altamente duráveis e confiáveis.
Capacidades de vedação
Além de suas propriedades de absorção de movimento, os foles metálicos são projetados para manter uma vedação hermética. Essa capacidade de vedação hermética é crucial em aplicações que exigem sistemas à prova de vazamentos. Seja lidando com fluidos e gases perigosos ou mantendo ambientes de vácuo, os foles metálicos garantem que não ocorra nenhum vazamento, mesmo sob pressões e temperaturas flutuantes. Essa capacidade de vedação é particularmente valiosa em setores como aeroespacial, dispositivos médicos e processamento químico, onde vazamentos podem resultar em falhas dispendiosas ou riscos de segurança.
Processos de fabricação e escolhas de materiais para foles metálicos

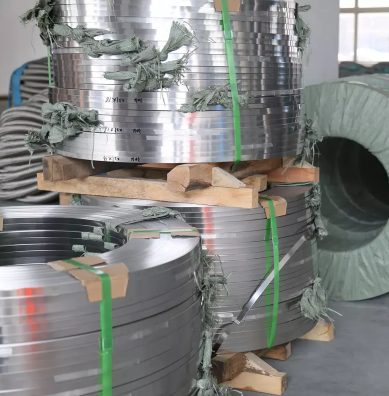

Materiais comuns usados em foles metálicos
Os materiais escolhidos para a fabricação dos foles metálicos desempenham um papel significativo no seu desempenho. O aço inoxidável é o material mais comumente usado devido ao seu equilíbrio entre flexibilidade, resistência e resistência à corrosão. As ligas de níquel são normalmente usadas para aplicações de alta temperatura, enquanto o titânio é selecionado para ambientes com riscos extremos de corrosão. A seleção dos materiais depende de fatores como tipo de ambiente, níveis de pressão e flutuações de temperatura esperadas. O uso dos materiais certos garante que os foles metálicos tenham um desempenho ideal e confiável durante toda a sua vida útil.
| Material | Resistência à corrosão | Faixa de temperatura | Resistência à pressão | Flexibilidade | Aplicações comuns |
| Aço inoxidável | Excelente | -100°C a 700°C | Alto | Moderado | Aplicações industriais gerais |
| Ligas de Níquel | Muito alto | -200°C a 1000°C | Muito alto | Baixo | Ambientes de alta temperatura |
| Titânio | Excelente | -150°C a 600°C | Alto | Moderado | Ambientes corrosivos e extremos |
Processo de Fabricação
O processo de fabricação de foles metálicos envolve diversas técnicas, incluindo conformação por punção, conformação por expansão e soldagem de bordas. A puncionamento é um método econômico, ideal para produção em larga escala, oferecendo flexibilidade moderada. A conformação por expansão, por outro lado, proporciona melhor flexibilidade e é utilizada para aplicações que exigem maior movimento e manuseio de pressão. A soldagem de bordas, que oferece a mais alta precisão, é normalmente usada para aplicações críticas onde a durabilidade e a estanqueidade são essenciais, como em sistemas de vácuo. A escolha do método de fabricação depende dos requisitos da aplicação e das características específicas exigidas do fole metálico.
| Método de fabricação | Flexibilidade | Tolerância à pressão | Precisão | Aplicações ideais |
| Formação de punção | Moderado | Moderado | Baixo | Produção de alto volume, uso geral |
| Formação de Expansão | Alto | Alto | Moderado | Aplicações de alto movimento, precisão |
| Soldagem de borda | Baixo | Muito alto | Muito alto | Aplicações críticas, sistemas de vácuo |
Saiba mais sobre foles metálicos moldados hidráulicos.
Personalização de design com base na aplicação
Os foles metálicos são altamente personalizáveis, permitindo que os engenheiros ajustem o número de circunvoluções, sua profundidade e a espessura do material com base nas necessidades específicas da aplicação. Por exemplo, sistemas que enfrentam condições de alta pressão ou alta temperatura podem exigir materiais mais espessos ou mais circunvoluções para absorver eficazmente a tensão e o movimento. Da mesma forma, sistemas com movimentos frequentes podem necessitar de circunvoluções mais profundas para proporcionar maior flexibilidade. Ao adaptar o projeto dos foles metálicos, os engenheiros podem garantir que esses componentes atendam aos requisitos de desempenho de suas aplicações específicas.
Principais vantagens do uso de foles metálicos em aplicações industriais
Flexibilidade e durabilidade
A flexibilidade dos foles metálicos permite-lhes absorver o movimento sem causar danos aos componentes circundantes. Essa flexibilidade é particularmente valiosa em sistemas que sofrem tensões mecânicas ou térmicas, como tubulações, turbinas ou sistemas de exaustão. Além de sua flexibilidade, os foles metálicos são altamente duráveis, garantindo desempenho de longo prazo mesmo em ambientes desafiadores. Sua capacidade de resistir a movimentos repetidos e mudanças de pressão os torna um componente essencial em sistemas onde a confiabilidade é fundamental.
Amortecimento de vibração e redução de ruído
Em muitas aplicações industriais, as vibrações podem causar danos aos equipamentos e reduzir a eficiência dos sistemas. Os foles metálicos servem como amortecedores de vibração eficazes, isolando e absorvendo vibrações que de outra forma se propagariam pelo sistema. Isto não só ajuda a prolongar a vida útil do equipamento, mas também reduz o ruído gerado pelas máquinas. Em ambientes onde a redução de ruído é uma prioridade, como em hospitais ou laboratórios, os foles metálicos proporcionam uma solução mais silenciosa e eficiente.
Compensação de Expansão Térmica
Em sistemas onde as mudanças de temperatura fazem com que os materiais se expandam ou contraiam, os foles metálicos ajudam a absorver o movimento resultante. Sem a flexibilidade proporcionada pelo fole, essas mudanças induzidas pela temperatura poderiam causar rachaduras, deformações ou falhas nos tubos e outros componentes. Os foles metálicos compensam eficazmente a expansão e contração térmica, garantindo que os sistemas permaneçam intactos mesmo em ambientes com flutuações frequentes de temperatura.
Resistência à corrosão e resistência a alta pressão
Os materiais usados nos foles metálicos são escolhidos por sua capacidade de resistir à corrosão, tornando-os ideais para uso em ambientes agressivos, como plantas de processamento químico, plataformas de petróleo offshore ou usinas de energia. Os foles metálicos feitos de aço inoxidável ou ligas de níquel podem suportar a exposição a substâncias corrosivas sem se degradarem. Além disso, eles são projetados para funcionar sob condições de alta pressão, garantindo a manutenção de suas capacidades de vedação mesmo em sistemas que sofrem estresse extremo.
Descubra como os foles metálicos são aplicados em todos os setores, visualizando um guia de aplicação detalhado.
| Vantagem | Descrição | Exemplos de aplicações |
| Flexibilidade e durabilidade | Absorve o movimento sem danificar os componentes, garante desempenho a longo prazo | Sistemas de tubulação, turbinas, sistemas de exaustão |
| Amortecimento de vibração e ruído | Reduz vibrações e ruídos, prolonga a vida útil do equipamento | Instrumentos de precisão, máquinas industriais |
| Compensação de Expansão Térmica | Acomoda mudanças de comprimento devido a flutuações de temperatura | Trocadores de calor, tubos de vapor |
| Resistência e resistência à corrosão | Resiste à corrosão, mantém o desempenho em ambientes agressivos | Processamento químico, usinas de energia |
Desafios e considerações no projeto de foles metálicos
Equilibrando flexibilidade e durabilidade
Um dos desafios mais significativos no projeto de foles metálicos é encontrar o equilíbrio certo entre flexibilidade e durabilidade. Embora os foles metálicos sejam projetados para absorver movimento e expansão térmica, a flexibilidade excessiva pode reduzir sua resistência, levando à falha prematura. Por outro lado, focar demais na durabilidade pode tornar o fole muito rígido, impedindo-o de absorver efetivamente o estresse. O número de convoluções, sua profundidade e espessura do material devem ser cuidadosamente otimizados para garantir que o fole mantenha a flexibilidade sem comprometer sua capacidade de suportar altas pressões e tensões mecânicas ao longo do tempo.
Seleção e compatibilidade de materiais
A escolha do material para o fole metálico é outro fator crítico no seu desempenho e longevidade. O material deve ser compatível com o ambiente em que o fole será utilizado, garantindo que possa suportar temperaturas extremas, substâncias corrosivas e altas pressões. O aço inoxidável, por exemplo, é uma excelente escolha para aplicações industriais em geral devido à sua resistência à corrosão e flexibilidade. Contudo, para ambientes com temperaturas mais elevadas ou produtos químicos agressivos, ligas de níquel ou titânio podem ser mais adequadas. Garantir a compatibilidade dos materiais é crucial para prevenir a degradação prematura, manter o desempenho e garantir a segurança do sistema.
Garantindo vedações estanques em aplicações críticas
Em aplicações como sistemas de vácuo, tubulações de alta pressão ou processamento químico, garantir uma vedação estanque é de suma importância. Os foles metálicos devem ser projetados com precisão para evitar qualquer vazamento, pois mesmo uma pequena brecha pode levar a falhas catastróficas. Podem surgir desafios na vedação devido a fatores como degradação do material, instalação inadequada ou flutuações de pressão. Os engenheiros devem usar tecnologias avançadas de vedação, como soldagem e soldagem de bordas, para garantir a integridade do fole. Além disso, a inspeção e manutenção regulares são cruciais para detectar quaisquer potenciais fraquezas que possam comprometer a vedação.
Melhores práticas para manutenção e limpeza de foles metálicos
Inspeção e monitoramento regulares
A inspeção de rotina é essencial para garantir que o fole metálico continue a funcionar adequadamente ao longo do tempo. Verificações regulares podem detectar sinais precoces de desgaste, corrosão ou deformação que podem levar à falha. Ao monitorar o fole, os engenheiros podem detectar possíveis problemas antes que eles aumentem, reduzindo o tempo de inatividade e evitando reparos dispendiosos. A frequência das inspeções dependerá do ambiente do sistema e do nível de movimento que o fole sofre. Por exemplo, sistemas que sofrem vibrações elevadas ou temperaturas extremas podem exigir verificações mais frequentes.
Técnicas de limpeza e materiais recomendados
A limpeza adequada é vital para manter o desempenho e a vida útil dos foles metálicos. O uso de agentes de limpeza inadequados pode causar corrosão, degradação do material ou danos à estrutura do fole. É importante selecionar agentes de limpeza compatíveis com o material do fole, como solventes suaves ou detergentes. Produtos químicos agressivos, como substâncias ácidas ou abrasivas, devem ser evitados, pois podem causar danos graves. A limpeza deve ser realizada regularmente, especialmente em ambientes onde possam acumular-se contaminantes como poeira, óleo ou produtos químicos. Manter os foles limpos garante que eles permaneçam funcionais e eficientes em sua função.
Lubrificação para maior flexibilidade
A lubrificação desempenha um papel crucial na manutenção da flexibilidade e do desempenho dos foles metálicos, especialmente em sistemas com movimentos de alta frequência. Lubrificantes apropriados ajudam a reduzir o atrito, facilitando a flexão do fole e o retorno à sua forma original. Isto é particularmente importante em aplicações que requerem expansão e contração frequentes, pois o movimento pode desgastar o fole ao longo do tempo. Os lubrificantes devem ser cuidadosamente selecionados com base no material do fole e nas condições ambientais a que estão expostos. Usar o lubrificante certo garante que o fole mantenha sua elasticidade e capacidade de vedação durante toda a sua vida útil.
Conclusão
Os foles metálicos são cruciais na engenharia moderna. Eles oferecem flexibilidade, durabilidade e excelente vedação. Esses componentes são vitais para absorver movimentos, vibrações e mudanças de temperatura em vários setores, incluindo aeroespacial, automotivo e petroquímico. Ao selecionar os materiais certos e garantir a manutenção adequada, os engenheiros podem prolongar a vida útil dos foles metálicos. À medida que a tecnologia avança, o papel do fole metálico na manutenção da eficiência do sistema continua essencial.
Para quem procura soluções de alta qualidade, a YDCT oferece produtos projetados para oferecer valor excepcional em termos de desempenho e confiabilidade. Seus foles metálicos são projetados para uma ampla gama de aplicações, garantindo durabilidade a longo prazo e operação eficiente do sistema.
Perguntas frequentes
P: O que são foles de metal?
R: Os foles de metal são tubos corrugados flexíveis projetados para absorver movimento, vibração e expansão térmica em vários sistemas mecânicos. Eles geralmente são feitos de materiais como aço inoxidável e ligas de níquel.
P: Como funcionam os foles de metal?
R: Os foles de metal funcionam expandindo, comprimindo e dobrando em resposta à pressão e ao movimento, permitindo-lhes absorver tensões mecânicas enquanto mantêm uma vedação hermética.
P: Por que os foles metálicos são importantes em aplicações industriais?
R: Os foles metálicos ajudam a manter a integridade do sistema, evitando vazamentos e absorvendo vibrações, tornando-os essenciais em indústrias como aeroespacial, automotiva e de processamento químico.
P: Quais materiais são usados para foles de metal?
R: Os foles metálicos são normalmente feitos de aço inoxidável, ligas de níquel ou titânio, escolhidos por sua flexibilidade, resistência à corrosão e capacidade de suportar temperaturas e pressões extremas.
P: Como faço a manutenção do fole metálico?
R: A inspeção regular, o uso de agentes de limpeza e lubrificação compatíveis ajudam a garantir a longevidade e a funcionalidade do fole metálico. É importante verificar regularmente se há desgaste ou corrosão.
P: Os foles de metal são econômicos?
R: Embora os foles metálicos possam ter um custo inicial mais alto, sua durabilidade e longa vida útil os tornam econômicos no longo prazo, reduzindo a manutenção e evitando falhas no sistema.
