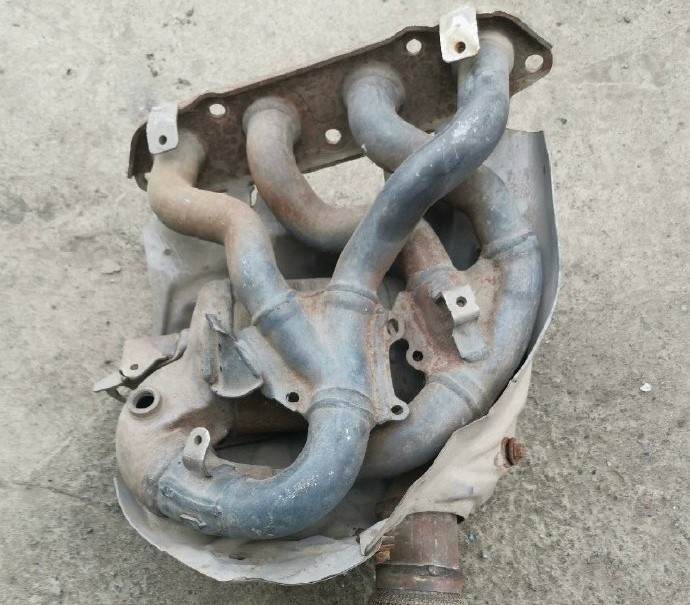

Limitações de escape de estoque e compensações de engenharia
Os veículos produzidos em massa enfrentam várias restrições de engenharia quando se trata de design do sistema de escape, incluindo conformidade com as emissões, regulamentos de ruído, eficiência de custos, espaço de embalagem, processos de montagem e durabilidade a longo prazo. Para garantir a conformidade regulatória e manter a confiabilidade, os fabricantes geralmente usam materiais de parede mais espessos, estruturas de silenciamento mais complexas e conversores catalíticos cuidadosamente posicionados com colocação adequada do sensor de O₂. Essas medidas, embora efetivas para os requisitos legais e operacionais, comprometem o fluxo de escape ideal e o desempenho acústico. De uma perspectiva de ajuste, muitas atualizações de exaustão de pós -venda simplesmente restauram o potencial original do motor que foi 'sacrificado' durante os compromissos de produção em massa.
Restrições de conformidade, embalagem e durabilidade
As montadoras priorizam a passagem de testes de emissões e garantindo a confiabilidade a longo prazo em relação ao desempenho de pico. As geometrias de exaustão são otimizadas para um risco regulatório mínimo, o que geralmente leva ao aumento da resistência ao fluxo, câmaras de silenciadores complexas e diâmetros conservadores de tubos. Esses compromissos afetam a resposta do torque e do acelerador, particularmente em RPMs de médio alcance.
Recuperando o desempenho perdido da fábrica
As atualizações de exaustão de pós -venda podem ajudar a recuperar esse potencial perdido. Ao abordar a contrapressão, harmonizar ondas de pulso e otimizar a geometria do tubo, os sintonizadores podem alcançar um equilíbrio que restaura a capacidade de resposta do motor sem comprometer a conformidade legal ou a dirigibilidade diária.

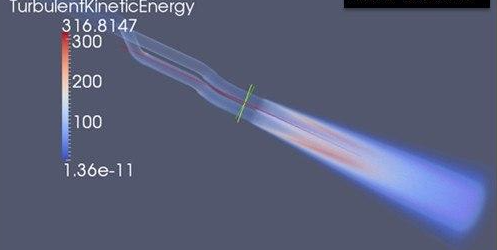

Fluxo de escape e princípios acústicos
O comportamento dos gases de escape é ditado pela dinâmica de fluidos e pela ressonância acústica. Ao contrário da crença comum, simplesmente reduzir a contrapressão nem sempre melhora o desempenho do motor. Cada evento de combustão produz pulsos de pressão e ondas de rarefação, que refletem e se sobrepõem a transições geométricas, como alterações de diâmetro, junções, câmaras de silencioso e saídas de tubo de escape. A contrapressão controlada é essencial para a eliminação adequada do cilindro, impedindo a perda de mistura não queimada em RPMs de baixa a média e evitando o blowback de escape durante o levantamento do acelerador.
Backpressure: por que mais baixo nem sempre é melhor
A excesso de baixa pressão pode reduzir o torque de gama média, aumentar o consumo de combustível e gerar ressonância indesejada da cabine. A experiência mostra que o aumento do diâmetro do tubo além da especificação da fábrica em 10 a 15% é geralmente o limite seguro para os motores naturalmente aspirados. As aplicações turboalimentadas ou de alta potência podem tolerar diâmetros maiores, mas é necessária uma avaliação cuidadosa das relações A/R da turbina, é necessária alvos de aumento e estratégias de abastecimento.
Ondas de pulso, eliminagem e conceitos de comprimento igual
O conceito de cabeçalhos de 'comprimento igual' não é apenas fazer com que todos os tubos primários do mesmo comprimento. Envolve a sincronização de chegadas de pulso de escape para que as ondas de rarefação retornem durante a sobreposição da válvula, criando um efeito de eliminação. O comprimento do tubo primário influencia diretamente a ajuste RPM: os tubos mais curtos favorecem a resposta de RPM mais alta, os tubos mais longos suportam torque baixo a médio. As tolerâncias de fabricação de ± 2 a 3 mm e controle preciso sobre os ângulos de coleta são críticas para manter o tempo e a ressonância do pulso.
Projeto de tubo e métodos de flexão
Diâmetro do tubo, comprimento e qualidade do dobro afetam significativamente as curvas de torque e potência. A seleção adequada requer equilíbrio de velocidade de fluxo, características do motor e restrições de embalagem.
Diâmetro e considerações de comprimento
Para motores naturalmente aspirados, o aumento dos diâmetros de tubo médio e de escape em 10 a 15% é geralmente seguro. Os diâmetros excessivamente grandes reduzem a velocidade do gás, comprometendo o torque de baixo rpm. Motores turboalimentados ou aplicações de corrida podem usar diâmetros maiores, mas devem se alinhar com alvos de impulso e dimensionamento da turbina. A principal métrica é a velocidade de fluxo, que deve permanecer suficiente em RPMs baixos para manter a eliminação eficaz.
Mandrel vs. Crush Bends
Os tubos com base no mandril mantêm uma seção transversal consistente através de dobras, minimizando a restrição do fluxo e melhorando o controle de ressonância. Os tubos de britamento podem achatar as curvas, criando turbulência localizada e potencial ruído de alta frequência. A flexão do mandril pode melhorar o fluxo eficaz em 5 a 10% para o mesmo diâmetro e garante qualidade consistente de fabricação.
Ajuste do cabeçalho e da barriga
Cabeçalhos e médias desempenham um papel fundamental na determinação da entrega de energia e comportamento acústico. A escolha do tipo de cabeçalho correto e os componentes de seção média permite que os engenheiros tenham alvo intervalos específicos de RPM.

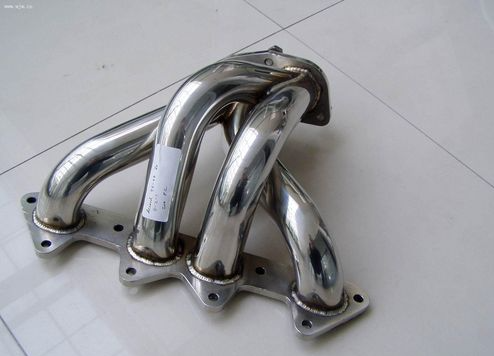

4-1 vs 4-2-1 Estratégias de cabeçalho
Os cabeçalhos 4-1 apresentam tubos primários mais curtos que convergem cedo, otimizando a potência de alta rpm e o desempenho orientado para a faixa. Os cabeçalhos 4-2-1 têm primárias mais longas e mesclars secundários, aumentando o torque intermediário e a dirigibilidade diária. A diferença real de desempenho vem dos comprimentos de tubos primários/secundários, diâmetros e ângulos de mesclagem, em vez de slogans de marketing.
Conversores e ressonadores catalíticos
Os conversores catalíticos são essenciais para a conformidade das emissões, mas introduzem resistência ao fluxo e alteram as características acústicas. Os conversores catalíticos de alto fluxo reduzem a queda de pressão e melhoram a velocidade de escape, enfatizando potencialmente o conteúdo de alta frequência que pode exigir ressonadores para controle de ruído. Os ressonadores de um quarto de onda fornecem redução de frequência direcionada, refletindo ondas destrutivas para cancelar picos de som específicos, com subsídios para alterações relacionadas à temperatura na velocidade dos gases de escape.

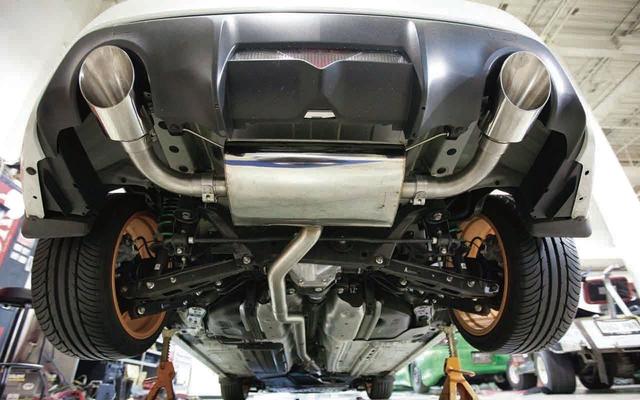

Tubo de escape, silenciadores e nvh
O design do escandalista e do silenciador afetam diretamente a qualidade do som, a contrapressão e o NVH (ruído, vibração, aspereza). Diferentes tipos de silenciadores e configurações de tubo de escape permitem que os sintonizadores priorizem poder, conforto ou conformidade.
Designs retos, com câmara e perfurados
Os projetos diretos oferecem restrição mínima e resposta ativa de alta frequência. Os silenciadores de câmara enfatizam o amortecimento de baixa frequência, mas introduzem uma contrapressão mais alta. Perforado com materiais de embalagem alvo de frequências no meio da altura, mas requer atenção ao envelhecimento e tolerância à temperatura. As abordagens híbridas combinam caminhos retos com absorção controlada para desempenho legal, mas responsivo.

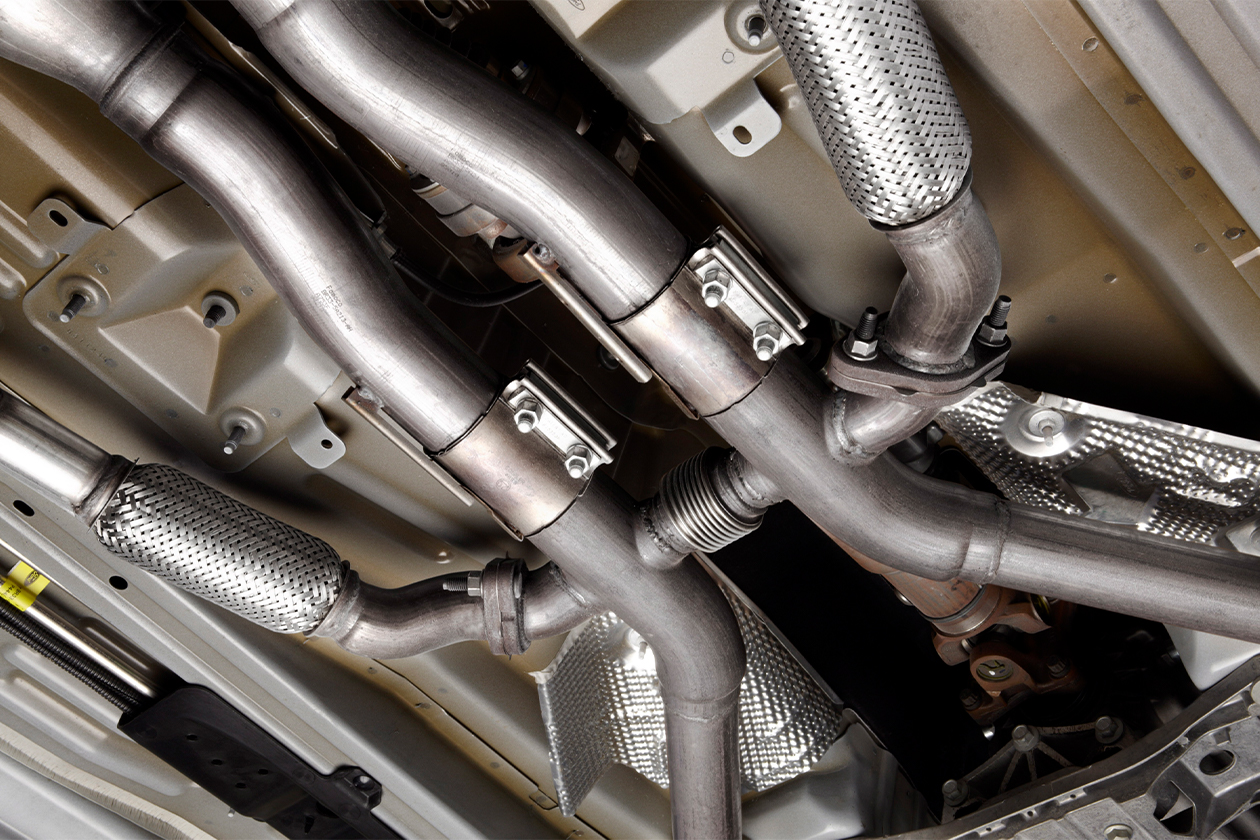

Conexões, focas e engenharia de grampos
Folha flexíveis e articulações da bola acomodam o movimento do trem de força e a expansão térmica, reduzindo as concentrações de tensão e a ressonância na cabine. Os grampos da banda em V permitem montagem rápida e até compressão, ideais para remoção repetida ou manutenção da faixa, enquanto os grampos U são econômicos para juntas fixas, mas menos convenientes. A vedação adequada é crítica para leituras precisas de sensores O₂, estabilidade da ECU e integridade sólida. Os padrões de fabricação recomendados incluem planicidade de flange <0,15 mm, controle de redondezas nos pontos de grampo e testes de pressão ou vazamento de 100%.
Materiais e técnicas de soldagem
A escolha do material e o método de soldagem influenciam a durabilidade, a qualidade do som e o peso. Aço inoxidável (SUS304), inoxidável leve (SUS409) e titânio oferecem vantagens únicas, enquanto a espessura da parede e a precisão da soldagem afetam a NVH e a longevidade.
Aço inoxidável, titânio e espessura da parede
O SUS304 fornece resistência à corrosão e som neutro, adequado para modificações de médio a ponta. O SUS409 é econômico, durável em altas temperaturas e comumente usado em aplicações de fábrica. O titânio é leve, resistente a alta temperatura e favorecido para construções orientadas para a pista, produzindo uma ressonância metálica pronunciada.
Soldagem Tig/MIG e considerações de NVH
A soldagem do TIG fornece soldas precisas e densas adequadas para aplicações de parede fina, enquanto a soldagem MIG é mais rápida e apropriada para a produção em massa. A espessura da parede em torno de 2,0 mm é recomendada para durabilidade e controle de NVH; Paredes mais finas podem levar ao toque e rachaduras de fadiga. Além desses dois métodos de soldagem, também empregamos soldagem a laser, que oferece precisão excepcional, distorção mínima de calor e penetração uniforme. Essa tecnologia é especialmente vantajosa na produção de componentes de escape automotivo e fole flexíveis, onde tolerâncias apertadas, resistência à vibração e durabilidade a longo prazo são críticas. A soldagem a laser garante costuras limpas, reduz os pontos de vazamento em potencial e melhora a confiabilidade das atualizações de escape de desempenho nas condições da rua e da pista.
Teste, conformidade e resultados do mundo real
O teste adequado garante que as modificações de escape atendam às metas de design, segurança e requisitos regulatórios. As medições incluem contrapolimidade, espectro de SPL/frequência, monitoramento OBD e verificação de vazamentos.
Backpressure, SPL e verificação de vazamento
Os testes de contrapressão quantificam a queda de pressão sob carga, enquanto os espectros SPL e de frequência confirmam o comportamento do som em vários RPMs. Teste de vazamento, usando água ou ar a 0,25-0,3 MPa, verifica a integridade de flanges, juntas flexíveis, grampos e soldas. O monitoramento OBD garante acabamentos de combustível estáveis e desempenho do sensor O₂.
Estudos de caso em plataformas de NA e turbo
Exemplos práticos mostram o impacto das modificações:
NA Carros da rua (Honda D16): Converter em comprimento igual 4-2-1 com atualizações leves de seção média melhoradas de torque de faixa média e ressonância da cabine sem aumentar significativamente o pico de potência.
Rua dos EUA/Rodovia (Ford Mustang 5.0): Seção de 2,75 'de cauda intermediária com silenciadores retos, com os silenciadores, melhorou a resposta de alto rPM, mantendo a conformidade com SPL.
Turbo Track Builds (BMW N55): catalisadores de alto fluxo e conexões de banda em V aprimoravam a manutenção e o som de alta frequência, com ressonadores de câmera longa gerenciando a cabine NVH.
Perguntas frequentes (FAQ)
Q1: Posso melhorar o desempenho atualizando apenas a seção de cauda intermediária?
R: Para motores naturalmente aspirados, a atualização do meio da cauda e da adição de um ressonador melhora a resposta do acelerador e a aceleração média. Os motores turbo-suquilizados se beneficiam de catalisadores de alto fluxo e escalonéis ajustados adequadamente, mas a estratégia traseira de O₂ deve ser abordada.
Q2: 4-1 é sempre mais forte que 4-2-1?
A: Não necessariamente. 4-1 se destaca em alta rpm e poder sustentado, enquanto 4-2-1 prioriza o torque de gama média. O desempenho depende de comprimentos primários/secundários e ângulos de mesclagem.
Q3: O aumento do diâmetro do tubo sempre ajudará?
R: Não. Os diâmetros excessivamente grandes reduzem o torque de baixo rpm em motores de Na. Um aumento de 10 a 15% é geralmente seguro para carros de rua, enquanto as aplicações turbo ou de alta potência exigem uma avaliação cuidadosa das restrições de impulso e ruído.
Q4: Por que as atualizações do tubo de rebaixamento às vezes produzem ruído metálico?
R: Muitas vezes, devido a paredes finas, rigidez do suporte, pré-carga de pinça ou desalinhamento. Verifique os assentos da banda em V, flange e adicione fole ou suporte flexível conforme necessário.
Q5: Por que o comprimento igual faz o som do escape 'menos animado '?
A: cabeçalhos de comprimento igual harmonizam os pulsos, criando um som mais apertado e mais linear. Modificações menores do tubo de escape podem preservar o caráter sem sacrificar o ajuste.
Diretrizes de conclusão e seleção
As atualizações do sistema de exaustão requerem o balanceamento de contrapressão, ajuste acústico, durabilidade e conformidade. Modificações eficazes começam com as condições de operação do alvo e as faixas de RPM, seguidas de otimização de cabeçalhos, barriga, escape e conexões. A maioria dos usuários de rua se beneficia de uma configuração que combina cabeçalhos 4-2-1 de comprimento igual, catalisadores de alto fluxo, seções intermediárias de cauda de mandril e ressonadores/elementos absorventes para obter desempenho responsivo, compatível e confortável.
Tabela de referência rápida - configurações recomendadas
| Recomendação de sugestão do cabeçalho do | caixa de uso de alvo | Recomendação de escavação | e | conexão de silenciador e | notas de material |
| Diário de deslocamento / rpm baixo | 4-2-1 de comprimento igual, um pouco longo | TWC ou HFC com pequeno ressonador | ASSERVAÇÃO DE ABSERVAÇÃO EM ABSERVAÇÃO | Flellows Flex + Band V, SUS304 2,0mm | Monitor 1–1,5 kHz de ressonância |
| Rodovia / pista | 4-1 de comprimento igual, ligeiramente curto | Hfc + baixa pressão reta | Fluxo grande direto | Banda em V completa, montagens reforçadas | Priorizar o poder, conformidade secundária |
| Potência turbo no meio da altura | Ângulo de mesclagem combinado com turbina | Catalisador de alto fluxo + caminho reto | Principalmente reto e opcional 1/4 Wave Branch | Titânio + 304, foco de alta temperatura | Gerenciar O₂ traseiro e controle térmico |
| Silencioso / conforto | 4-2-1 secundário otimizado | Câmara + ressonador | Absorção perfurada | 304 + parede grossa, soldas críticas de tig | Priorize a cabine nvh |
